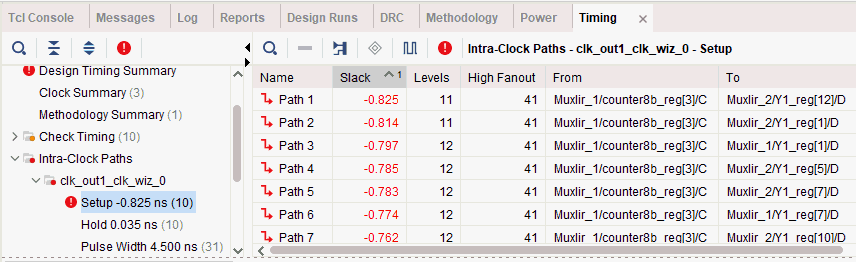

| Timingタブにエラーの詳細があります。intra-Clock Paths -> clk_out1_clk_wiz_0
-> Setup...を見てみましょう。Slackが負の値になっており、FromからToまでのパスが間に合っていません。 |

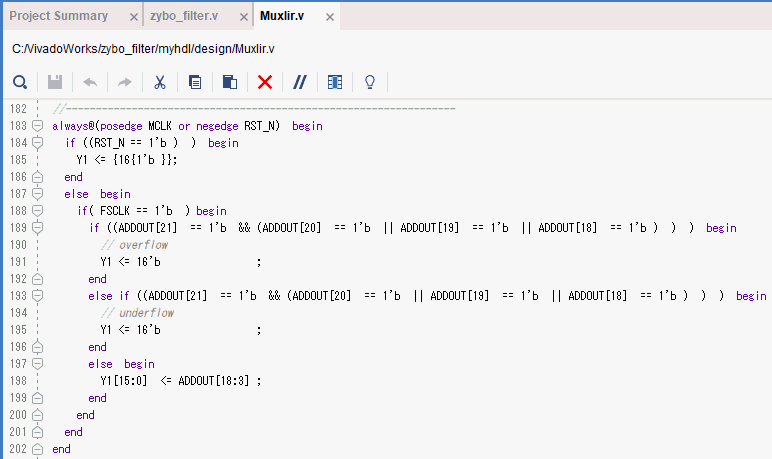

| MuxIir.vを開き、Y1の部分を見てみます。このY1を出力するのが間に合っていないようです。 |

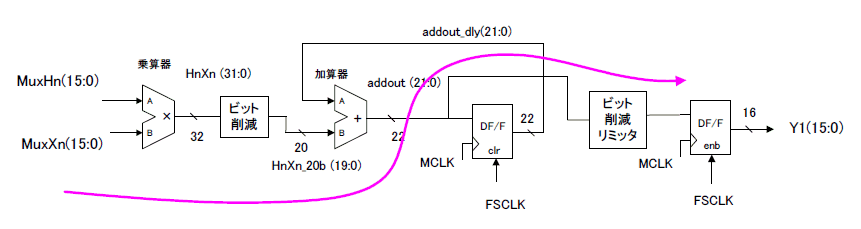

回路図で表すと次のようになります。このパスが長すぎて10nsで終わらないということです（＊２）。
（＊２）多ビットの乗算器や加算器があるので演算に時間がかかる。セミナではクロックが11MHz（周期90ns）なので間に合っていた。 |

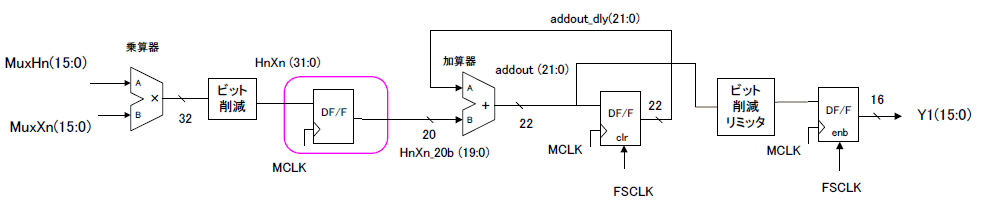

| 対策として、乗算器と加算器の間にDF/Fを入れます。このようにラッチすることにより、遅延の伝搬を断ち切ることができます。 |

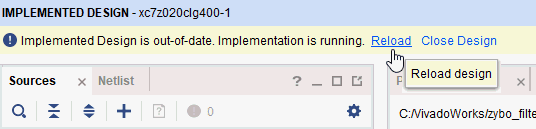

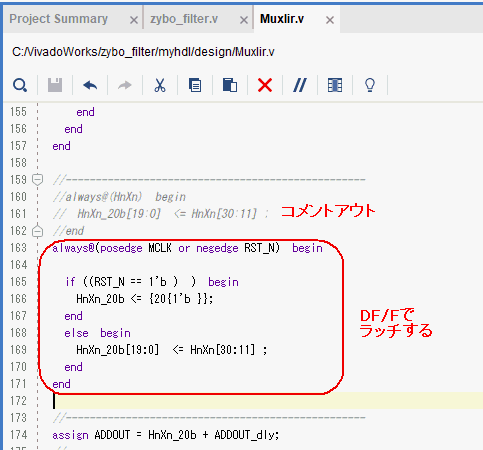

| MuxIir.vを開いて次のように変更し、Generate Bitstreamします。 |

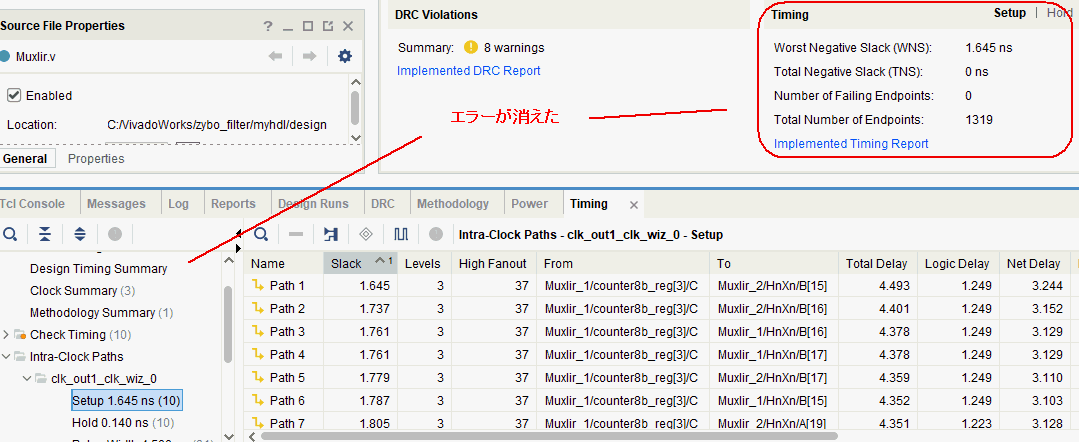

| Project Summaryを見るとTimingの欄から赤字が消えました。DF/Fでラッチすると10nsに間に合うようです。 |
タイミング的には間に合いましたが、論理的には修正が必要になります（＊３）。もう一度シミュレーションをやり直してからFPGAに実装してください。
（＊３）乗算器の出力が１サイクル遅れるので、後段の回路もそれに合わせる必要がある。レイテンシは１サイクル増える。 |
