クロック・コンストレイン

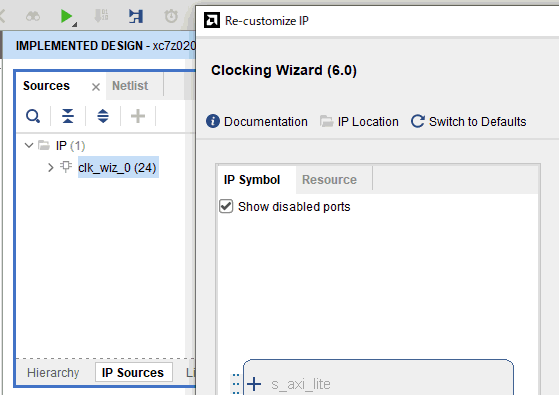

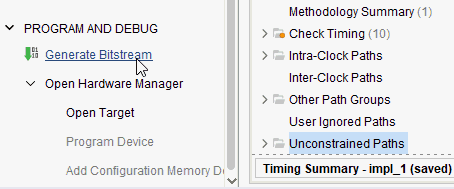

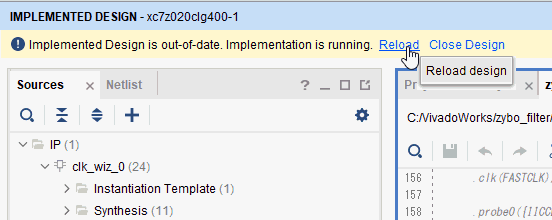

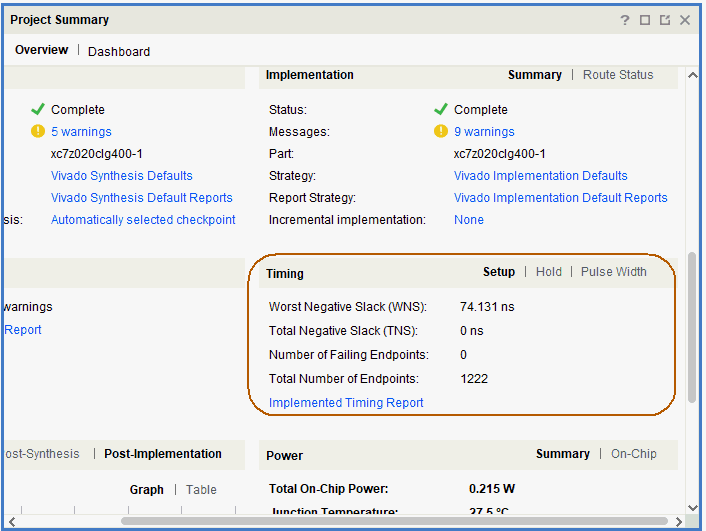

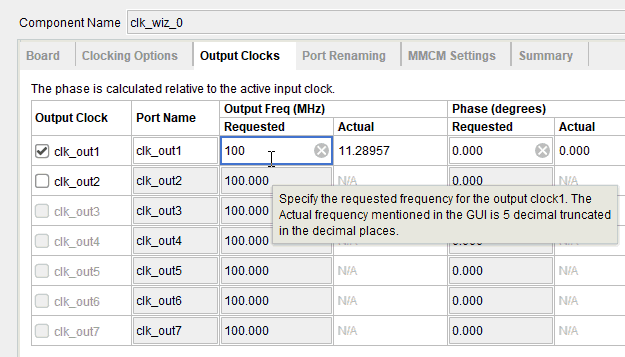

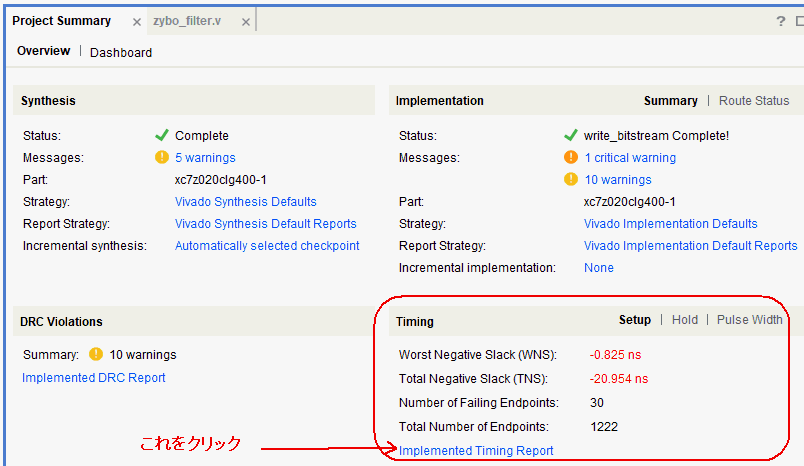

クロック･コンストレイン（クロック制約）によってVivadoに入力クロックの周期などを伝えます。この作業を怠ると動作が不安定になる場合があります（＊１）。 （＊１）大きな回路、高速な回路を追加するなど。 　クロック・コンストレインは通常は入力クロックのみ行えば事足ります（この動画が参考になる）。動画内でも言及していますが、Clocking Wizardで生成するクロックは自動的にタイミング解析されます。 　本セミナの回路で使用するクロックはすべてClocking Wizardで生成したものです。ここに倣ってBitstreamを生成し、Project Summaryを見ると次のようになっています。Timingの欄を見ても特にエラーは出ていません。 　エラーがないということはクロックに間に合っている（回路の各部分が1サイクル内に処理できている）ということです。 　それではクロックをもっと高速にして、あえてエラーを発生させてみましょう。IP Sourcesからclk_wiz_0 (Clocking Wizard)をダブルクリックして開きます。 　Output Clocksが11MHz程度になっていますが、これを100MHzに変更します（約９倍高速になる、周期10ns）。 　Generate Bitstreamをクリックします。するとVivadoはクロック周期が10nsであることを前提に配置配線します。 　Bitstream生成に成功したらReloadをクリックしましょう。 　Project Summaryを見るとTimingの欄に赤字が見られます。クロックが速すぎてタイミングエラーが発生したということです。Implemented Timing Reportをクリック。 次のページへ 戻る
