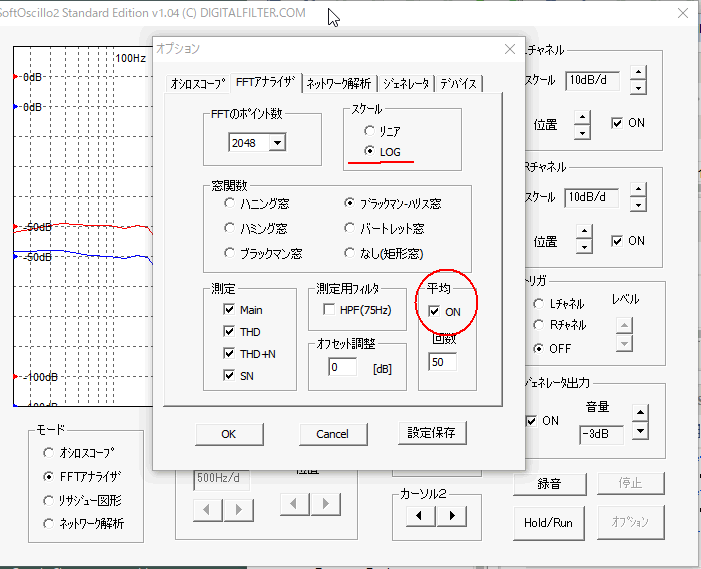

| ●「オプション」→「FFTアナライザ」タブを選択し、「平均」をONにします。またスケールは"LOG"にしましょう。 |

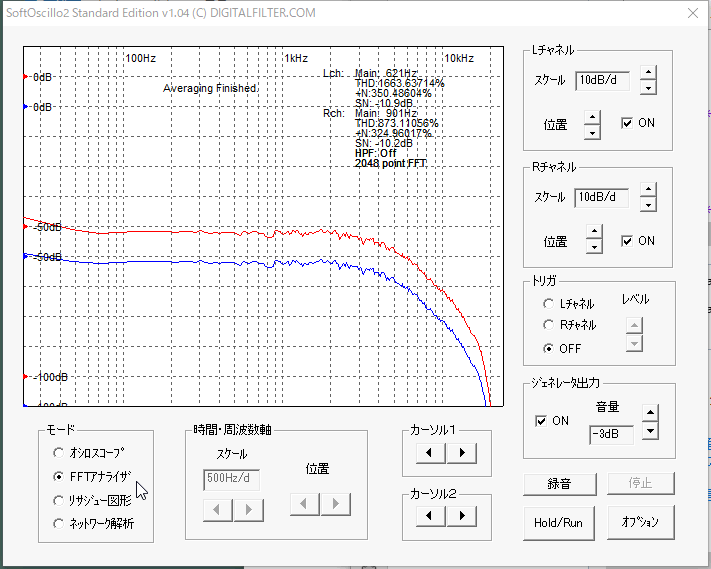

●するとスペクトルが平均化されて見やすくなります。これがフィルタの周波数特性になり、カットオフ3kHzのLPFになります。（＊１）
（＊１）白色雑音は周波数によらず平坦なスペクトルを持つ。したがってその出力のスペクトルは周波数特性になる。 |

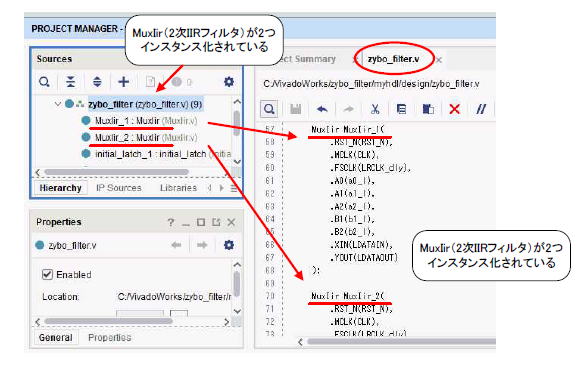

| ●Vivadoに戻ってzybo_filter.vを開いてみるとMuxIirが2つインタンス化されています。L/Rの2chあるからです。 |

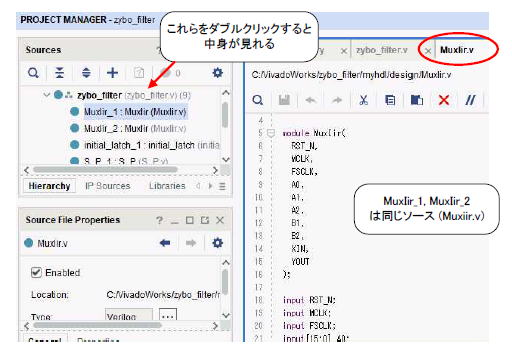

| ●MuxIir_1, MuxIir_2をダブルクリックするとそれぞれの中身のHDLが見れます。どちらも同じソースであり、これらは並列に動作します。 |

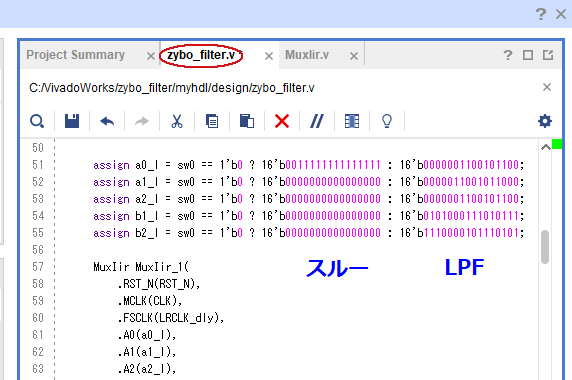

| ●zybo_filter.vにSW0による係数の切り替えの記述があります。SW0がL（縁側）でスルー、H（中央側）でLPFがかかります。 |
