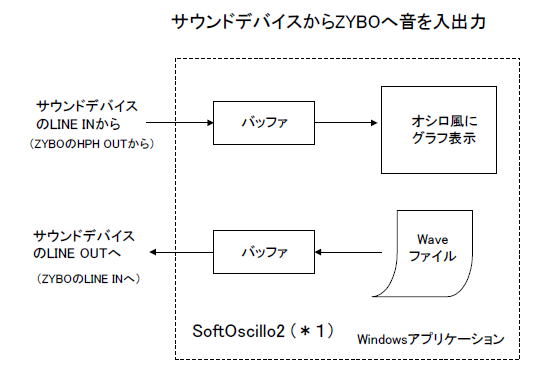

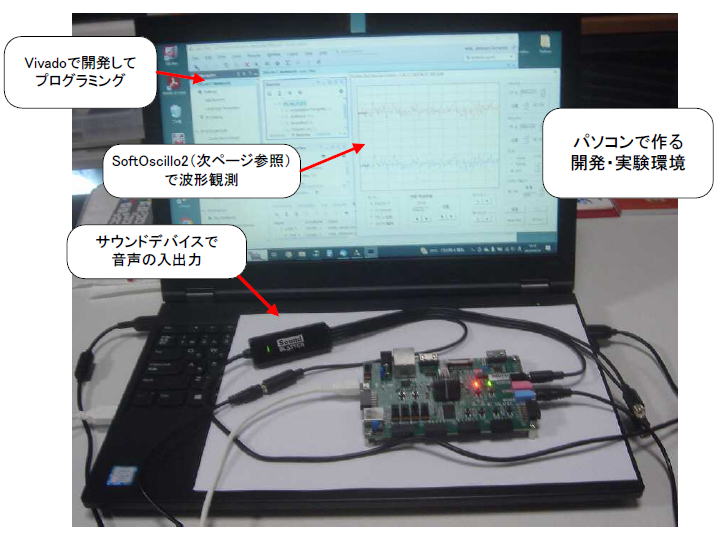

| ●測定環境はパソコンとサウンドデバイスで構築します。サウンドデバイスはパソコン内蔵のものよりもUSBオーディオデバイスが良いと思います。 |
| ●写真ではSound Blaster Easy Record (クリエイティブメディア社）というUSBオーディオデバイスを使っています。 |

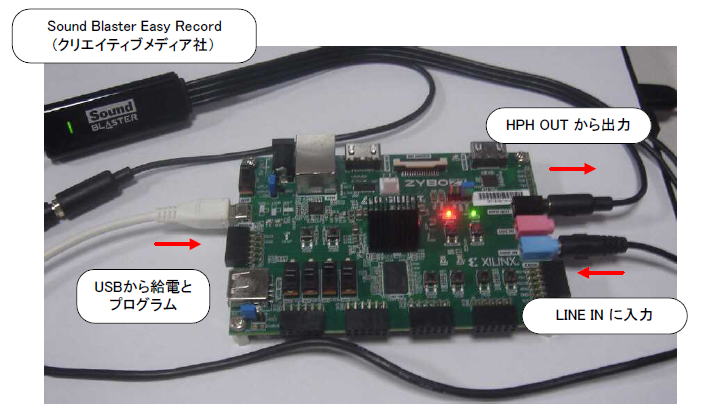

| ●次のように接続します。ZYBOの黒色ジャックがHPH OUT、青色ジャックがLINE
INです。 |

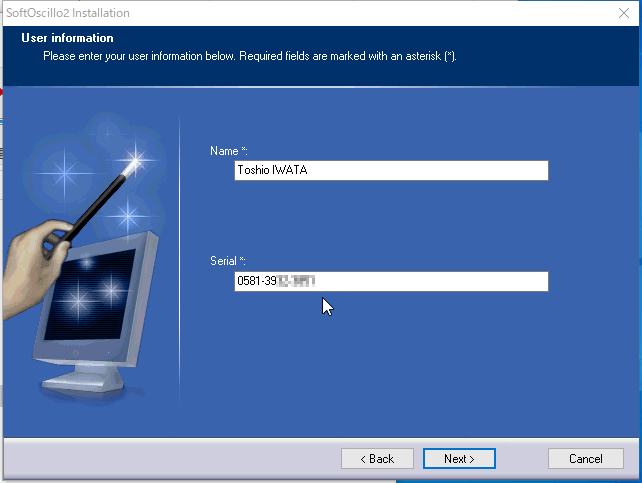

| ●SoftOscillo2をダウンロードしてインストールします（このサイトが参考になります）。パスワードはセミナテキストの最後のページにあります。 |

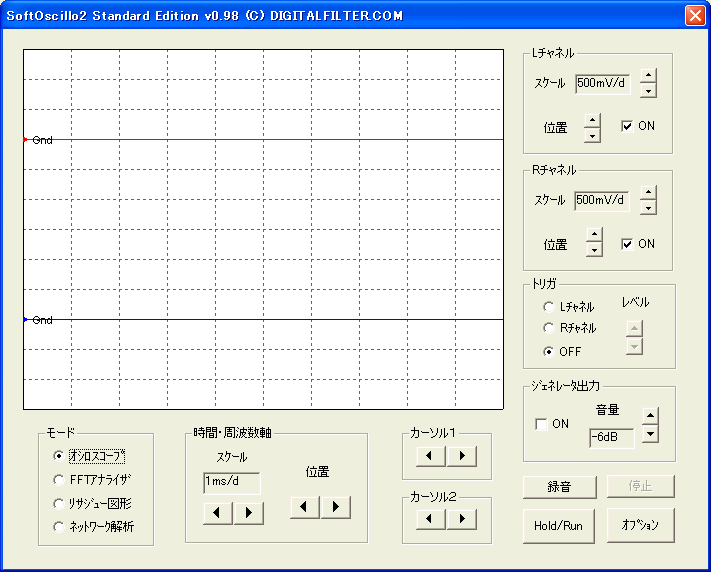

●SoftOscillo2をスタートすると次のような画面が現れます（＊２）
（＊２）パソコンのオンボードサウンドデバイスではエラーが出て立ち上がらない可能性があります。出来ればUSBオーディオデバイスを使用してください。 |

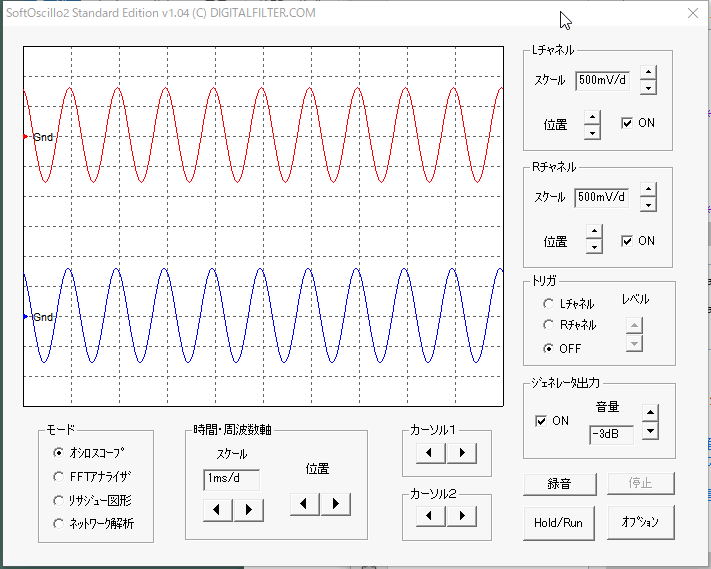

| ●このサイトにならってジェネレータをONしてZYBOに信号を入力します。するとSoftOscillo2上に波形が現れます。現れないときはリセットしてみましょう。また基板のスライドスイッチは全てL（縁側）にします。 |
