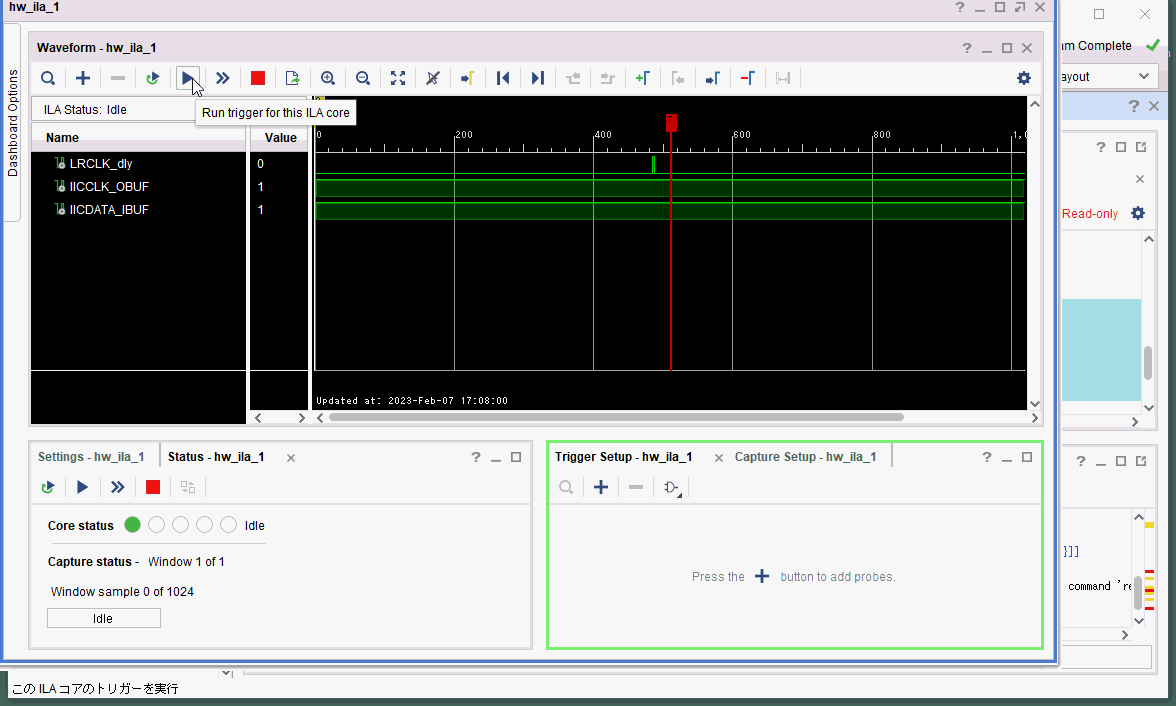

| ●Run...アイコンをクリックすると波形が現れますが、まだトリガをかけていません。見たいところを見るにはトリガが必要です。 |

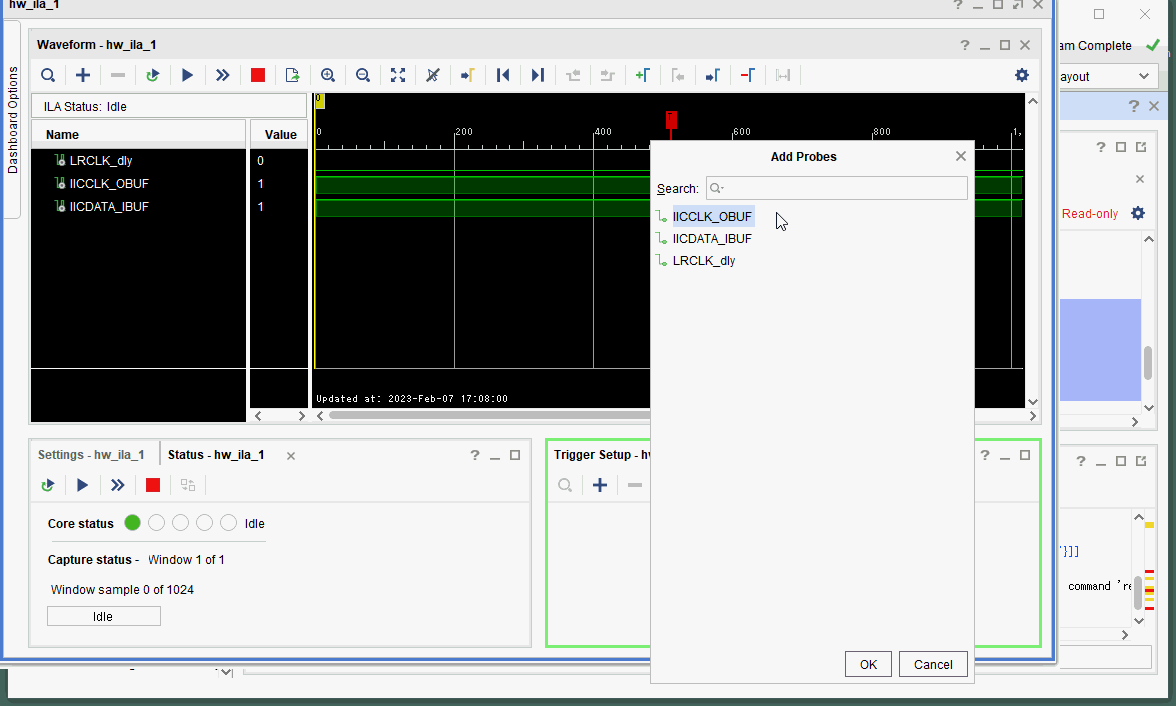

| ●右枠のTrigger Setupの枠内の＋マークをクリックし、IICCLKを選択してOK。 |

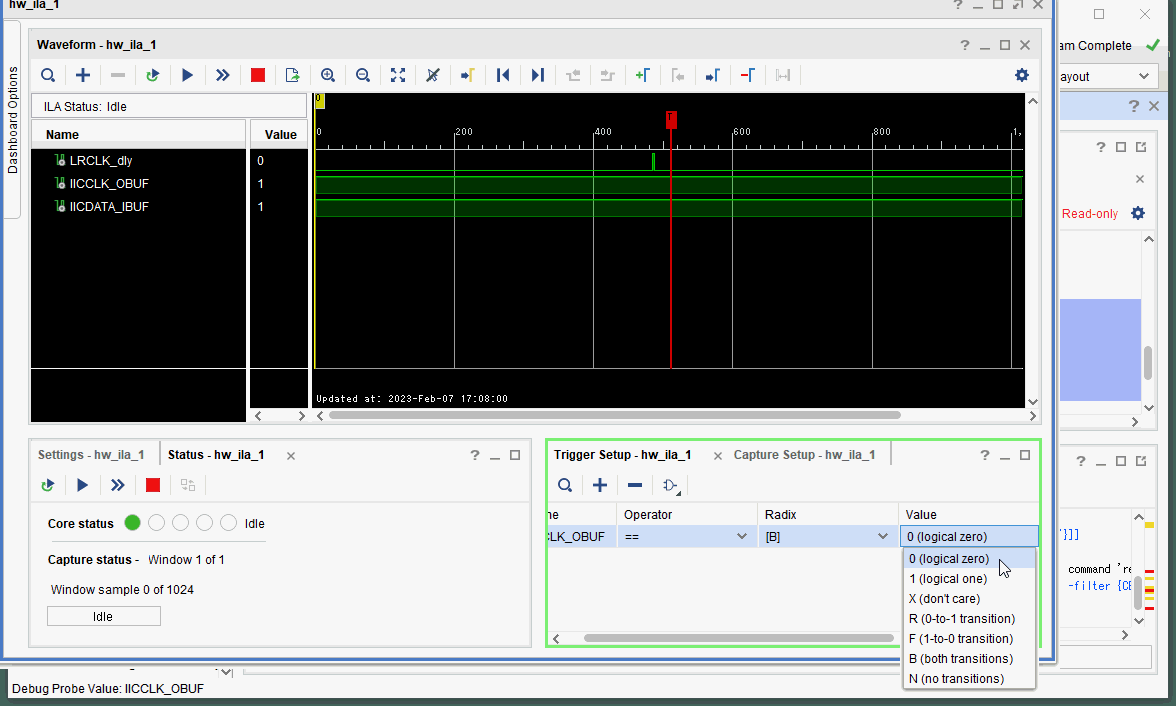

| ●Valueを０ (logical zero) にします。 |
| ●再びRun...アイコンをクリックしますが、画面に変化はないと思います。 |

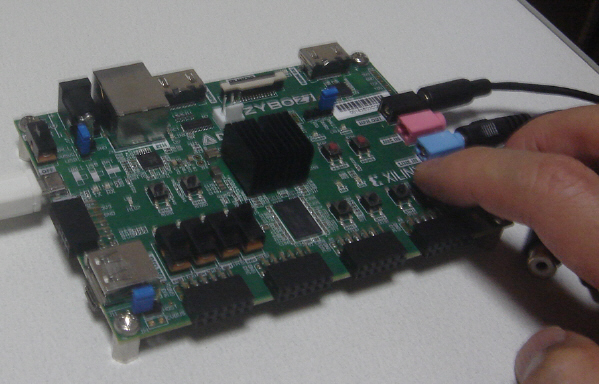

| ●IICによるSSM2603のレジスタ設定はリセット直後に一度だけ行われます。リセットボタン（BTN0, 右端)を押してみましょう。 |

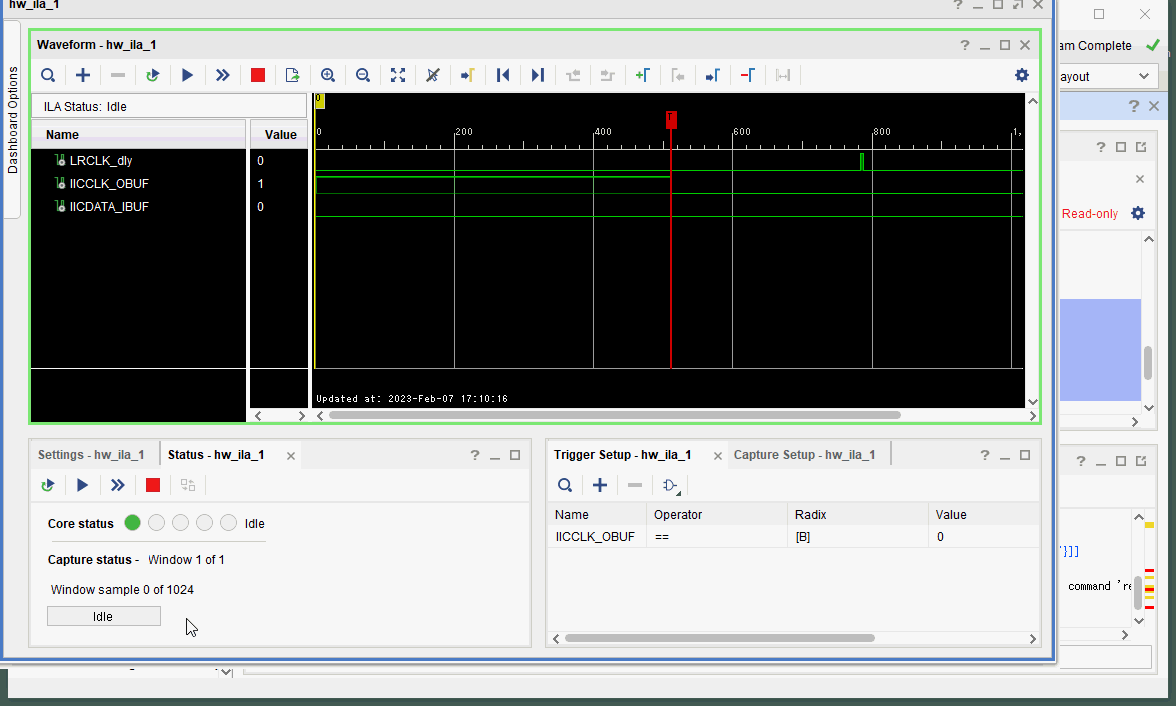

| ●IICCLKでトリガをかけているので、その信号が０になったところでトリガがかかります。 |
