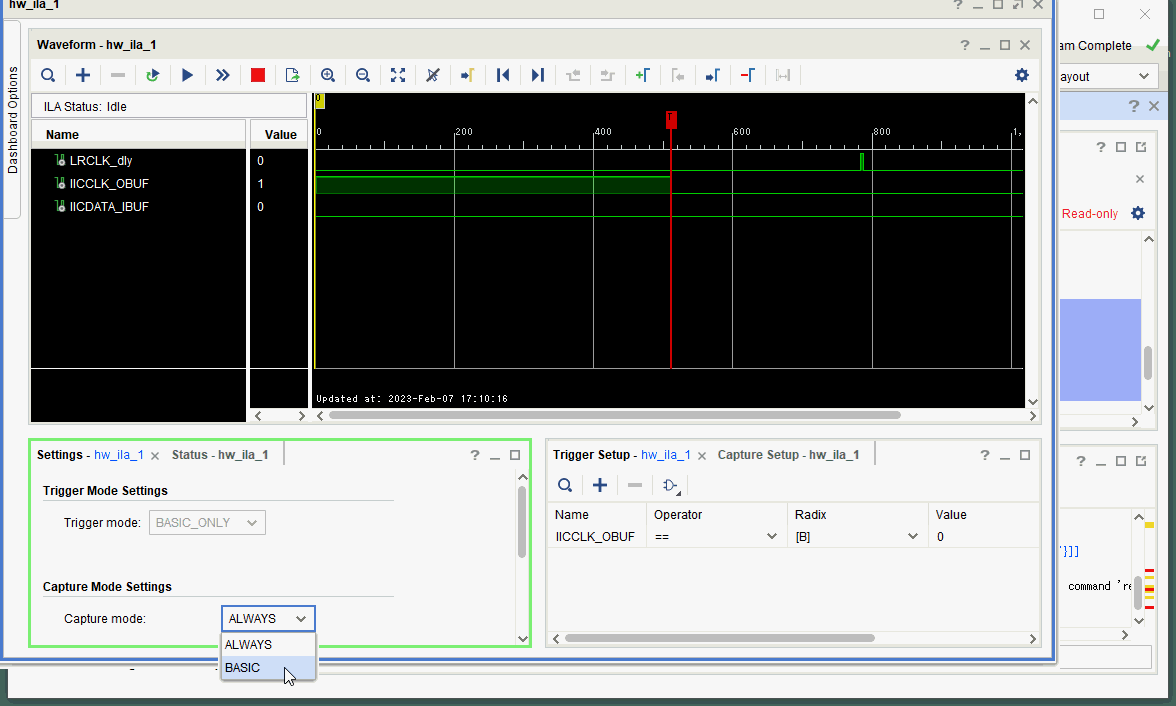

| ●しかし見れる時間範囲が狭いのでキャプチャ設定します。左枠のCapture Mode
SettingをBASICにします。 |

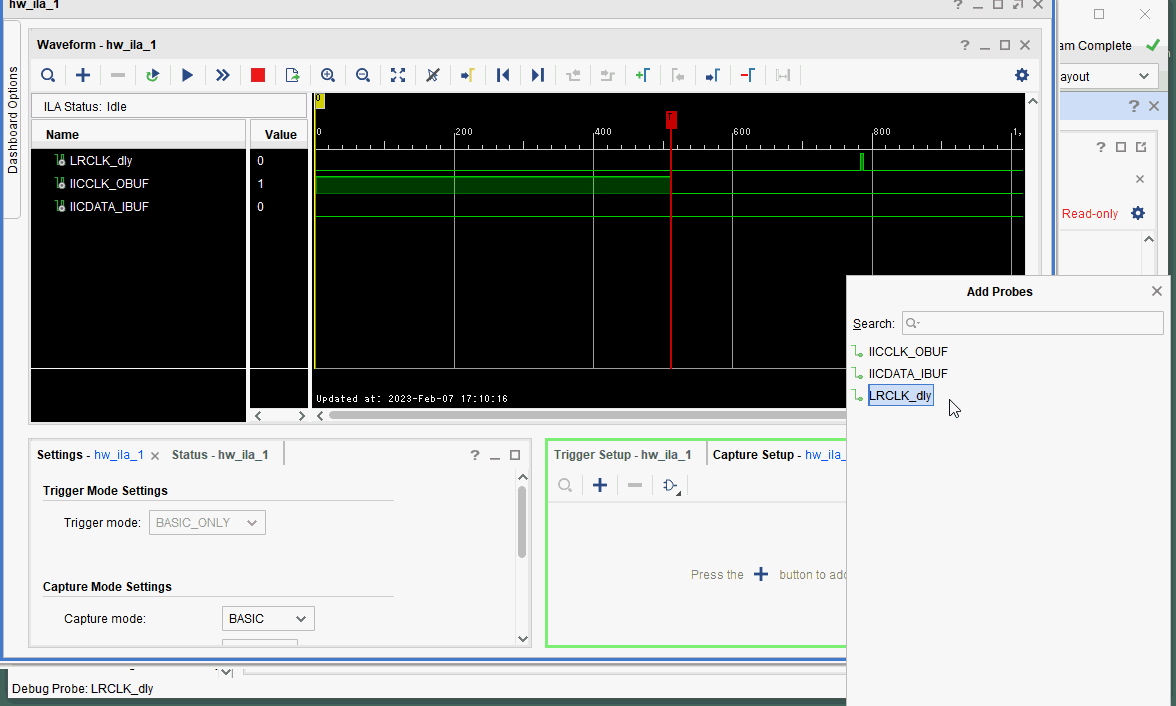

| ●右枠のCapture Setupの＋マークをクリックし、LRCLK_dlyを選択してOK。 |
| ●Valueを１ (logical one) にします。LRCLK_dlyが１のときだけキャプチャすることになり、実質的なサンプリング周期が粗くなります。 |

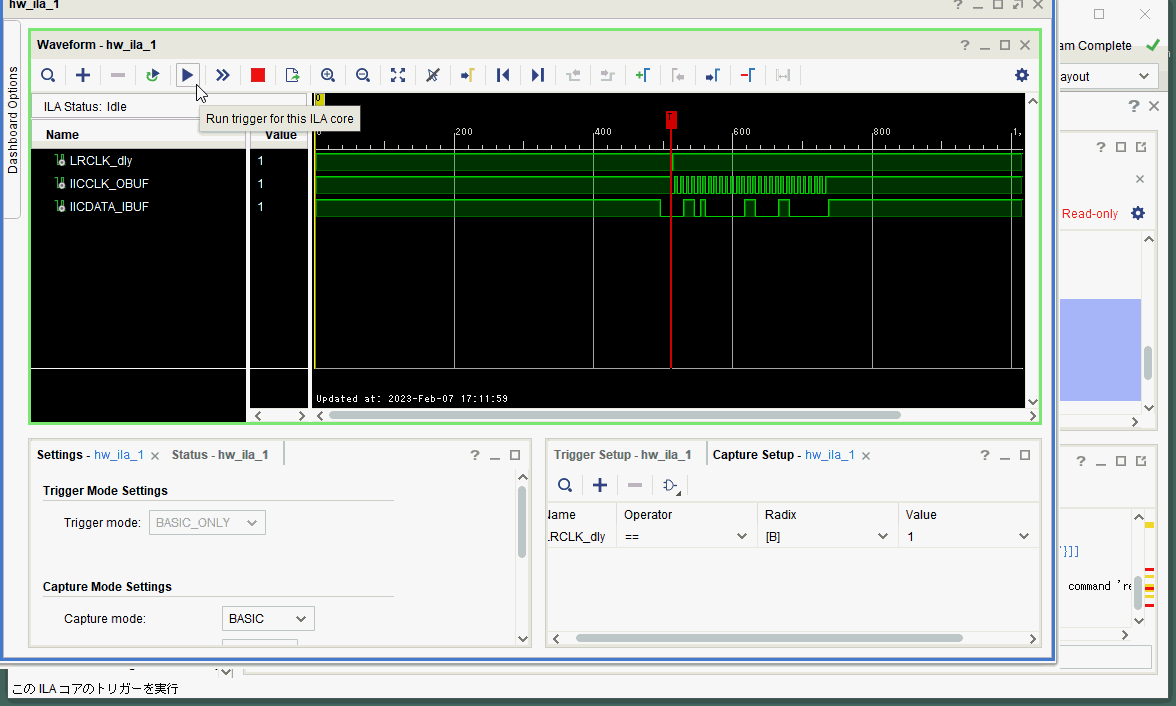

| ●再びRun...アイコンをクリックした後、リセットボタンを押します。このようにIICの波形が現れます。 |
| ●虫眼鏡マークで拡大し、IICによるSSM2603のレジスタ設定を確認します（セミナテキストのp18参照）。 |

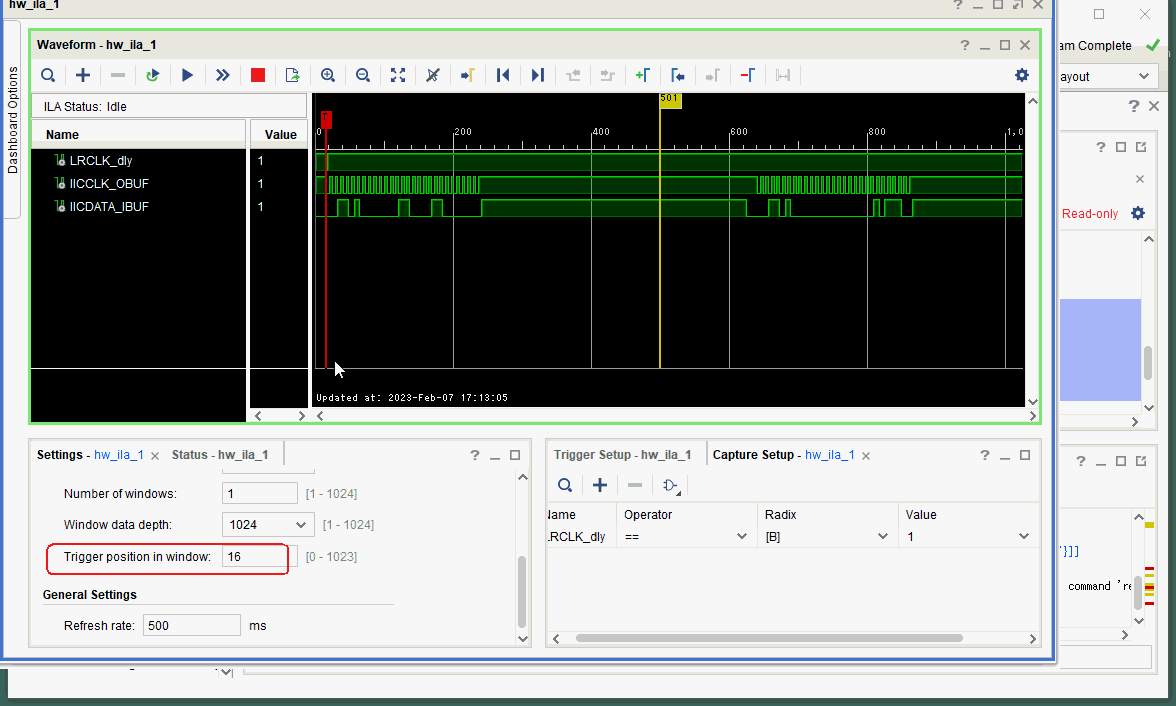

| ●左枠内、Trigger Position in Windowを例えば１６にするとトリガポジションが左に寄るため、レジスタ設定を２つ見ることができます。 |
| ●もっと長い期間を見たい、違う信号（デジタルオーディオI/F、デジタルフィルタの入出力など）を見たい、などはこの動画を参考にしてください。 |
