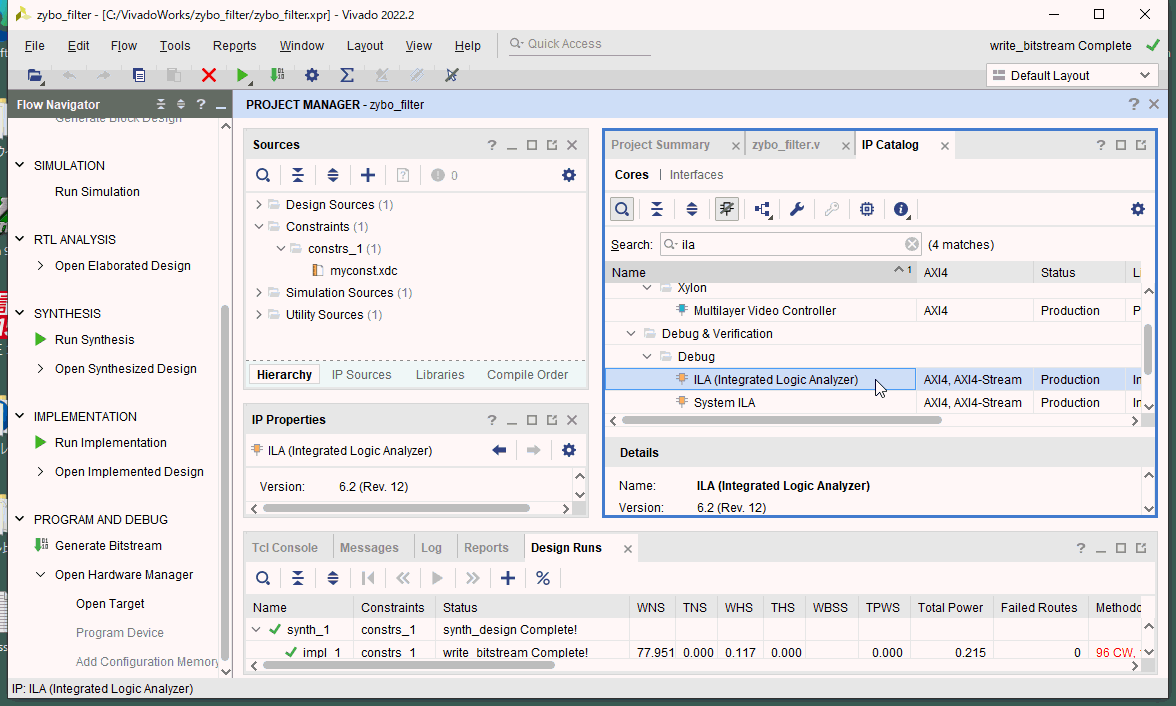

| ●VivadoのメニューからWindow -> IP Catalogを選択し、ILA (Integrated Logic Analyzer) を探してダブルクリック。 |

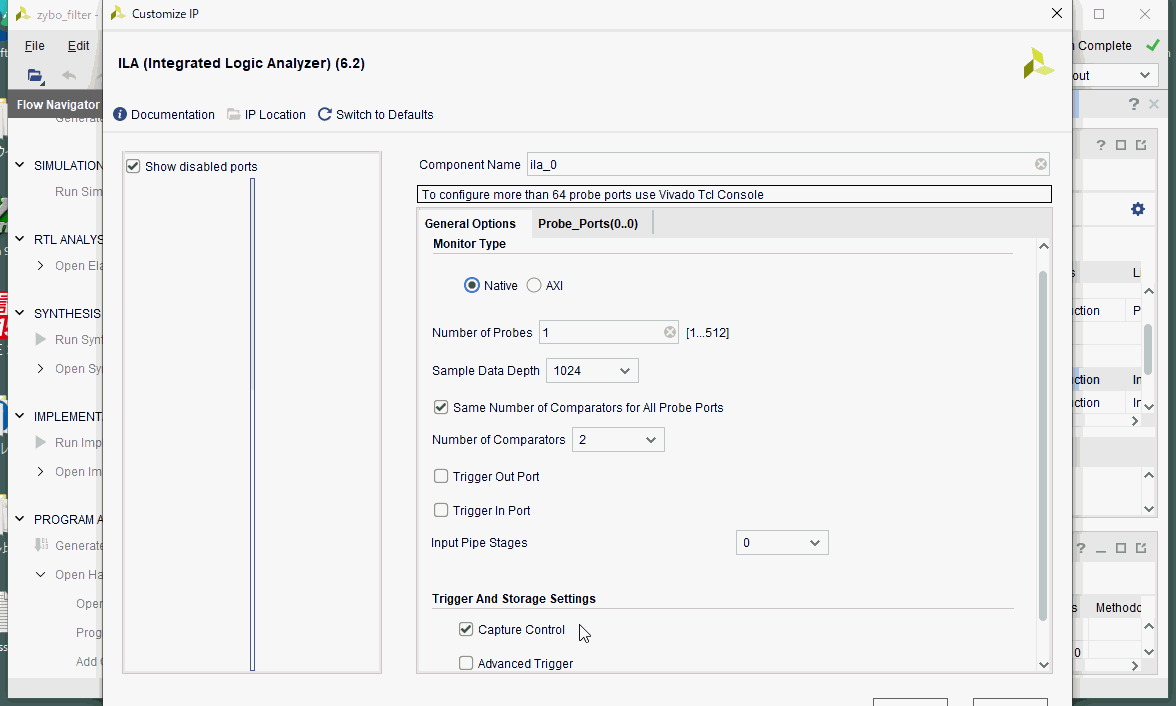

| ●General OptionsタブではCapture Controlだけをチェック。 |

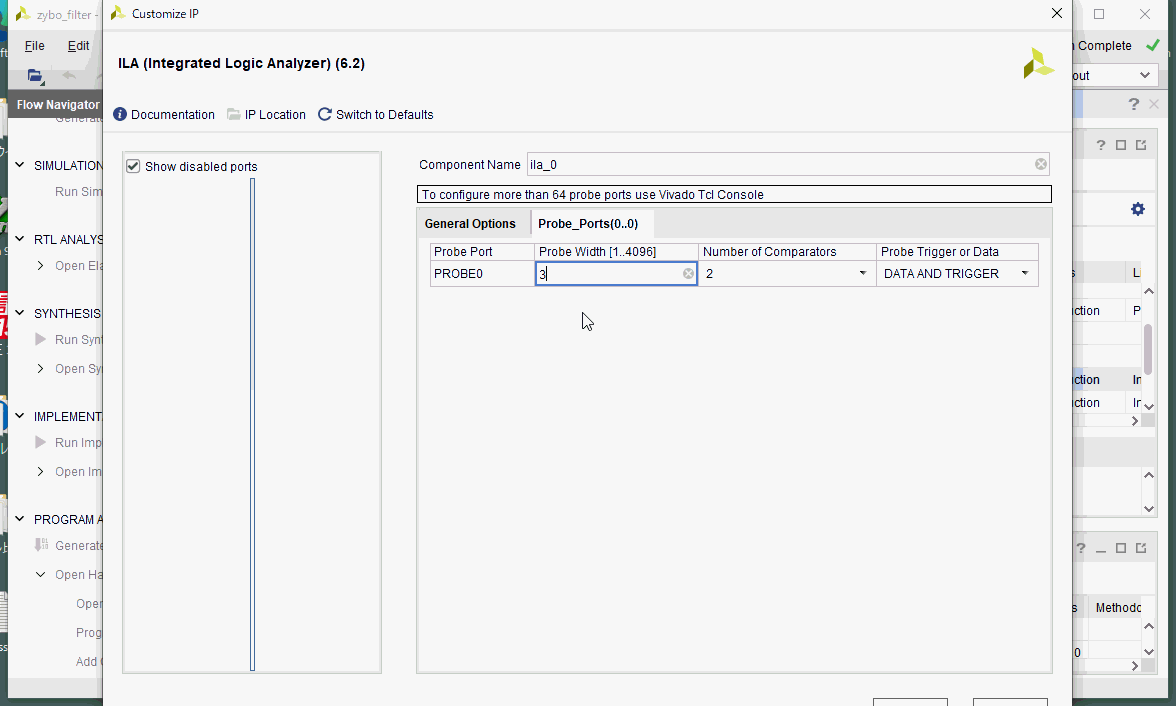

| ●Probe...タブでPROBE0のWidthを３にしてOKボタンを押す。 |

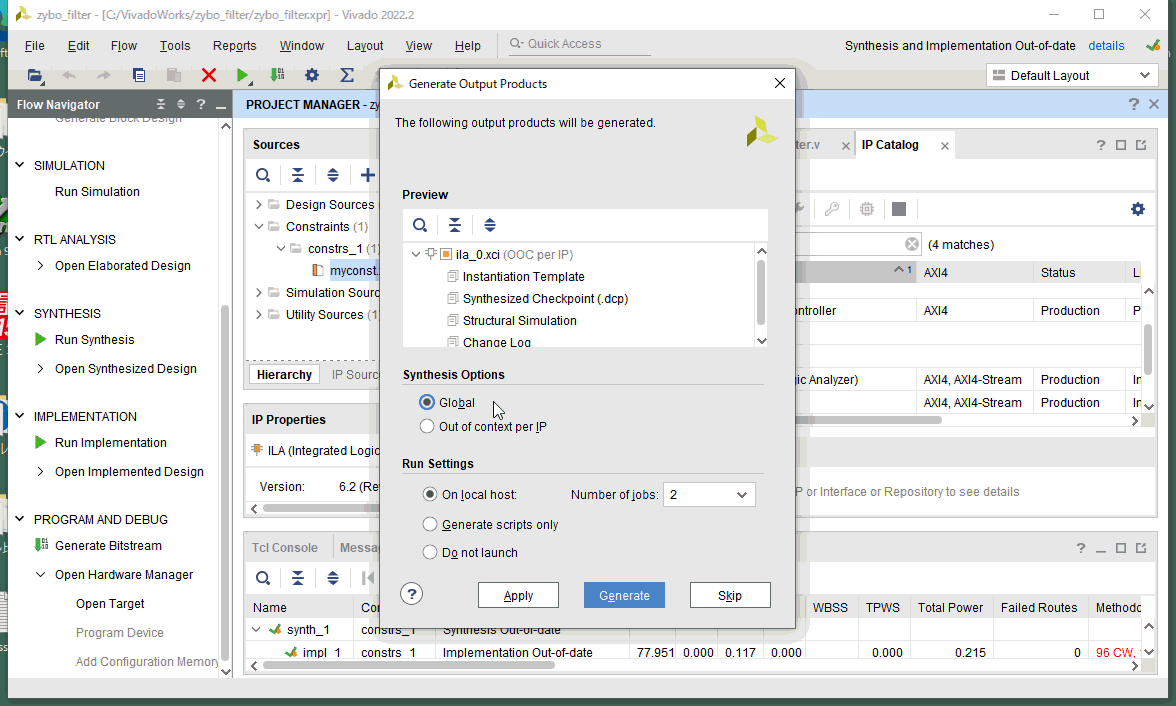

| ●次の画面が現れたらGlobalを選択してGenerateを押す。 |

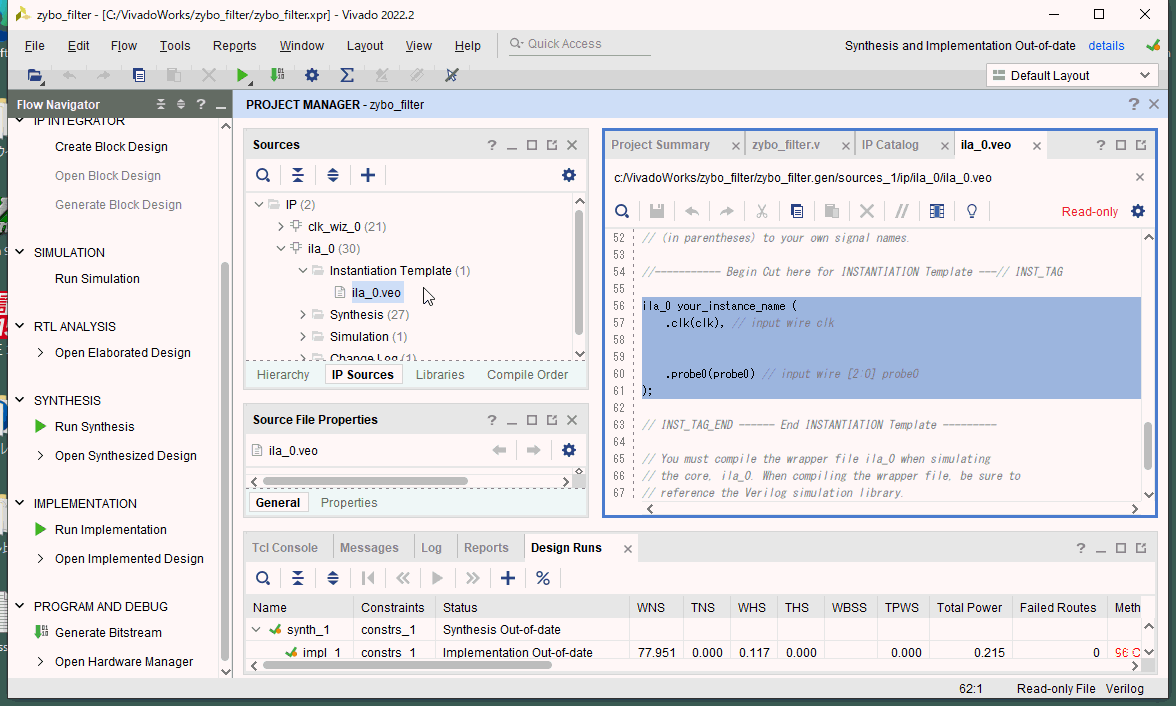

| ●Generationが成功したら、SoucesのIP SourcesのInstantiation templateからila_0.veoをダブルクリックして開く。テンプレートから以下の部分をコピー。 |

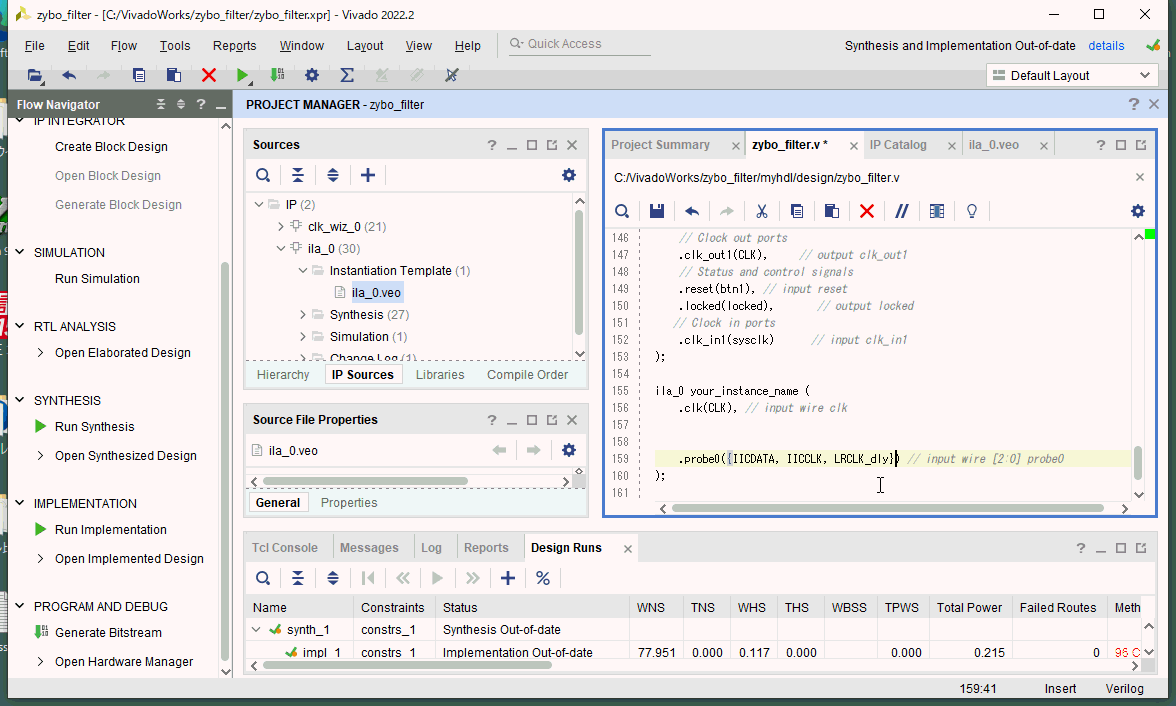

| ●zybo_filter.vを開きテンプレートをペースト。次のように.clk(CLK)、また.probe0({IICDATA,
IICCLK, LRCLK_dly}) としてセーブ。 |
