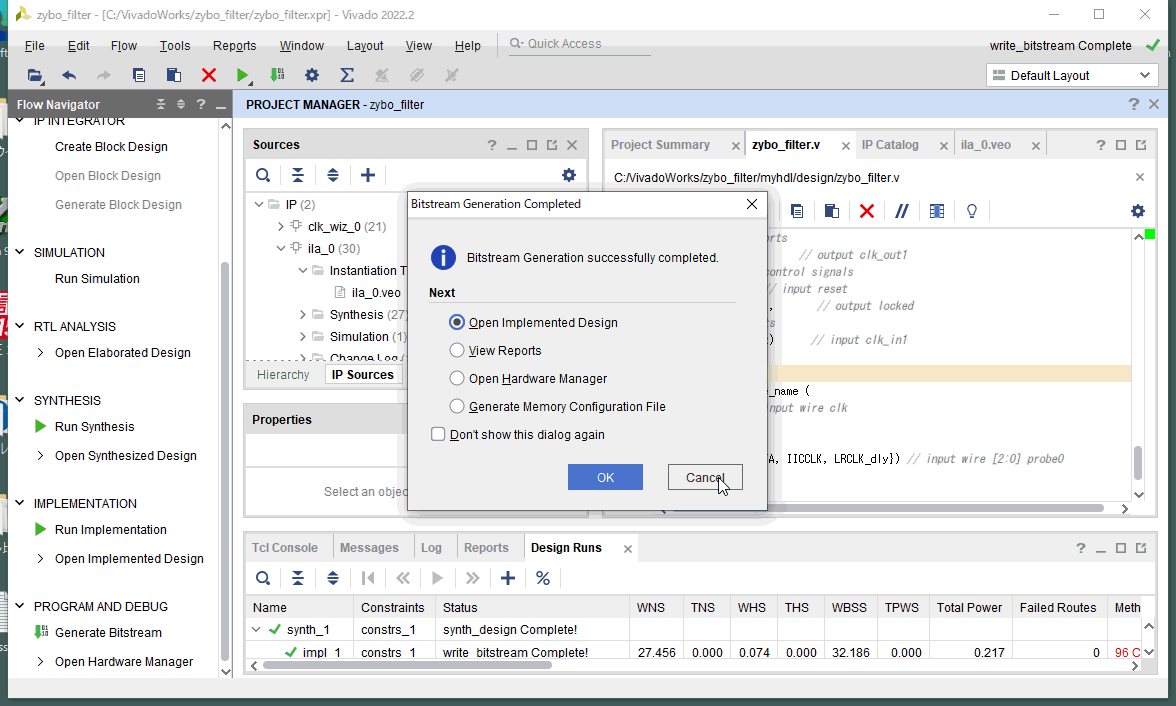

| ●ここで左枠のGenerate Bitstreamをクリック。次の画面が出たらCancelをクリック。 |

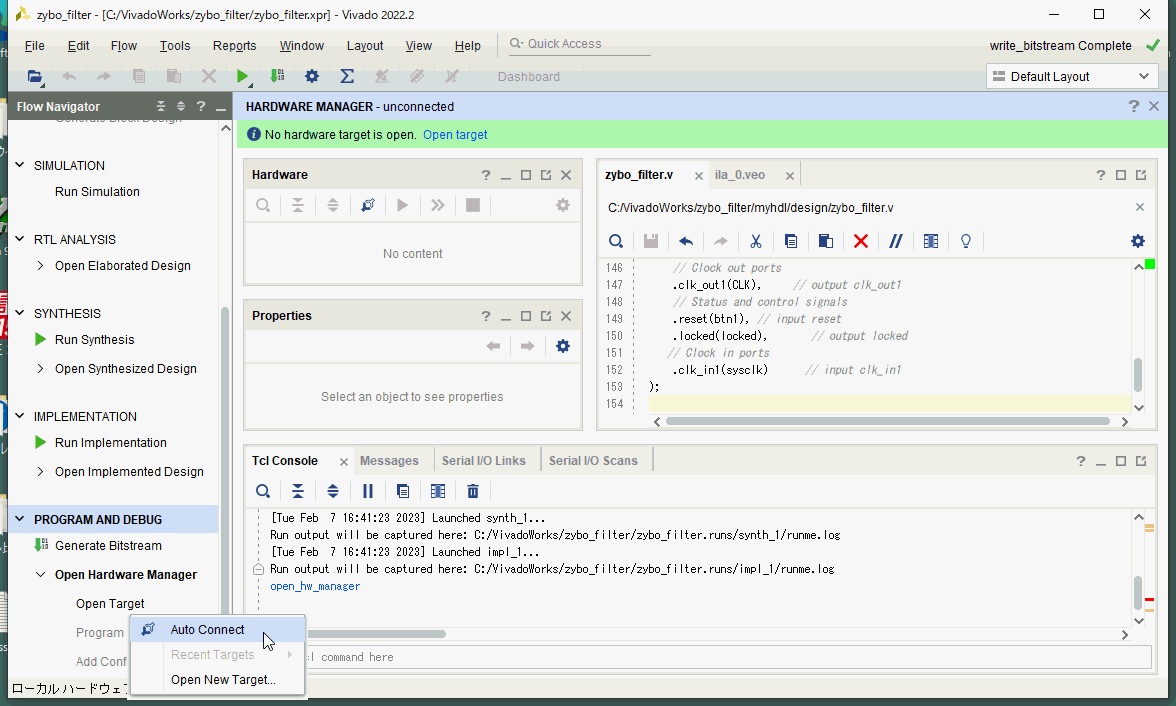

| ●Open Hardware Manager -> Open Target -> Auto Connect。 |

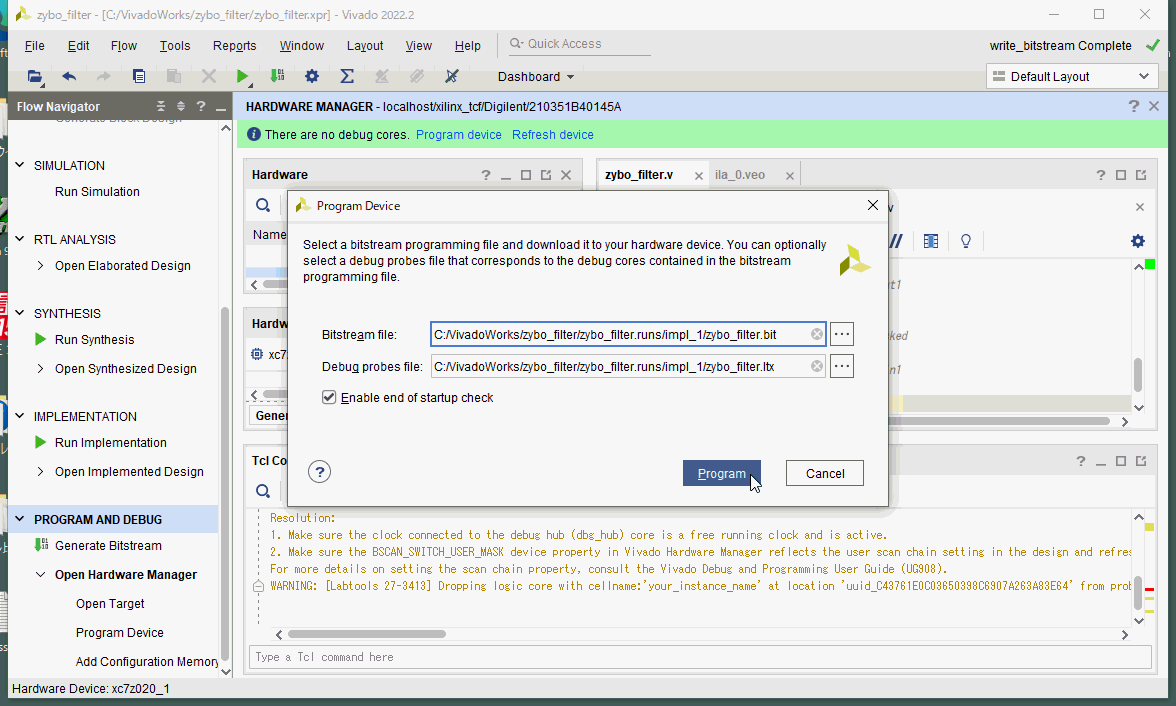

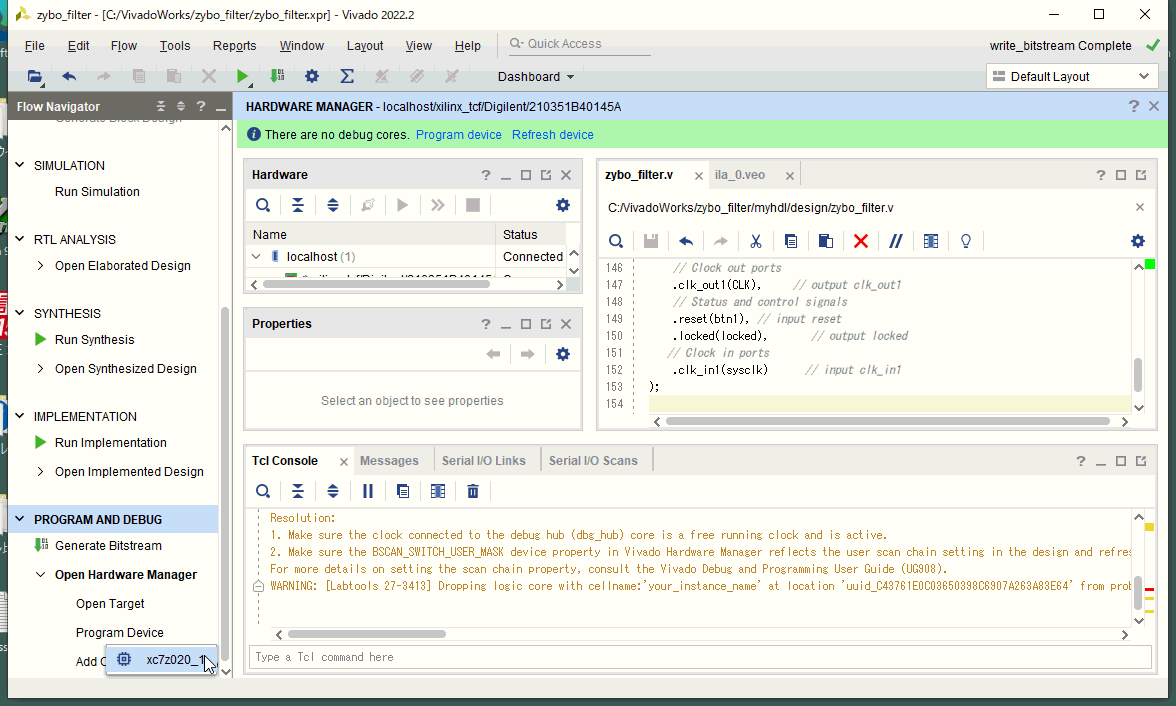

| ●Program Device -> xc7z020を選択（ZYBO Z7-020の場合） |
| ●Bitstream fileに加えてDebug probes fileが現れる。後者にロジアナの情報が含まれます。 |

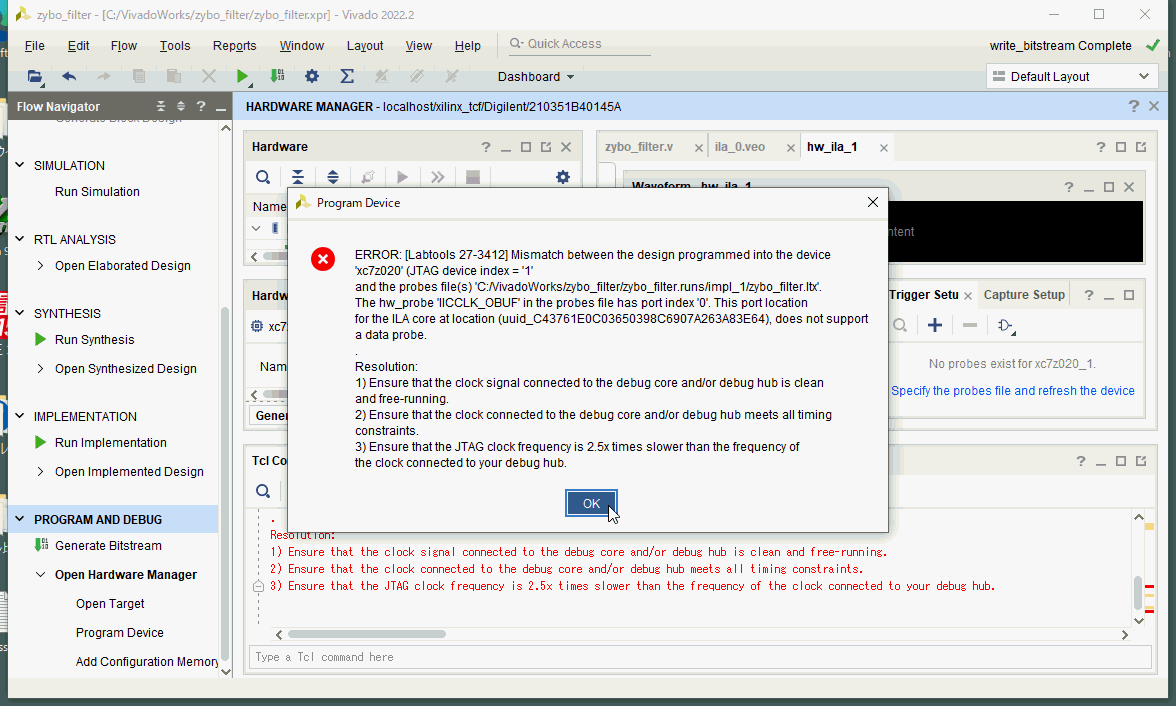

●プログラムすると次のようなエラーメッセージが出ると思います（＊１）。JTAGクロックの周波数が2.5x...云々が表示されています。
（＊１）仮にこのメッセージが出なかったとしてもロジアナは動作しないと思います。 |

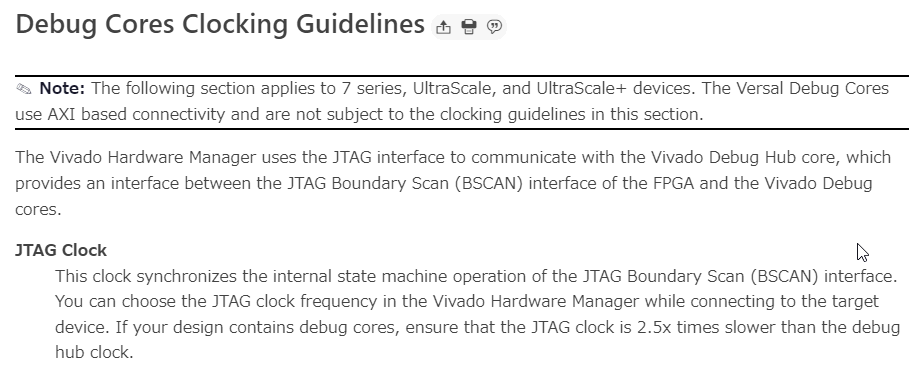

| ●xilinx debug core clocking guidelineという資料に、このようなことが書かれています。要はデバッグ用のクロックが遅すぎるようです。 |
