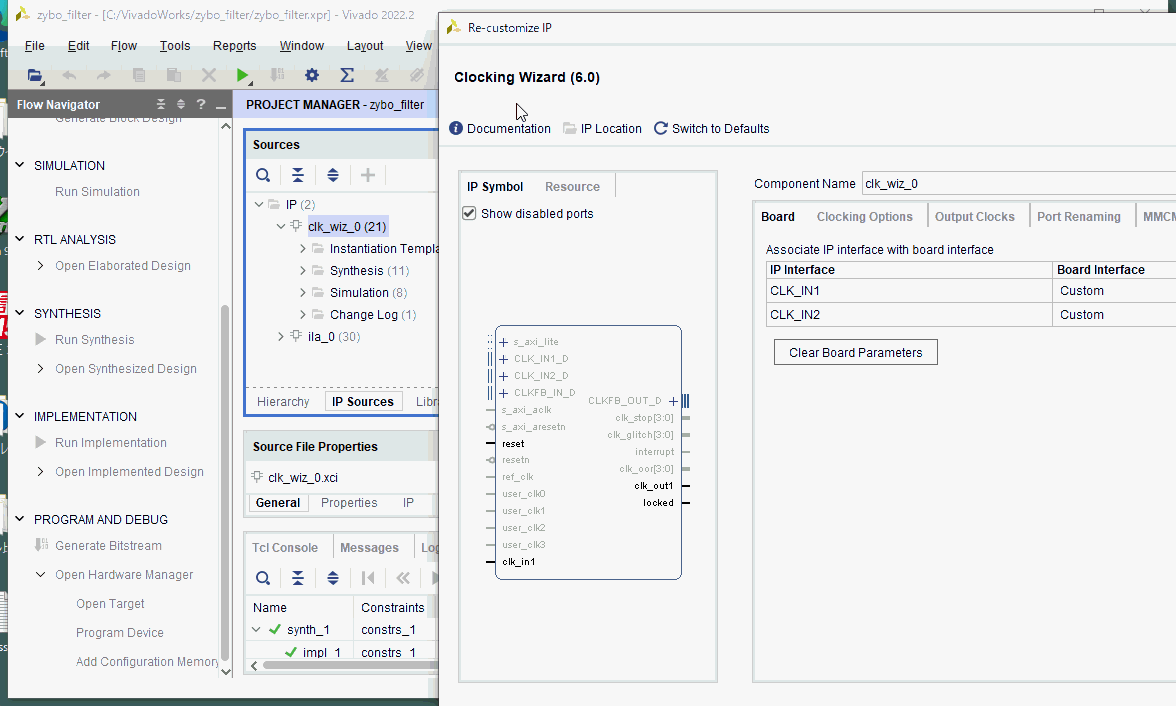

| ●デバッグ用の速いクロックを作りましょう。Hardware managerを閉じ（青色の枠の右端のXマーク）。SourcesのIP
Sourcesからclk_wiz_0をダブルクリック。 |

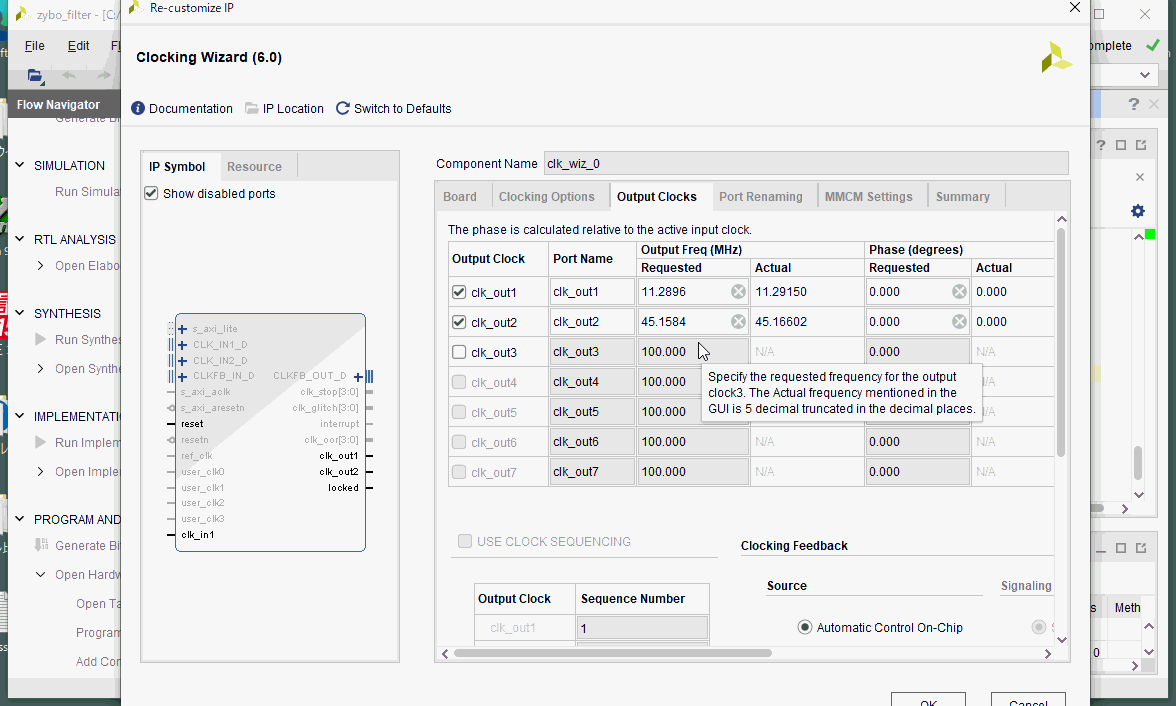

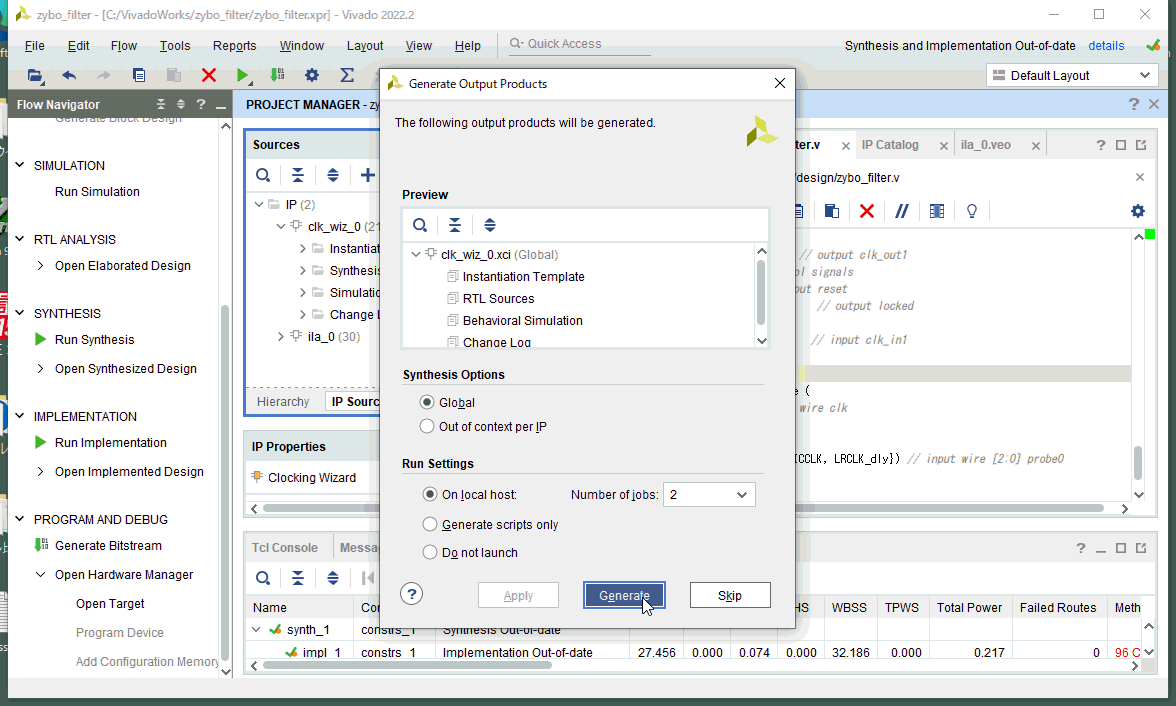

| ●Output Clocksタブでclk_out2を45.1584とします（その上のクロックより4倍速い）。OKで閉じます。 |

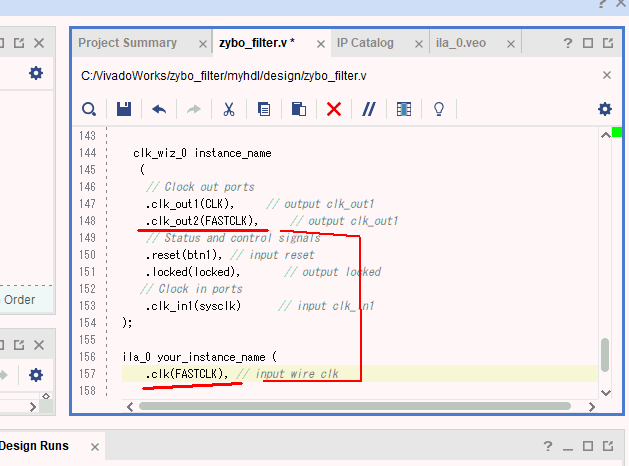

| ●zybo_filter.vを開き、clk_wiz_0のポートを.clk_out1, .clk_out2として、後者はFASTCLKとしてILAとつなぎます。 |

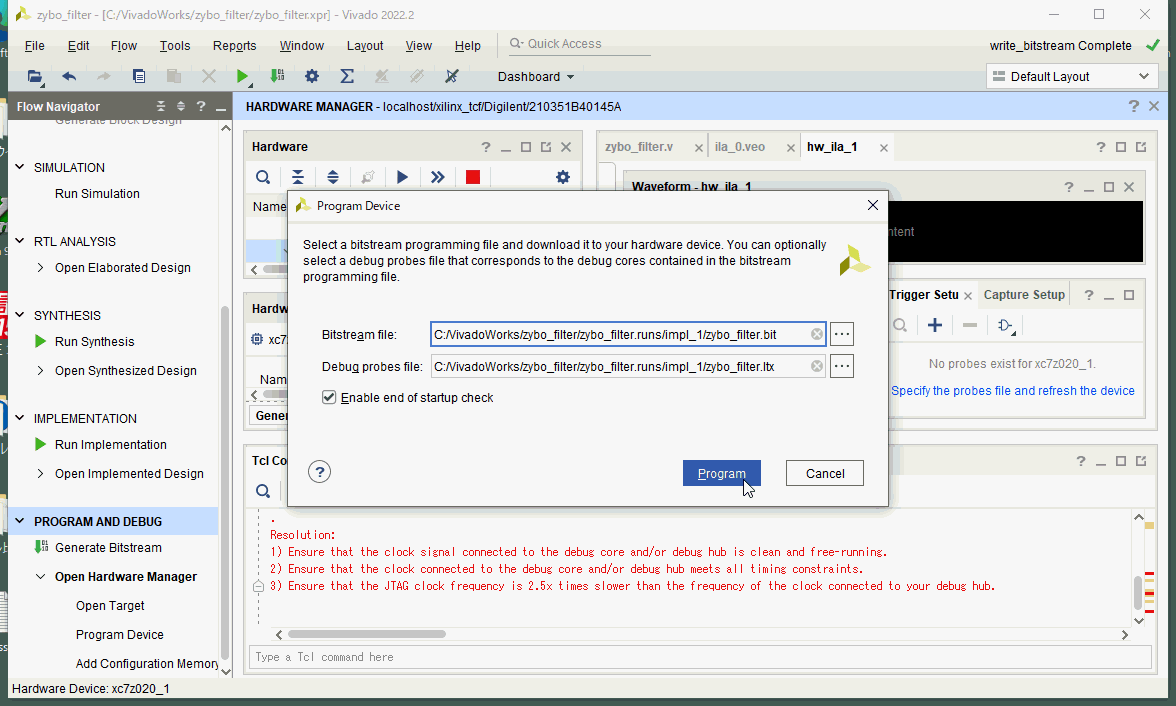

| ●再びGenerate Bitstreamしてプログラムします。 |

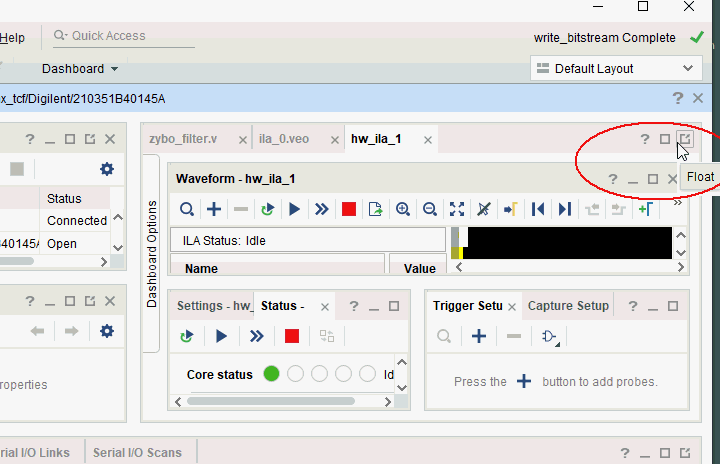

| ●hw_lia_1の画面が現れますが、小さいのでFloatをクリックします。 |
