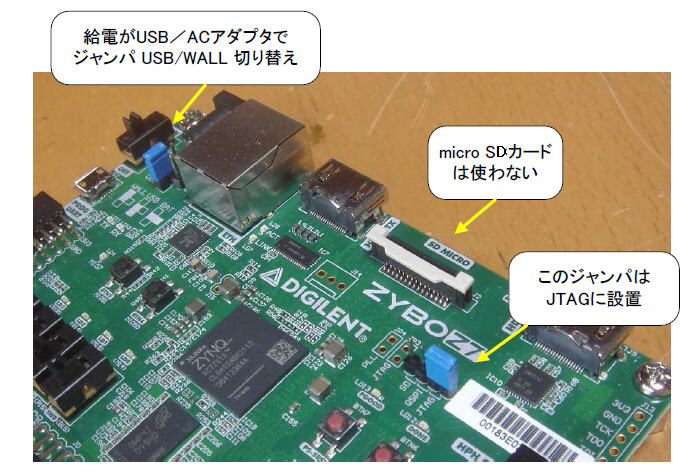

| ●ZYBOを以下のようなジャンパ設定にして（一つはUSB側に、もう一つはJTAG側にする）、USBでパソコンとつなぎ、電源を入れます。 |

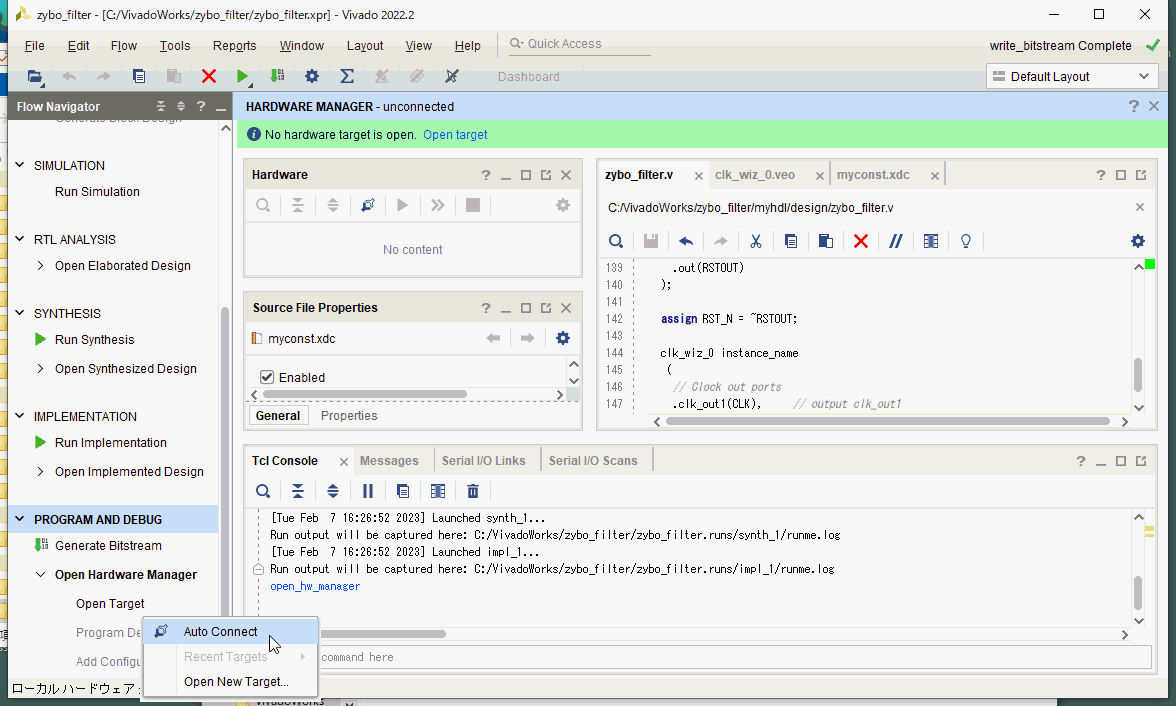

| ●Open TargetからAuto Connectをクリック。 |

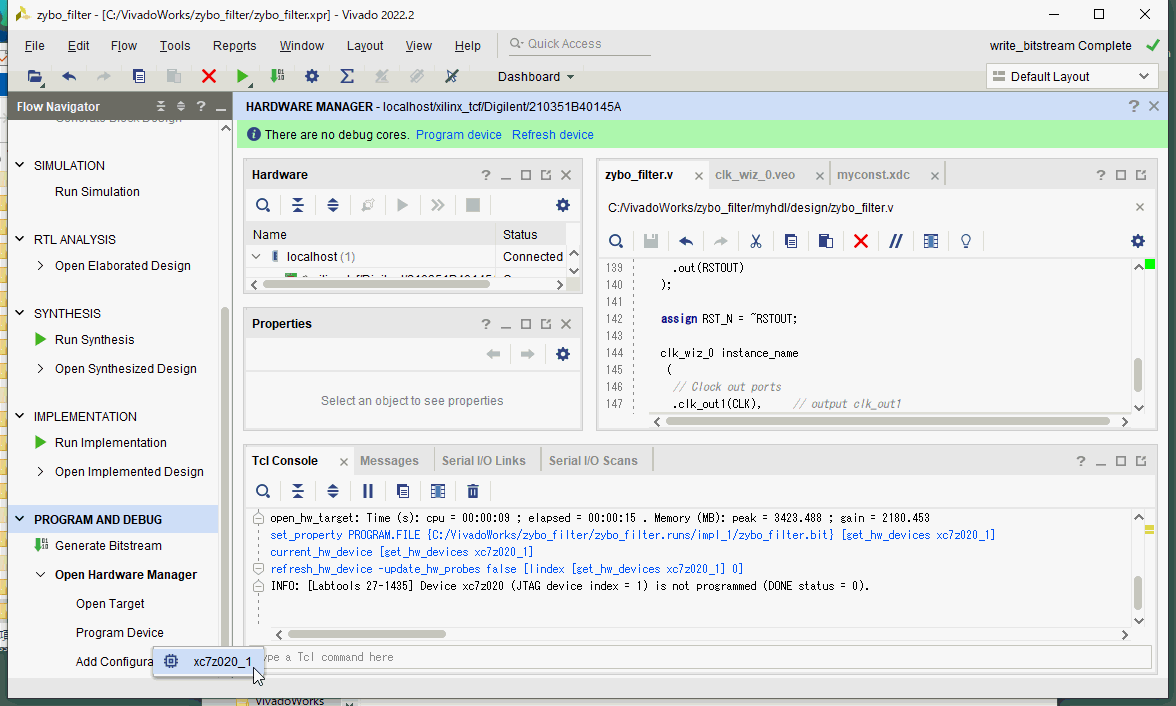

| ●Program Deviceからxc7z020をクリック（Zynq Z7-7020の場合）。 |

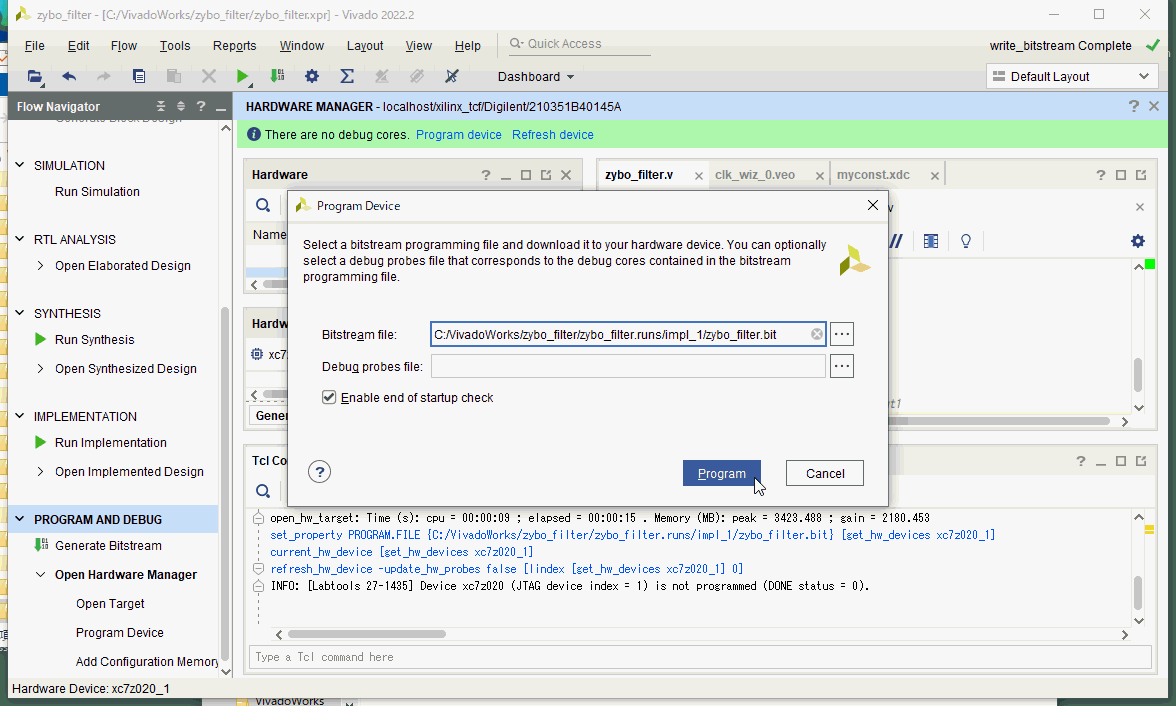

| ●この画面が出たらProgramをクリック。BitstreamをFPGAに書き込みます。 |

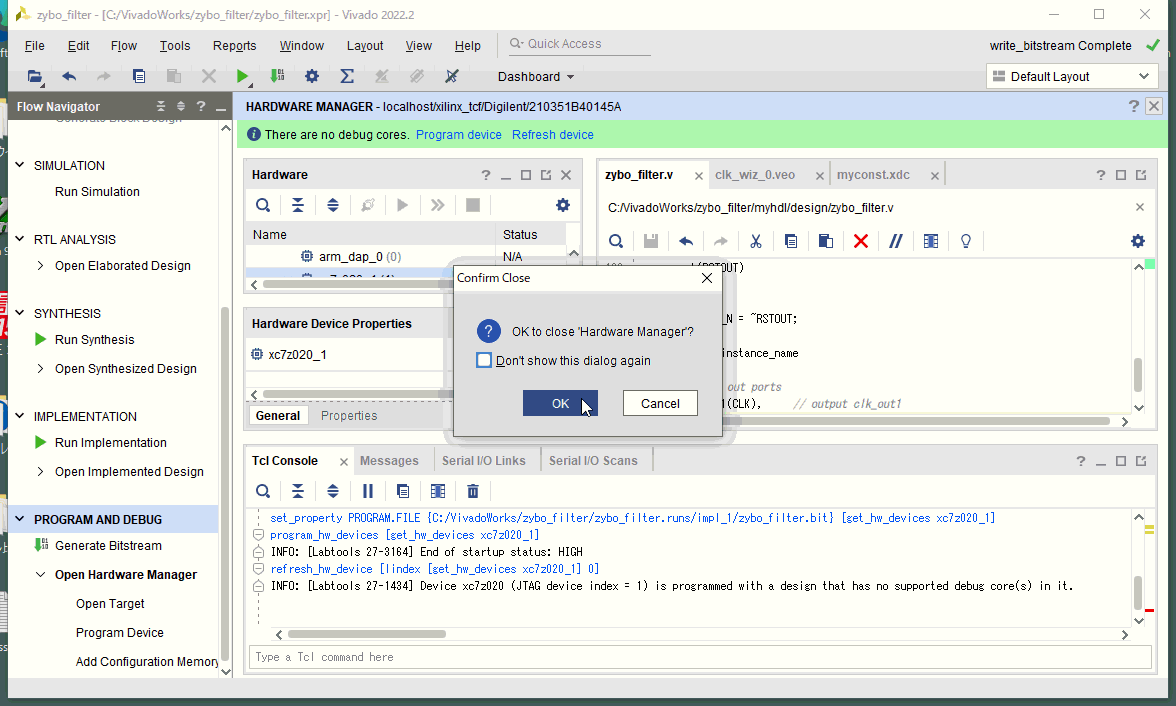

| ●Hardware Managerを閉じるには"X"マーク（青い部分の左端）をクリックします。 |
| ●FPGAにデジタルフィルタが書けているかどうかは次のステップで検証します。 |
