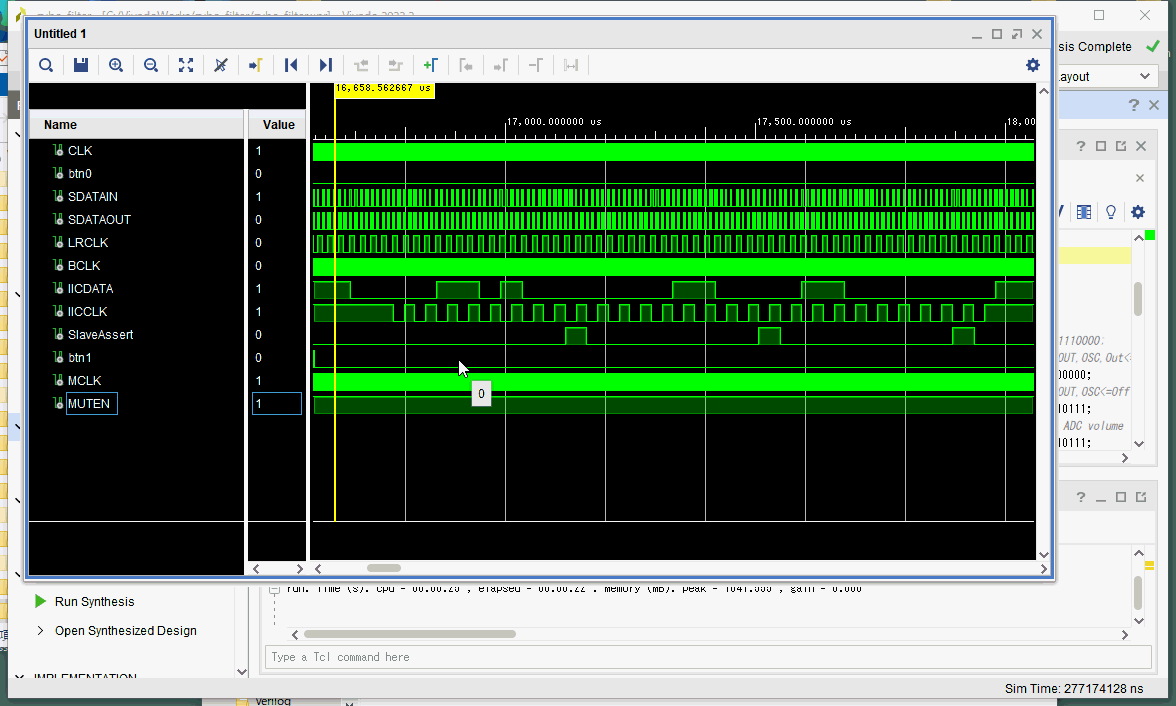

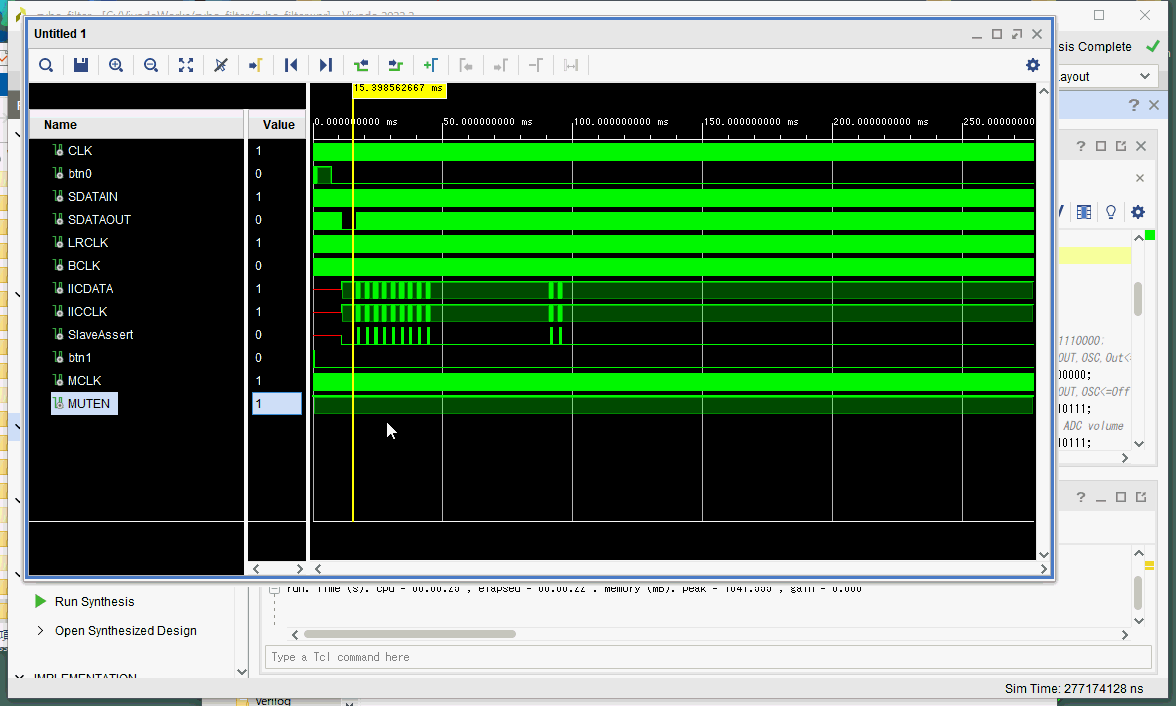

| ●虫眼鏡マークで拡大できます。IICCLKとIICDATAは2線式通信IIC(I2C）の信号です。これらによってSSM2603のレジスタが設定されます。セミナテキスト(p7)を参考にして波形を確認しましょう。 |

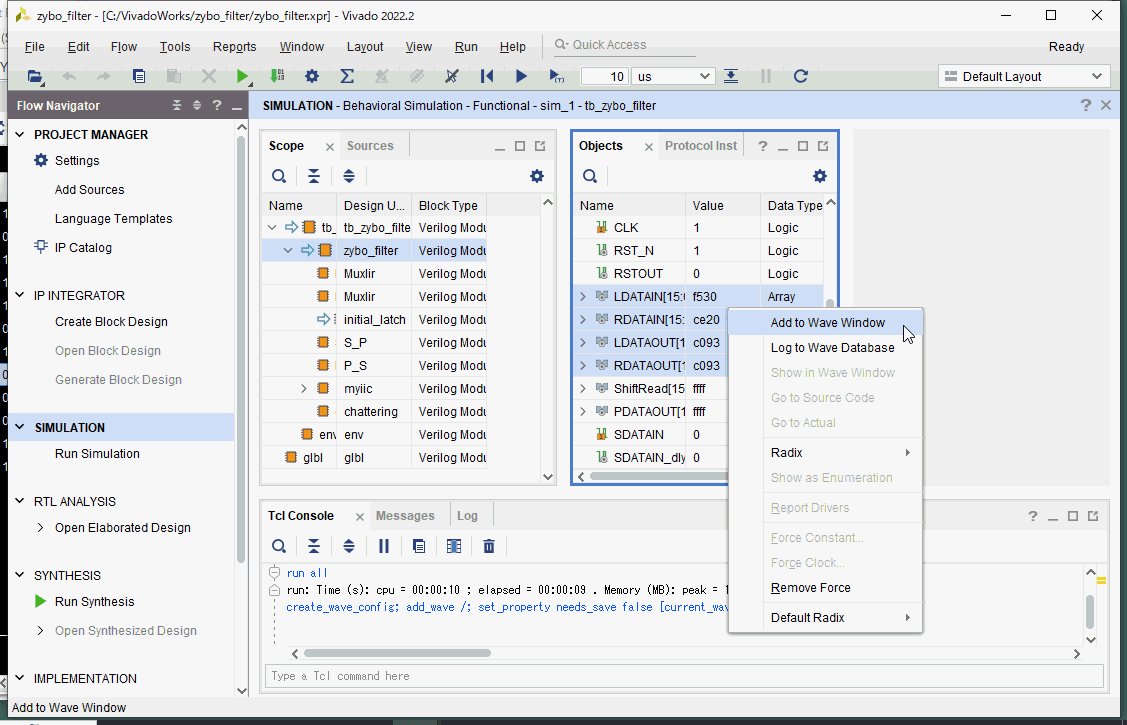

| ●デフォルトで見れるのはtb_zybo_filter.vにある信号だけです。下の階層を見たい場合は例えばzybo_filterをクリックしてLDATAIN,
RDATAIN, LDATAOUT, RDATAOUTなどを選択し、右クリック→Add to Wave window。 |

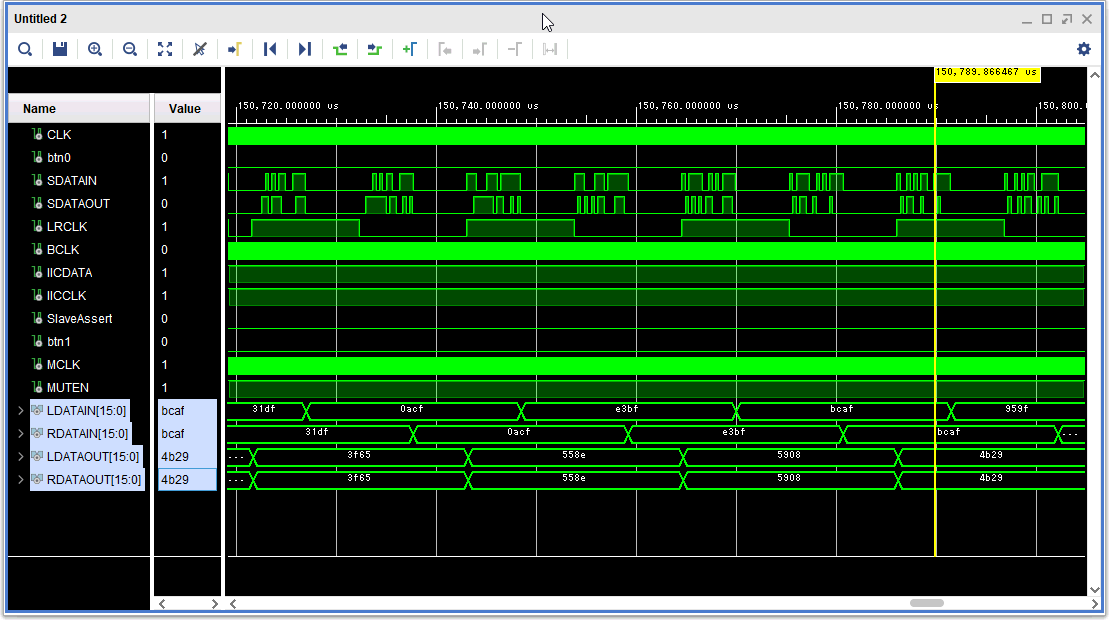

| ●再度Run Allの後、Breakでそれらの波形を見れます。 |

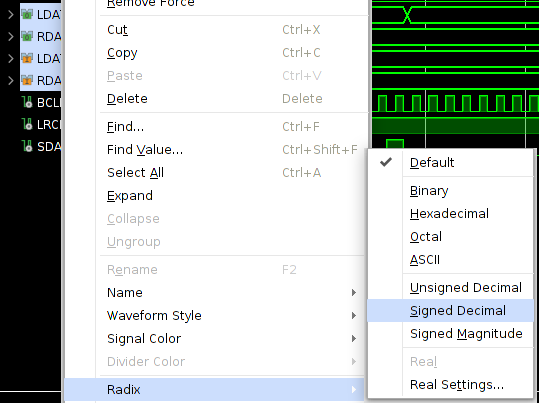

| ●それらの信号をアナログ的に見てみましょう。右クリックしてRadix -> Signed
Decimal |

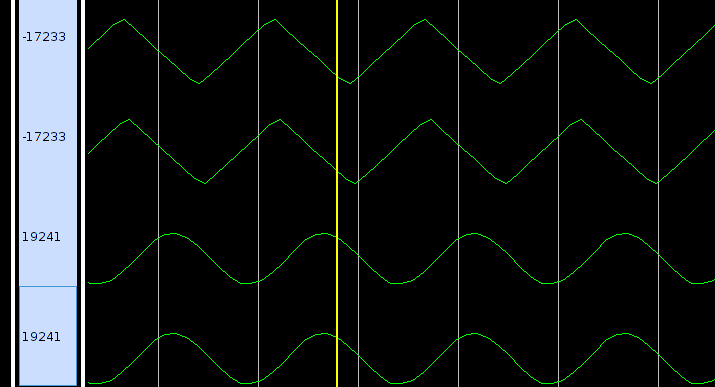

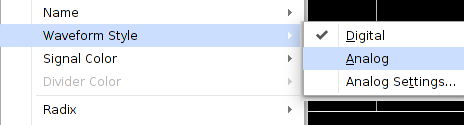

| ●もう一度右クリックでWaveform Style -> Analog。するとアナログ風に描画されてフィルタリングのようすが分かります。 |

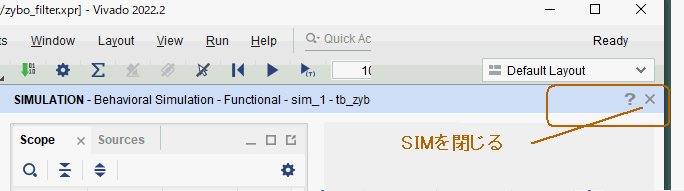

| ●シミュレーションが終わったらXマーク（青い部分の右端）をクリックして閉じます。 |
