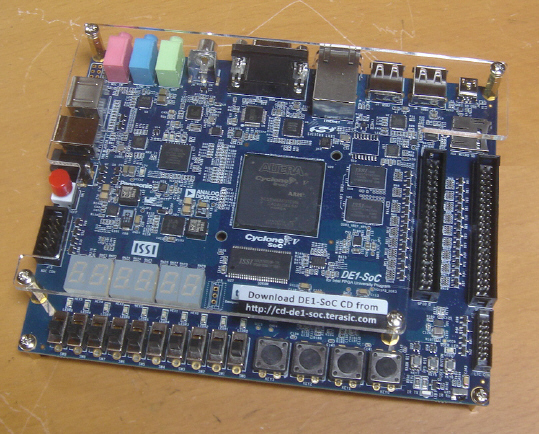

5-01　FPGAボード（DE1-SoC） 　記事で述べたように、本推論IPは以下のコンビネーションのみで動作します。 FPGAボード DE1-SoC CMOSイメージセンサ OV5642カメラモジュール アダプタボード LVDSCAM-TX, RX ●FPGAボード 　DE1-SoC（テラシック社、図5‐01）を使用します。入手先は、 �@テラシック �ADigiKey �Bマルツ電波 等があります。�@�Aは基本的にクレジットカード決済、�Bは国内業者なので代引きも可能です。 図5‐01　DE1-SoC（FPGAは5CSEMA5F31C6） ●FPGAの仕様 デバイス：　Cyclone V SoC 5CSEMA5F31C6 ロジックの規模：　85K Programmable Logic Elements FPGA内蔵メモリ：　4,450 Kbits embedded memory 注）SoCデバイスなのでARMプロセッサ内蔵ですが、今回は使用しません（ロジックのみを使う）。 ●ボードの仕様 外部メモリ１：　64MB (32Mx16) SDRAM on FPGA 外部メモリ２：　1GB (2x256Mx16) DDR3 SDRAM on HPS 外部メモリ３：　Micro SD Card Socket on HPS 注）DDR3とSDカードは今回は使用しません（SDRAMのみを使う）。 次のページへ 目次へ戻る
