●重み係数とバイアスを変えるとMNISTに変身する！
Quartus Primeを立ち上げ、Open Projectから「CNN回路を入れて完成！」で作成したプロジェクトVideoProc.qpfを開きます。
次にこのアーカイブ内のVHDLをすべて上書きします。これにより重み係数とバイアスが置き換わります。 |
| その後、Start Compilationをクリックします。 |
| ProgrammerでFPGAにプログラムしましょう。 |
| MNISTは「黒地に白の数字」の認識です。したがって黒板を準備して、白いチョークで数字を書いてみましょう。 |

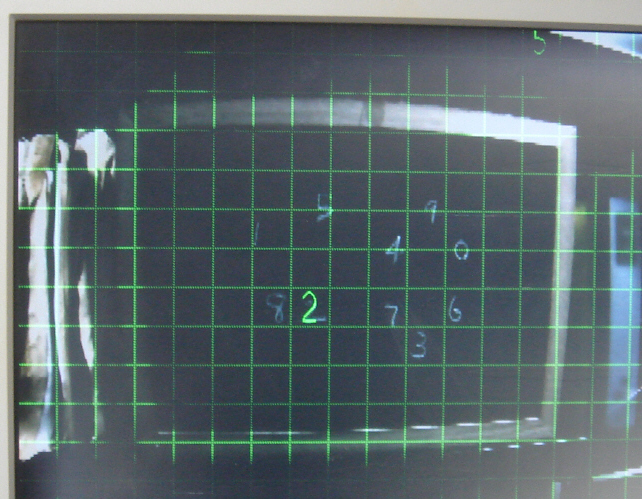

| カメラをかざして推論してみます。このように数字の2が上書きされて正解しています。しかし他の数字は芳しくありません。 |

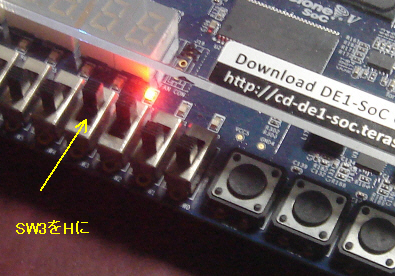

| DE1-SoCの4番目のSW3をHにしてみましょう。 |

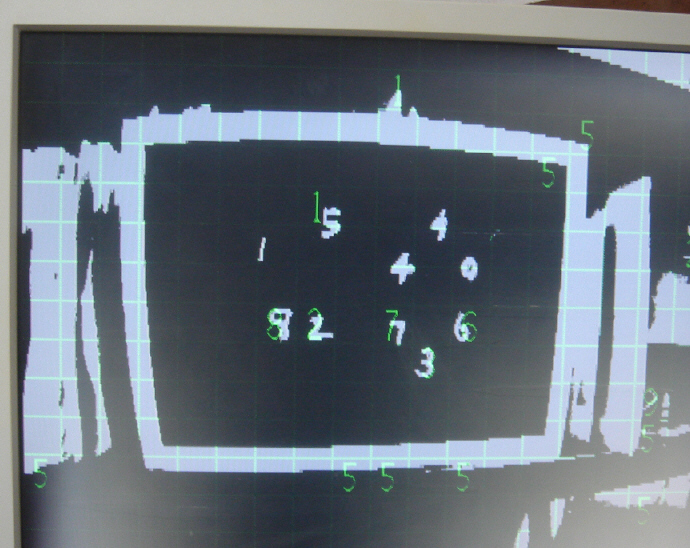

| すると入力画像が「二値化」され、推論品質がアップします。このように８，２，７，６，３と格子内に入ったものは正解しています。 |
| MNIST認識には「学習・推論用画像セット」が必要になります。このセミナとこのセミナで頒布する予定です。 |
