まずはLチカから

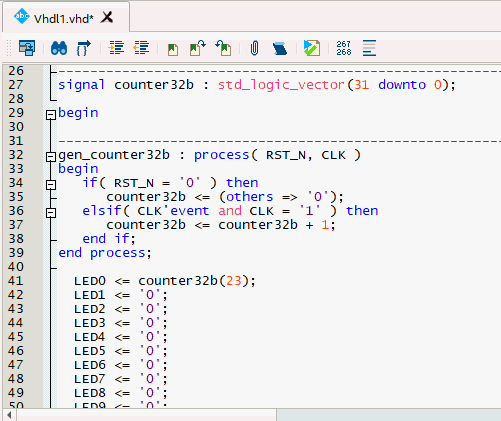

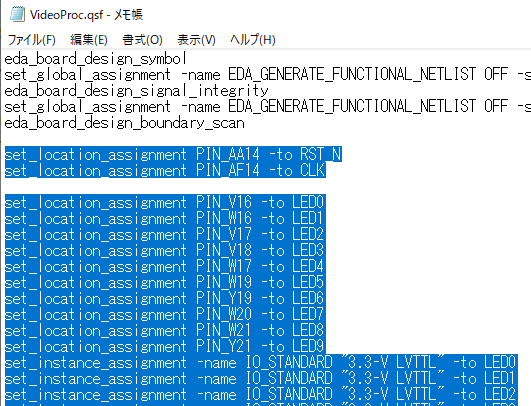

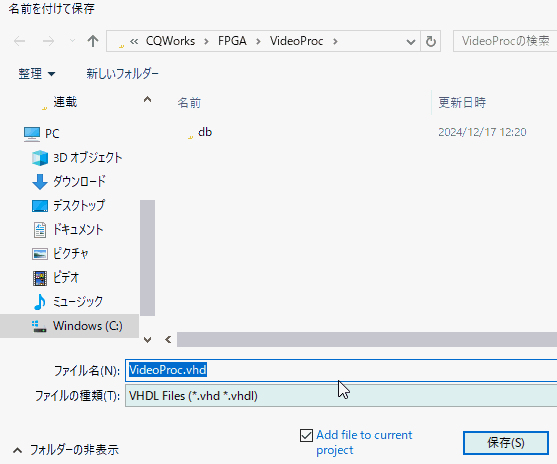

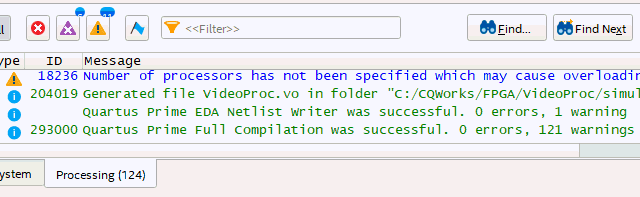

File -> NewからVHDL Fileを選択してOK これをコピーしてペーストします。カウンタを回してLEDを光らすHDL記述です。 名前をVideoProc.vhdとしてセーブします。 VideoProcディレクトリにVideoProc.qsfというファイルがあるので適当なエディタで開き、これ（ピンアサイン）を一番最後にコピペしてセーブして閉じます。 Start Compilationをクリックします。 エラーなくSuccessfulと出たら成功です。 これで論理合成が終了、次はプログラミングです。 次のページへ 目次に戻る
