3-04　カラー動画をVGAに映す

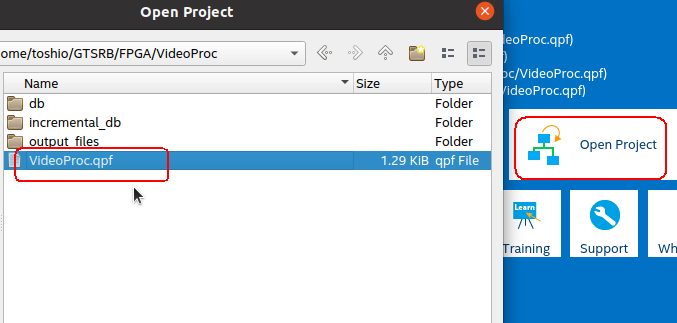

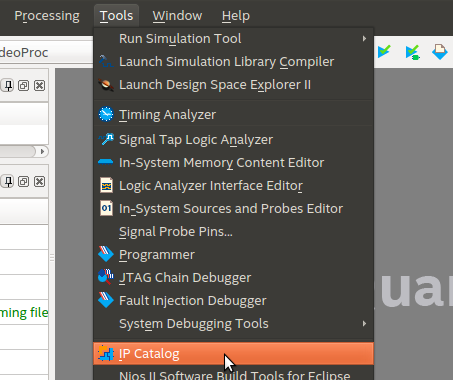

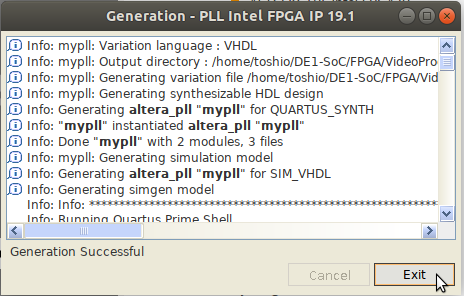

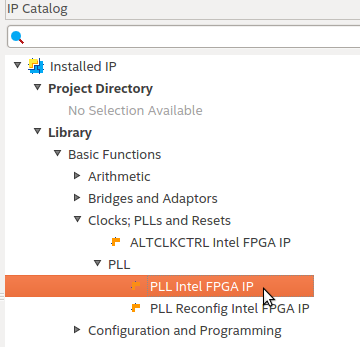

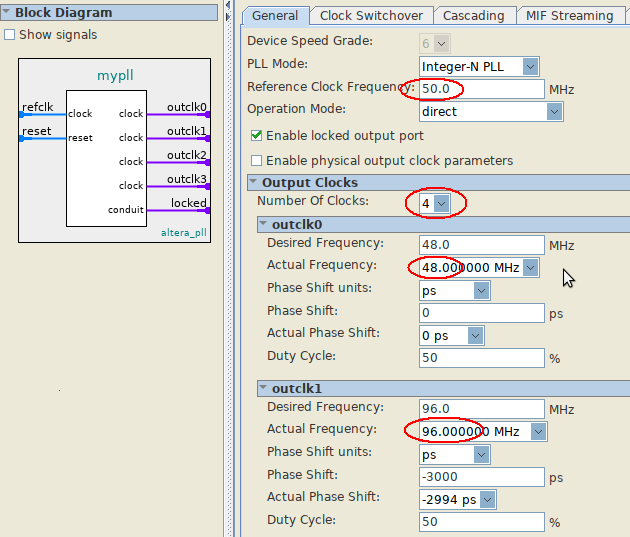

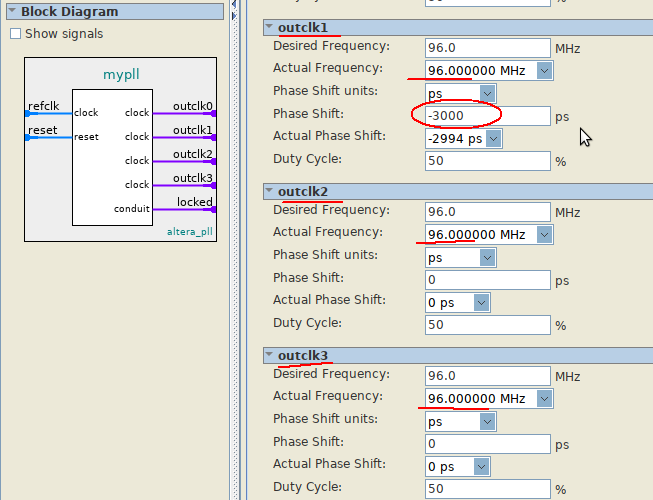

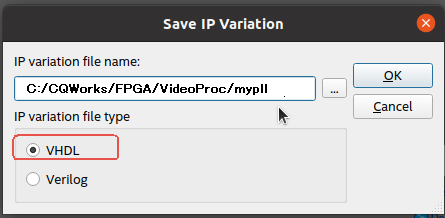

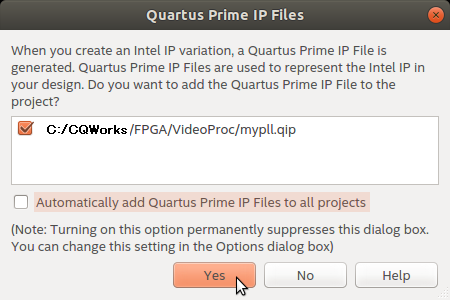

●カメラからの動画を映すだけのプロジェクト 「まずはLチカから」でLEDを光らすプロジェクトを作成しましょう。 Quartus Prime Liteを立ち上げ、Open Projectから先ほど作成したLチカのプロジェクトVideoProc.qpfを選択。 メニューのTools -> IP Catalogを選択。 Library -> Basic Functions -> Clocks: PLLs and Resets -> PLL -> PLL Intel FPGA IPをダブルクリック。 名前はmypllとし、VHDLを選択してOK。 Reference Clock Frequencyは50MHz、Number of Clocksを４とし、clkout0のActual Frequencyは48MHz、clkout1のActual Frequencyは96MHzにします（＊１） （＊１）50MHzのクロックからPLLで48MHz, 96MHzを生成する。 clkout1, clkout2, clkout3のActual Frequencyはすべて96MHzとしますが、clkout1だけはPhase Shiftを-3000psとします（＊２）。 （＊２）これを忘れると画像が乱れると思います。その理由はこれ参照。 自動的にPLLが生成されたらEXITをクリック。 プロジェクトにPLLをADDするか聞かれるのでYES。 これでPLLが追加されたので、次はHDLを追加します。 次のページへ 戻る
