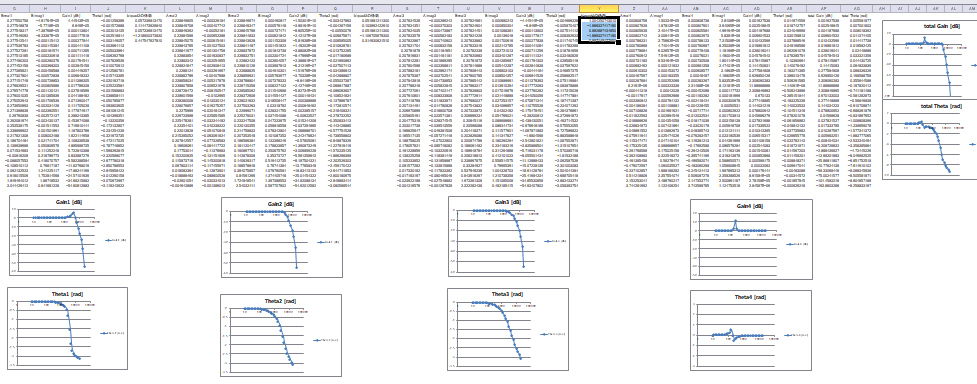

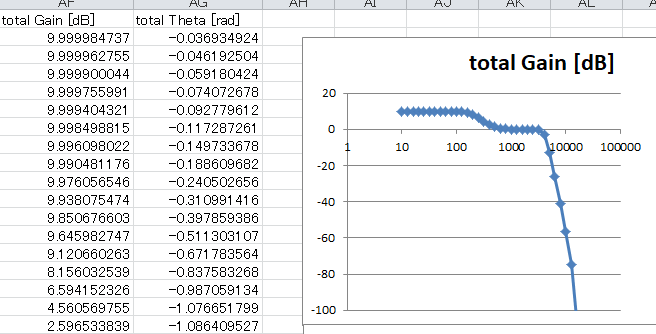

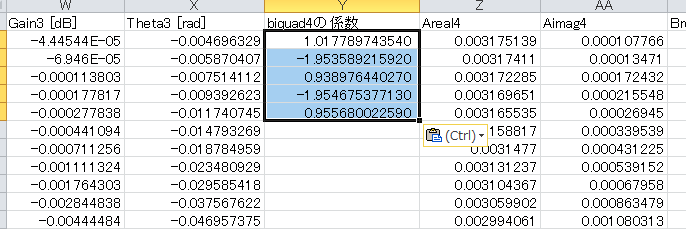

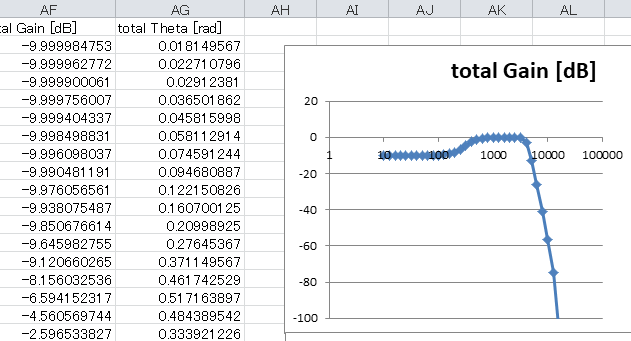

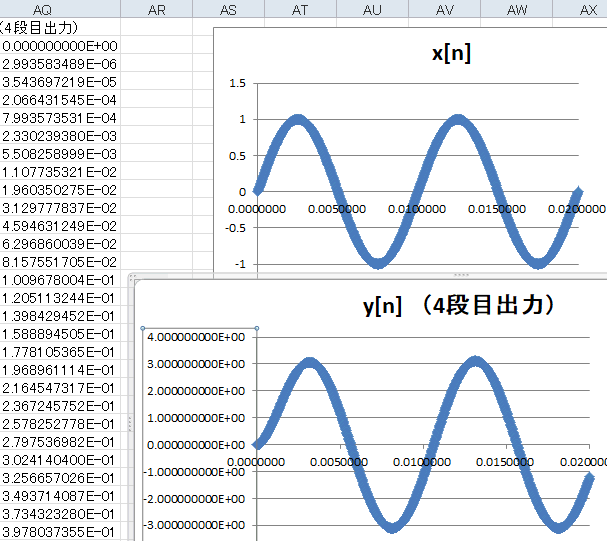

2-02　色々な特性のフィルタを縦続接続させる（続き） 　先ほどはノッチフィルタを追加しましたが、それを「ローシェルビングフィルタ」に変更してみましょう（＊１）。4番目のBiquqadをこれと置き換えます（図2‐20）。 （＊１）Low Shelving Filter, 低域を押し上げたり、押し下げたりするフィルタ。 　　図2-20　係数を変えると全然違った特性に ●低音をブーストするフィルタ 　右の方に周波数特性が描かれています（図2‐21）。このフィルタは300Hz以下を10dBほど持ち上げます。Biquad1〜3がLPFなのでその特性にローシェルビング特性が加わります。 　図2-21　LPFの通過域の低いところが上がる ●io-responseシートで入出力確認 　100Hzのサイン波を入力すると図2‐22のように出力は3倍（約10dB）増幅しています。上図の特性通りです。 　　図2-22　出力が3倍（縦軸のスケールを変えてある） ●逆に押し下げることもできる 　ローシェルビングフィルタは低域を押し下げることもできます。この係数に変えると、300Hz以下が-10dBほど減衰しています（図2‐23）。 図2‐23　超低音を抑える作用がある ●ノッチフィルタとは逆に特定周波数を上げるフィルタ 　この係数に変えると「ピーキングフィルタ」になります。図2‐24のように200Hzだけが12dBほど持ち上がっています。 図2‐24　特定の周波数の音が大きくなる ●各Biquadの特性を見てみる 　各列の下の方に各Biquadの周波数特性があります。最初の3つがLPF、最後の1つを色々な特性に変えました。それら4つを加算したものがトータルの周波数特性となります（右端）。 図2‐25 EXCELの表示スケールを縮小して確認 最初のページへ 目次へ戻る
