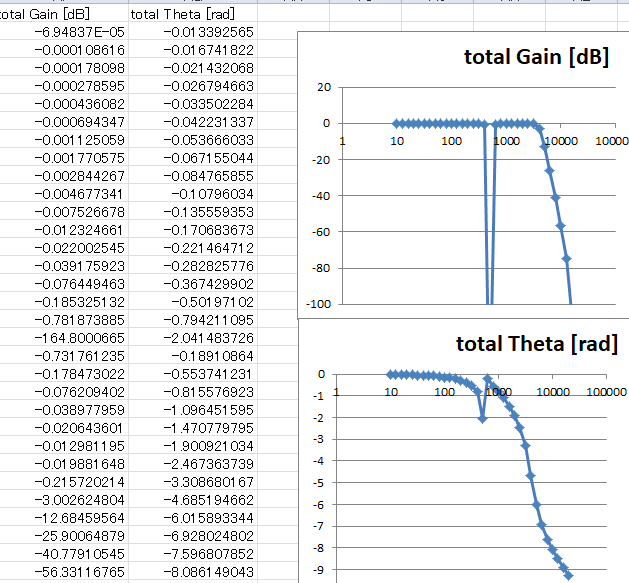

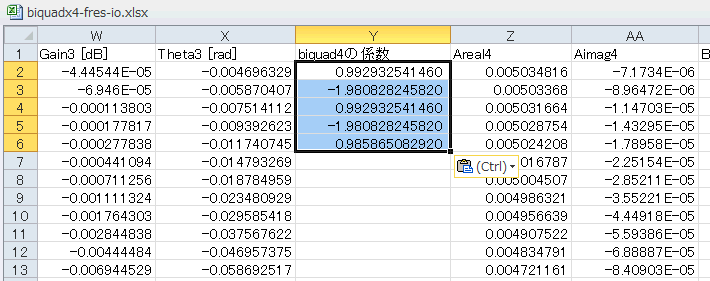

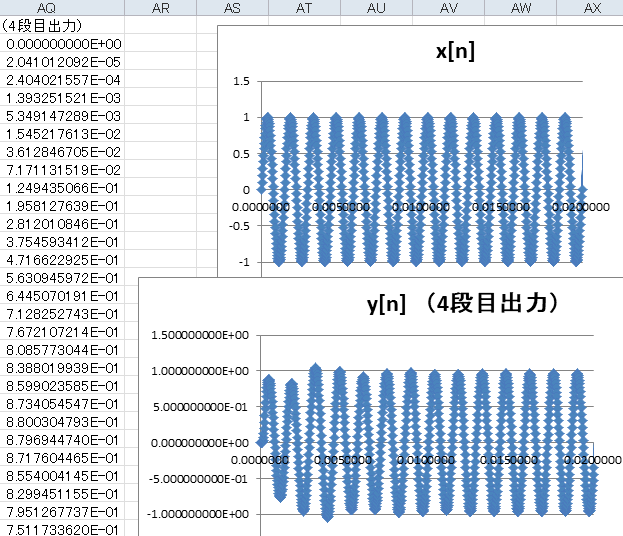

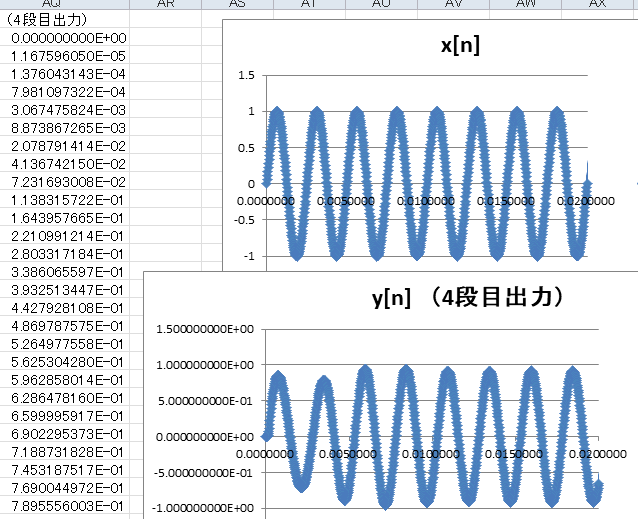

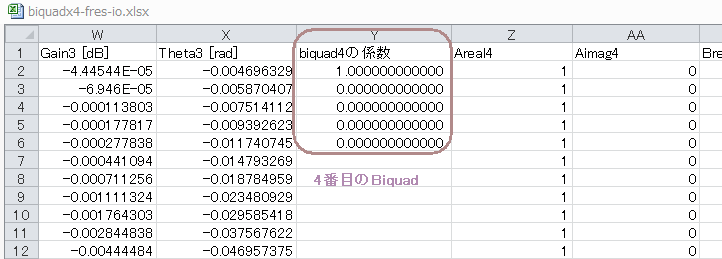

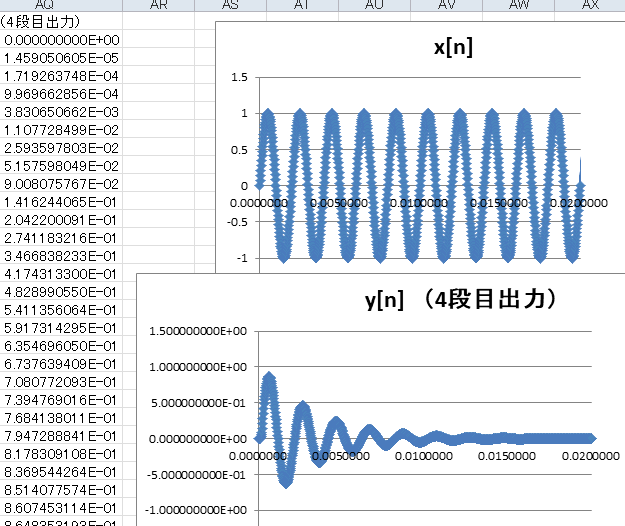

2-02　色々な特性のフィルタを縦続接続させる 　先ほどのEXCELでHPFをLPFに変えました（＊１）。このように4kHzまでは平坦(0dB)、その後急峻に減衰していきます。 （＊１）デフォルトはHPFだったが、Biquad３個の係数をこれと置き換えてLPFにした（6次のIIRフィルタ）。 　EXCELシートではBiquadを最大4段まで縦続接続できます。図2‐15のように4番目はスルーフィルタになっているので、これに色々な特性を持たせてみましょう。 　　図2-15　f-responseシートのY列が4段目の係数 ●スルーフィルタをノッチフィルタに 　4番目のBiquadの係数をこれと置き換えます（図2‐16）。これは「ノッチフィルタ」という、特定の周波数（この場合500Hz）を取り除くフィルタです。 　図2-16　最多で4段縦続接続できる ●LPFに新たなノッチ特性が加わる 　同シートの右の方の周波数特性を見てみましょう（図2‐17）。4kHzまで基本的にローパス特性ですが、500Hzだけ極端に減衰しています。4つのBiquadのうち、最初の3つがLPFで、最後の1つがノッチフィルタ、縦続接続だとそれらの特性が加算されます。 　　図2-17　低い周波数は通過だが500Hzだけは通さない ●io-sinwaveシートの右端を見る 　入力の周波数を変えてみましょう（READMEシートのB5セル）。図2‐18(a)は400Hzで、ここはほぼ通過しますが、同図(b)のように500Hzになると突然減衰します。そして同図(c)のように700Hzまで上げるとまた通過域に戻ります。 図2‐18(a) 400Hz 図2‐18(b) 500Hz 図2‐18(c) 700Hz 次のページへ 目次へ戻る
