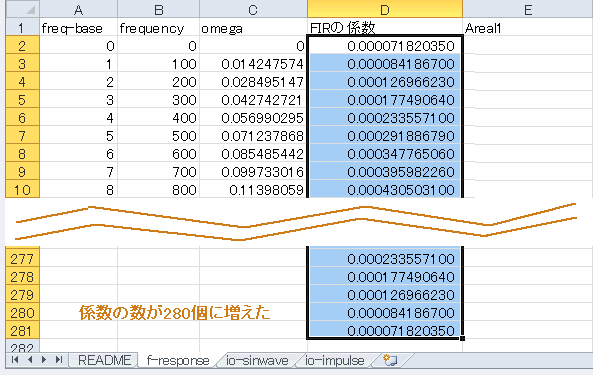

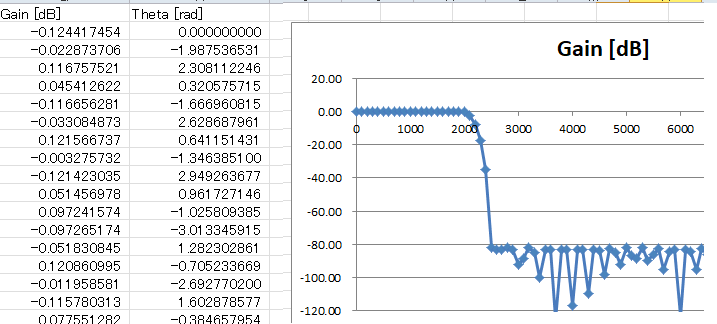

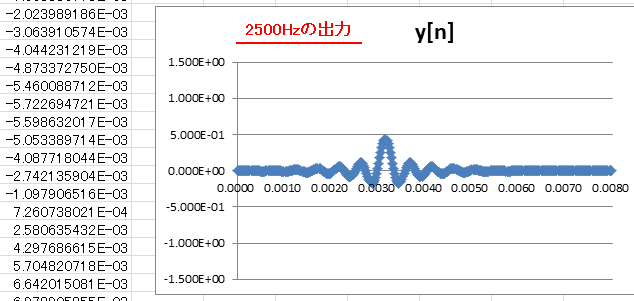

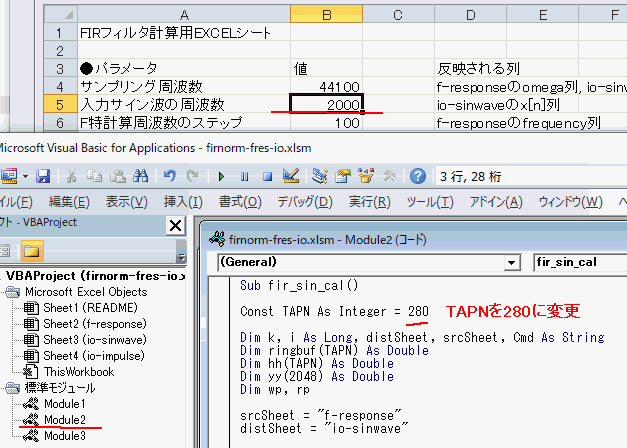

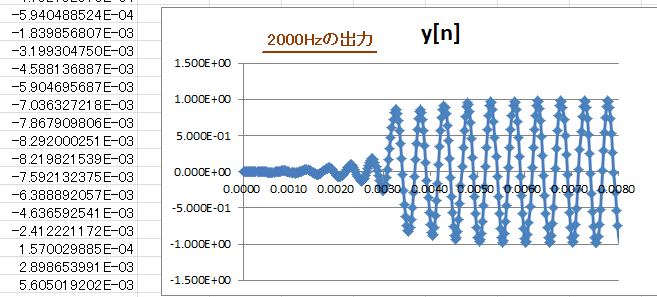

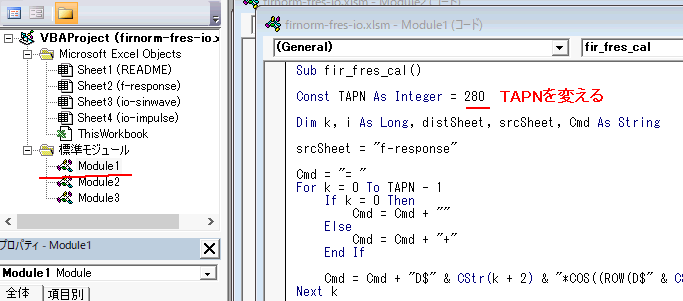

3-03　タップ数を増やしてより急峻・複雑な特性 ●係数を140→280に増やす 　FIRのタップ数を増やすと更に急峻な特性を作り出すことができます。これから係数をコピーしてf-responseシートのD列にペーストしてみましょう（図3‐36） 　　図3-36　デフォルトの係数は140個だった ●VBAを少し変更してF特の計算 　タップ数が280に増えました。Module1で周波数特性を計算しますが、図3‐37のようにTAPNを140→280に変えてから実行しましょう。 　　図3-37　VBAを変更するのを忘れずに！ ●多係数でメリハリの利いたフィルタリング 　280タップになったおかげでさらに急峻になりました。2000〜2500Hzにかけて一気に80dB以上減衰しています（140タップは2000〜3000Hzで減衰だった） 　　図3-38　f-responseシートの右の方にグラフ ●TAPNを変更して出力の計算 　2000Hzの入出力を見てみましょう。図3‐39のようにREADMEシートやModule2を変更（TAPN=280）して実行しましょう。 　　図3-39　変更してからVBAを実行 ●2kHzはぎりぎり通過域 　io-sinwaveシートを見ると図3‐40のように2000Hzは通過しています（0dB)。また遅延は3.16ms程度になります(（280-1)/2/44100 = 0.00316) 　　図3-40　6ms辺りで安定して0dB ●2.5kHzはぎりぎり減衰域 　入力を2500Hzに変えて出力を計算すると図3‐33のように-80dB以上減衰します。この場合も遅延は3.16ms程度です。 　　図3-41　6ms辺りで安定して-80dB 次のページへ 目次へ戻る
