4-02 EXCELのアドインでフーリエ解析
●アドインを使って楽をしよう！

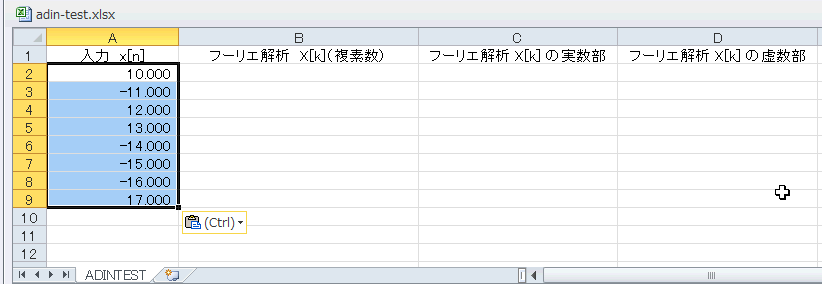

前節では自力で8点のDFTやFFTを実行しましたが、本節ではEXCELの「アドイン」を使ってみます。適当なEXCELファイルを開き、これをコピペしましょう（図4‐16）。これが入力になります。 |
図4-16

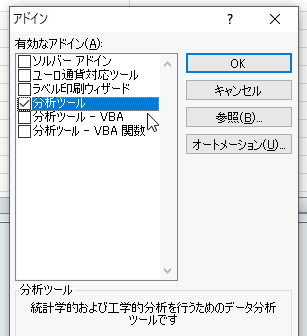

| アドインを使うにはEXCELのオプションからアドイン→設定をクリックします（図4‐17）。 |
図4-17
 図4-18

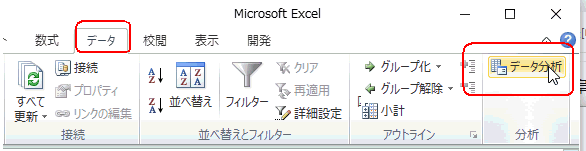

| データタブから「データ分析」をクリックします（図4‐19）。 |
 図4-19

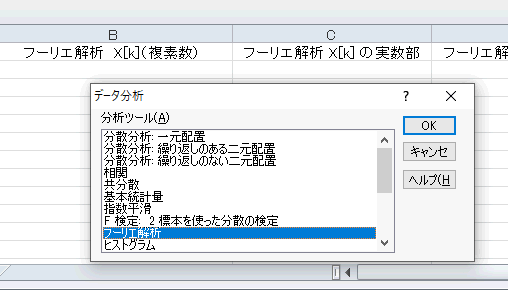

| 図4‐20のように「フーリエ解析」を選択してOK。 |
 図4‐20

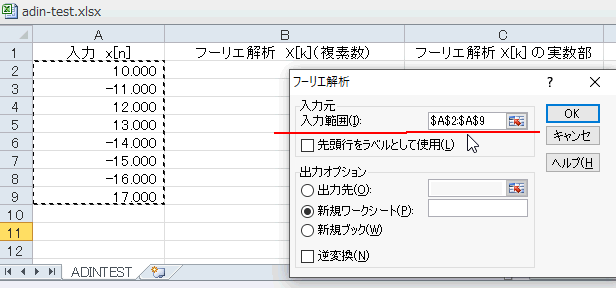

| 入力範囲を設定します。図4‐21のように8個の入力を選択。 |
 図4-21

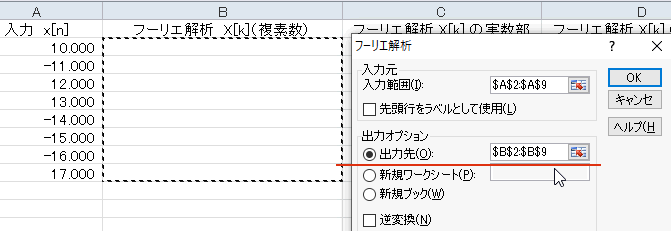

| 次に出力先を選択します。図4‐22のように8個ぶんのエリアを選択してOK。 |
 図4-22

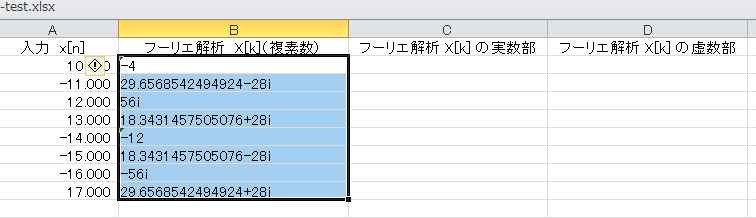

| 出力先にフーリエ解析結果が現れます。このように複素数になります（図4‐23）。 |
図4-23

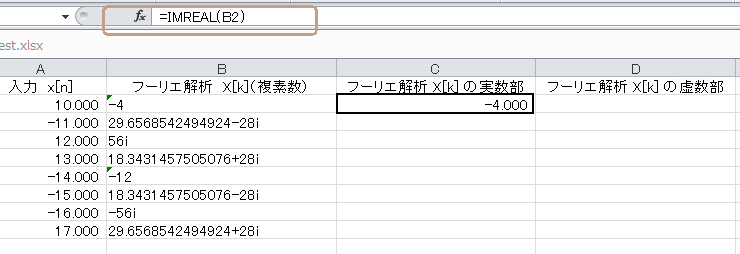

| 図4‐24のようにIMREAL関数を使って複素数から実数部を取り出します。 |
図4-24

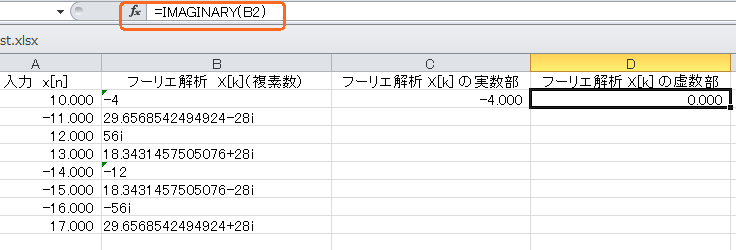

| 虚数部はIMAGINARY関数で取り出します（図4‐25）。 |
図4-25

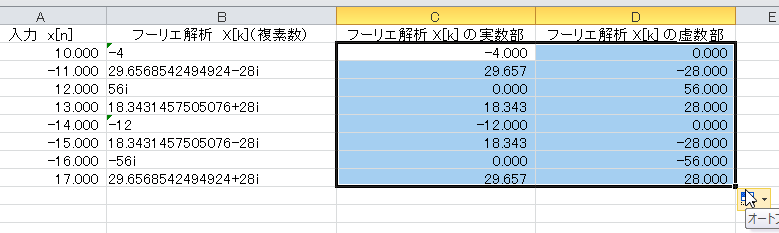

| 図4‐26のように枠を広げて、8個ぶんの実数部・虚数部を取り出します。自力で（アドインなしで）行った8点DFT/FFTと比較して一致を確認しましょう。 |
図4-26
