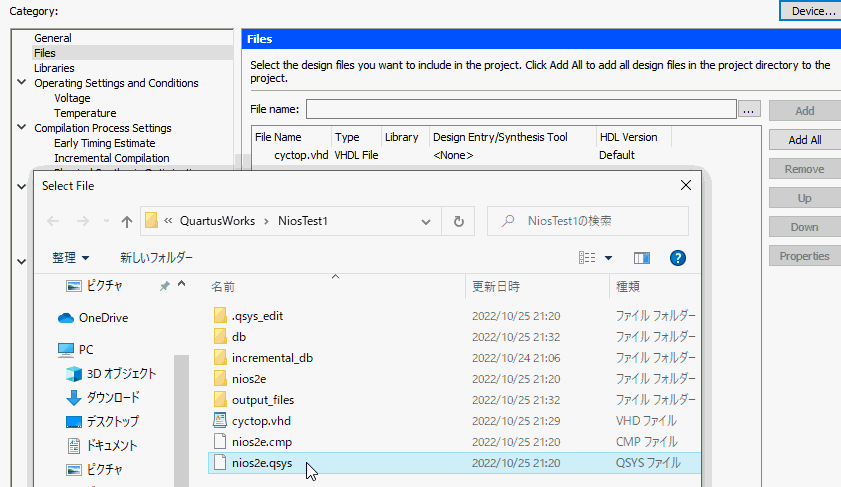

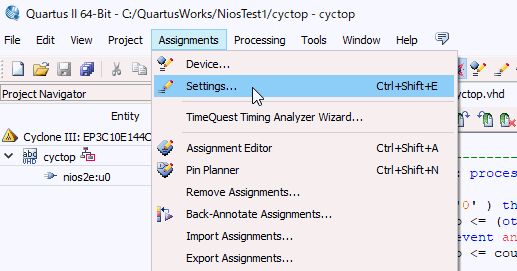

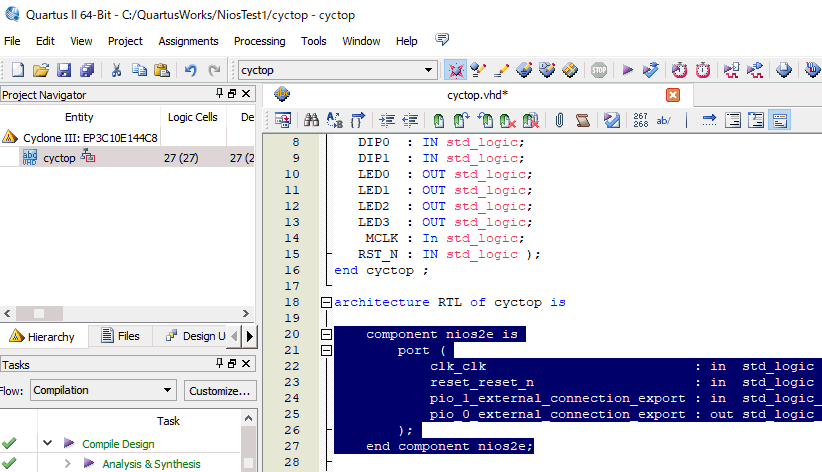

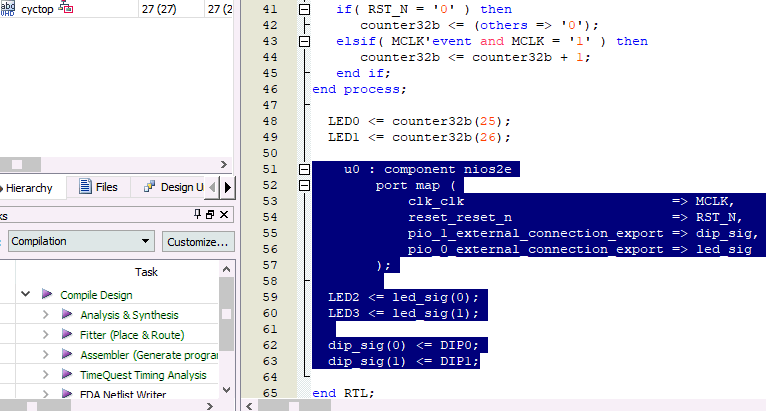

 QuartusIIに戻ってメニューからAssignments -> Settingsを選択。 Filesを選択し、下図のようにnios2e.qsysをブラウズして選択します。 ここでAddボタンを押すのを忘れずに！下図のようにnios2e.qsysを追加します cyctop.vhdを開き、architectureの下にこれをコピーします。Qsysでpio_0とpio_1を組み込んだのでそれらが入出力として定義されています。クロックとリセットは必須です。componentがnios2eになっているのはQsysでそう名付けたからです。 次にend RTLの前にこれをコピーしましょう。port mapはNiosIIシステムの結線で、それらはDIPスイッチやLEDとつながります。 componentやport mapの書き方が分からないときはQsysのメニューのGenerate ->
HDL Exampleを参考にしましょう。
|
