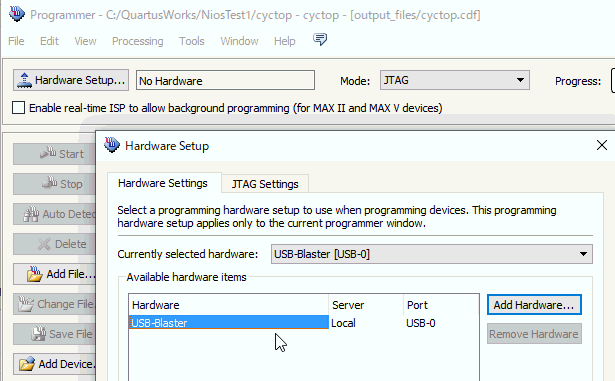

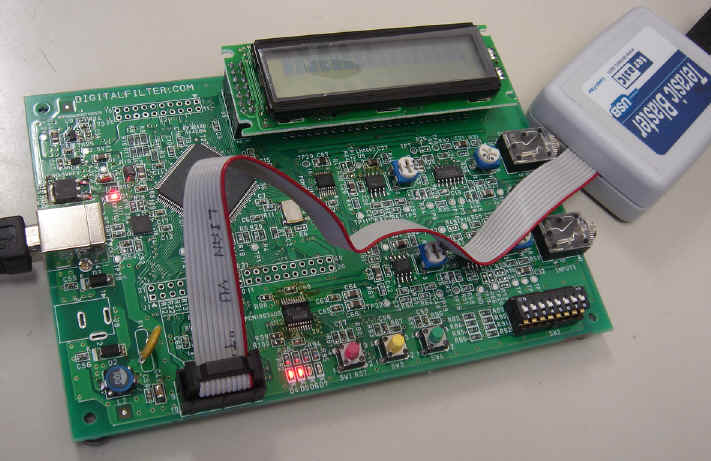

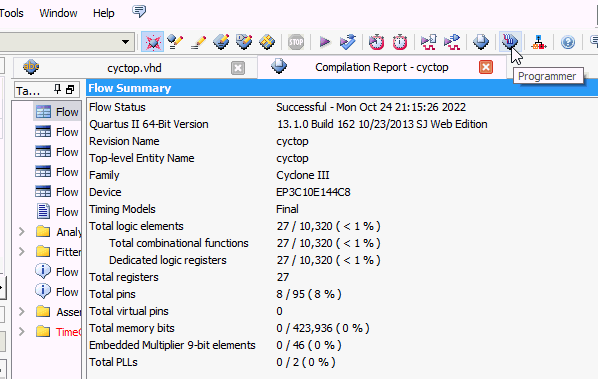

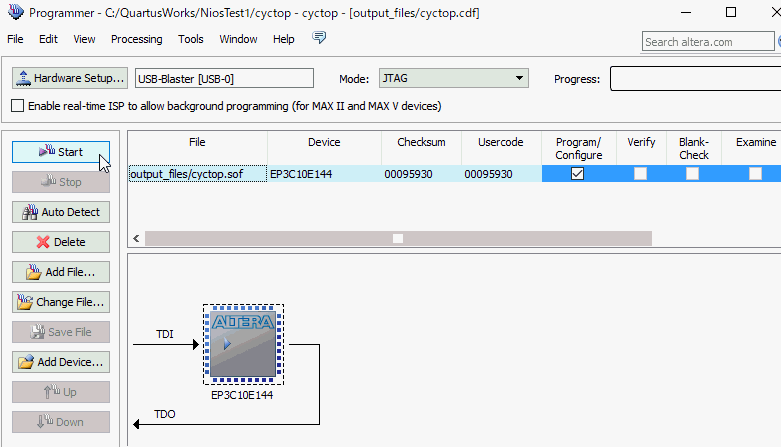

 パソコンと本製品（DFAL3C10）をUSB-Blaster（別売り）で繋ぎ、Programmerのアイコンをクリックしましょう。 Programmerウインドウが現れます。No HardwareとなっていたらHardware SetupでUSB-Blasterを選択します。 cyctop.sofが選択されていなかったらChange Fileでoutput/cyctop.sofを選択します。その後Program/CofigureをチェックしてStartをクリックします。プログレスバーは１，２秒で100％になると思います。 うまくいかない場合は以下を確認。１．ホスト（パソコン）とターゲット（FPGA基板）をダウンロードケーブルでつないでいるか（ドライバのインストール）。 ２．Hardware Setupがそのケーブルになっているか。 ３．ModeがJTAGになっているか。 ４．FPGA基板の電源がONになっているか、配線ミスはないか。 ５．QuartusIIのリスタート、パソコンの再起動でうまくいく場合があります。 ターゲットがDFAL3C10基板の場合はこのように左側2個のLEDがチカチカするはずです。 この時点ではNiosIIは使っていません。ハードウエア（VHDL)でLEDを光らせているだけです。
|
