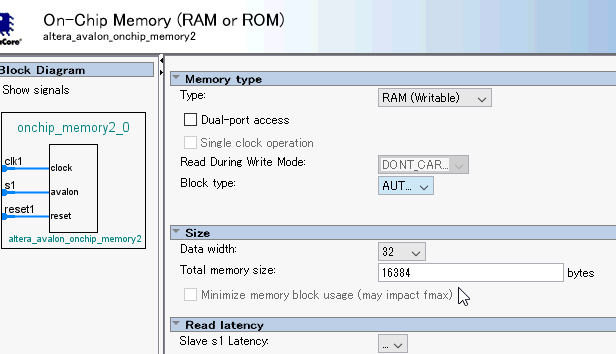

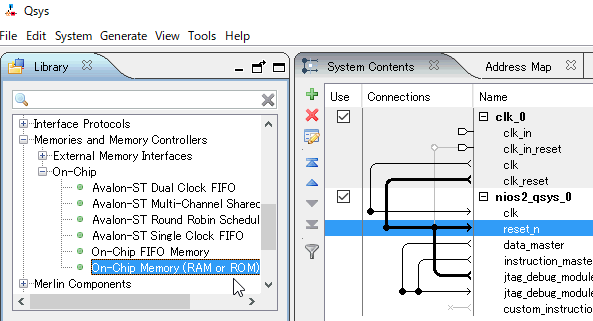

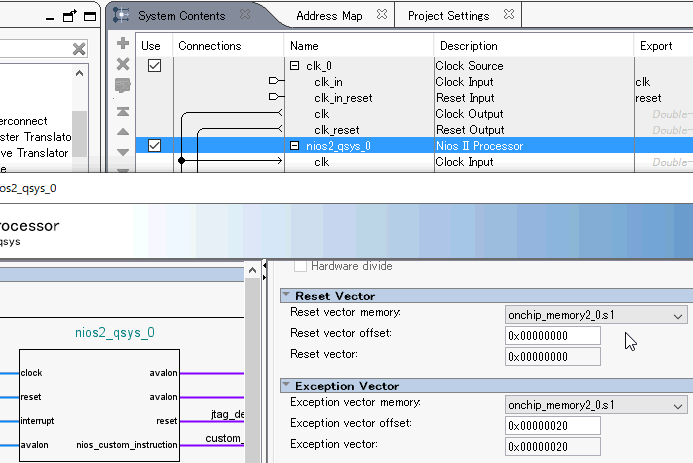

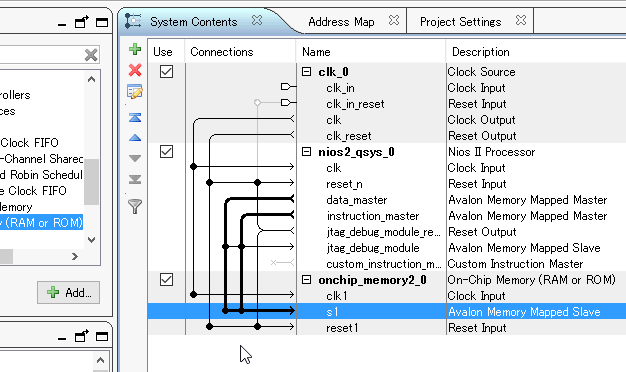

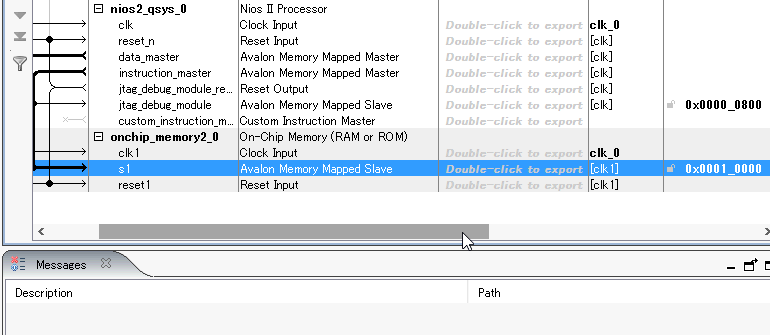

 Memories and Memory Controllers→On-Chip→On-Chip Memory（RAM or ROM）をダブルクリック。 Total Memory Sizeを16384としてFinishでウインドウを閉じます。 下図のようにonchip_memory2_0のclk1, s1, reset1を繋ぎます。 nios2_qsys_0をダブルクリックし、Reset Vector, Exception Vectorどちらもonchip_memory2_0.s1にしてFinish。 メッセージウインドウにoverlapsのエラーが出ています。 onchip_memory2_0のBase列を0x0001_000にします。するとErrorが消えると思います。 NiosIIプロセッサはメモリがないと使えないのでこのステップは必須です。
|
