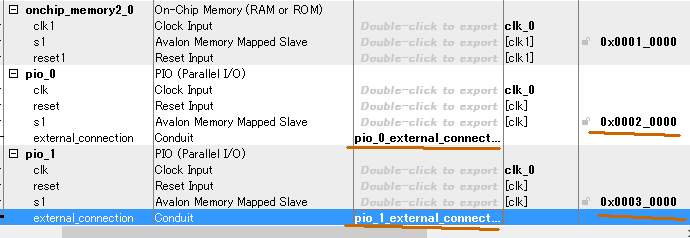

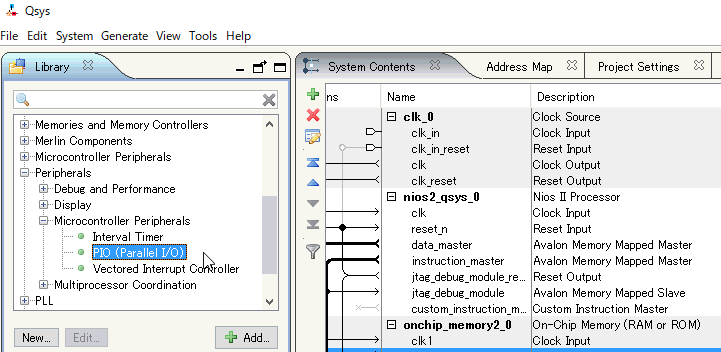

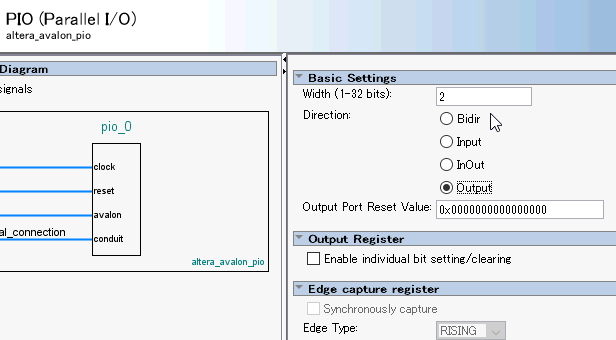

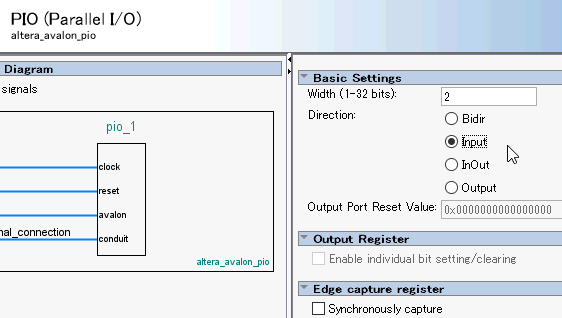

 Peripherals→Microcontroller Peripherals→PIO(Parallel I/O)をダブルクリック。 Widthを2、Output ports onlyとしてFinishをクリック。 もう一度PIOをダブルクリックし、Widthを2、そしてInput ports onlyとします。 次にPeripherals→Debug and PerformanceのSystem ID Peripheralをダブルクリック。 Warningが出ますが、Finishをクリック。 メッセージウインドウには「名前をsysid_0からsysidに変えなさい」と出ています。 Module Nameのsysid_0の上で右クリック→Renameで名前をsysidに変更します。 今回NiosIIプロセッサはPIO入力(pio_1)の値を見て、PIO出力(pio_0)を制御します。また、sysidはSOPCが更新されたかどうかを確認するIDです（なくても動くと思いますが、あると安心です）。
|
