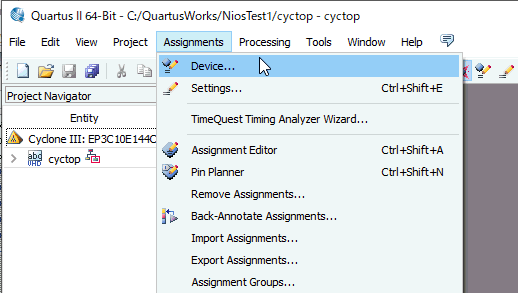

 QuartusIIに戻り、Assignments→Deviceを選択。

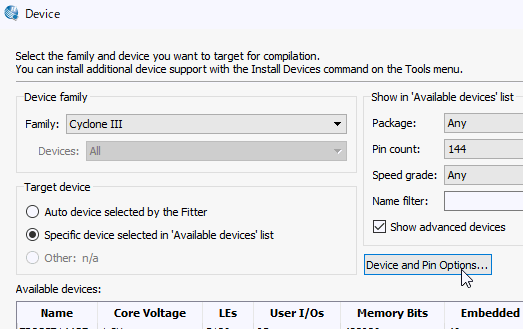

Device and Pin Optionsをクリック。

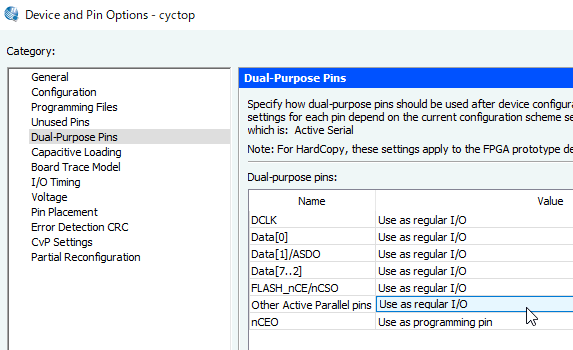

Dual Purpose Pinsタブでコンフィギュレーション用のピン設定を変えましょう。nCEO以外はUse
as regular I/Oとします（CycloneIIIファミリ以降において、EPCSフラッシュデバイスに書き込む際にはこれらの設定が必要です）。

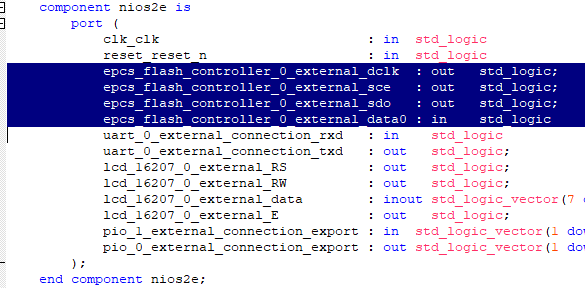

component nios2eの中にこれをコピーし、先ほど組み込んだEPCSのインターフェースをNiosIIから出します。

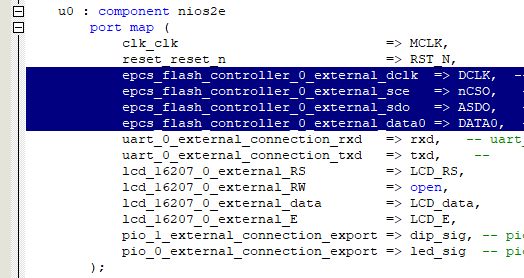

次に、nios2e_instのポートマップにこれを追加して外部ポートと配線します。

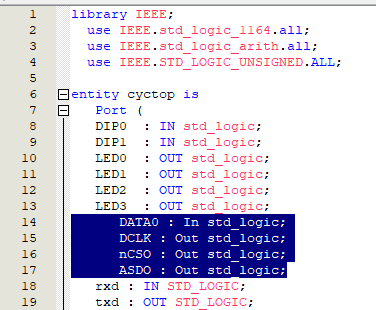

次に、entity cyctopにこれを追加します。EPCSの入出力です。
cyctop.qsfを開き、これを追加します。EPCSのピンアサインです。

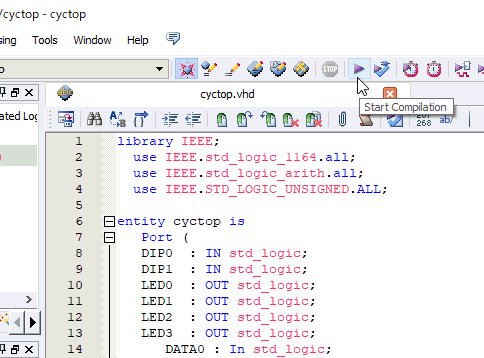

vhdとqsfファイルをセーブしたのち、Start Compilationをクリック。

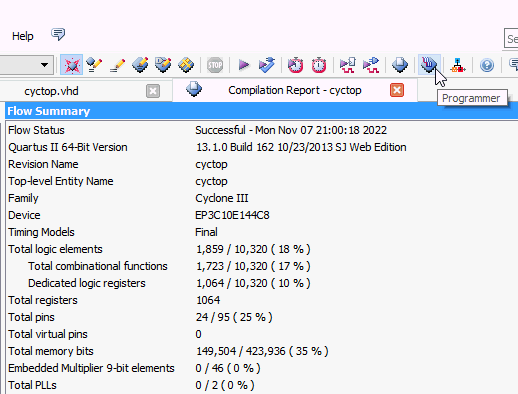

コンパイルに成功したらProgrammerをクリック。

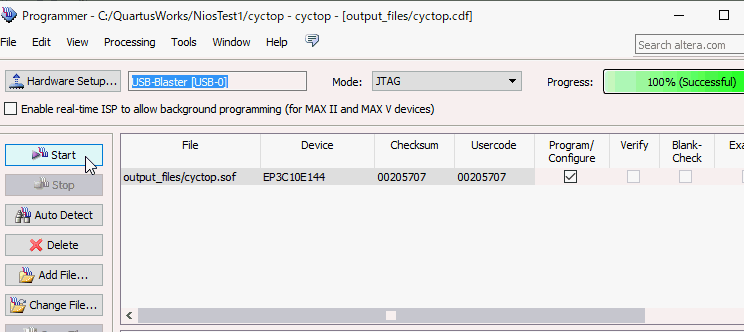

cyctop.sofを選択し、Program/CofigureをチェックしてStartをクリック。
これでDFAL3C10基板にEPCSコントローラが組み込まれました（まだEPCSの中身は書き込まれていません）。
|
