 NiosII SBTからNiosTest1を選択し、NiosII Application and BSP from Templateを選択します。

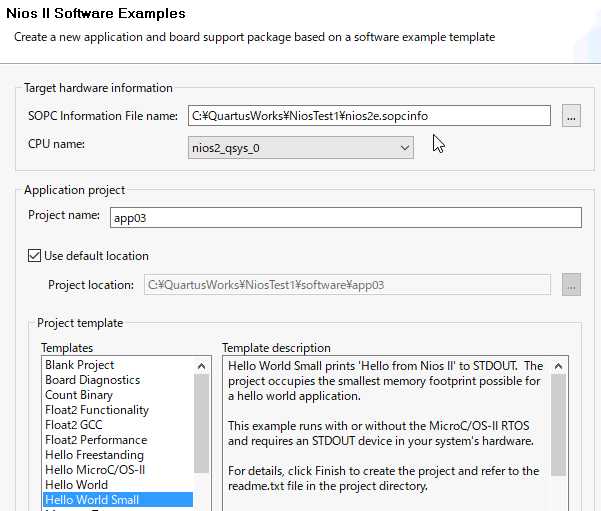

nios2e.sopcinfoを選択、Project nameをapp03としてHello World Smallを選択しFinish。

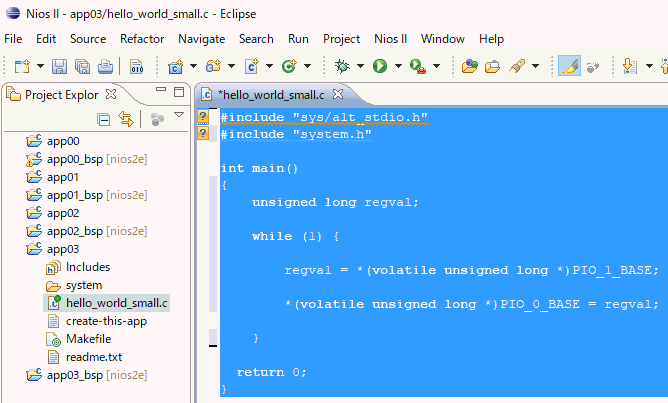

次にapp03のhello_world_small.cをダブルクリックで開き、その中のすべてをこれと置き換えます。

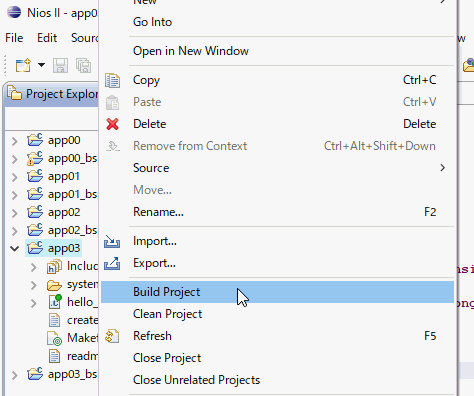

セーブしたのち、app03の上で右クリックし、Build Projectを選択。

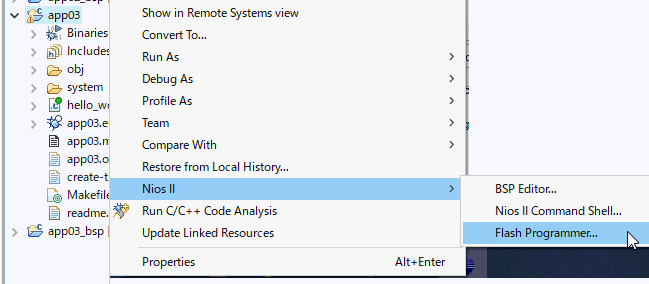

ビルドが成功したらNiosII→Flash Programmerを選択しましょう。
File→NewでNiosTest1\nios2e.sopcinfoを選択してOK。

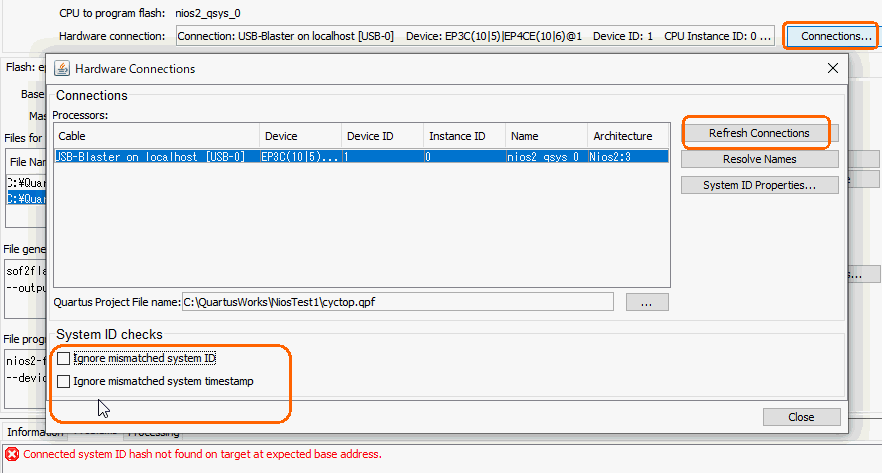

ここでエラーが出る場合→①EPCSコントローラを含んだ回路をFPGAにダウンロードしたか、②sopcinfoファイルのディレクトリはNiosTest1か、③ケーブルの接続、基板の電源などは正しいかなどを確認。また下図のように、ConnectionsボタンからRefresh
Connectionsボタンを押したり、Ignore mismatched... を２つチェックしてみましょう。④Windowsのアカウント名が日本語だとうまくいかない場合があるようです。

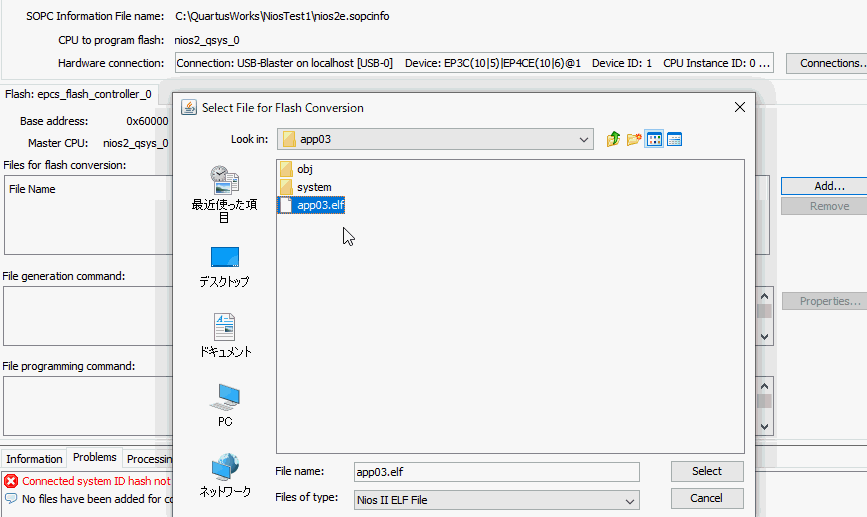

Addボタンをクリックし、app03.elfを選択します。これはソフトの情報が入ったファイルです。

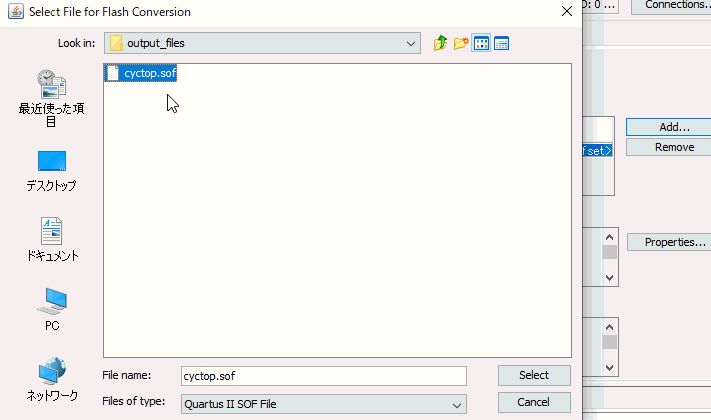

output_filesディレクトリにcyctop.sofがあるのでそれもAddします。これはハードの情報が入ったファイルです。

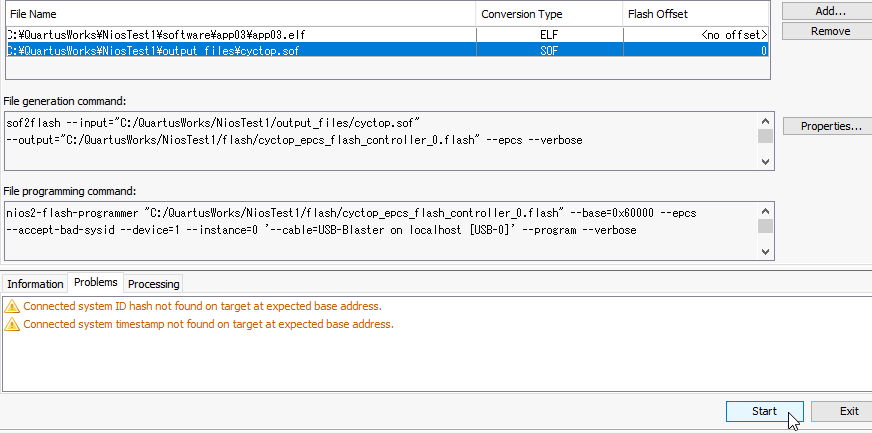

Startをクリックするとflashファイルが生成され、EPCSにプログラムされます。

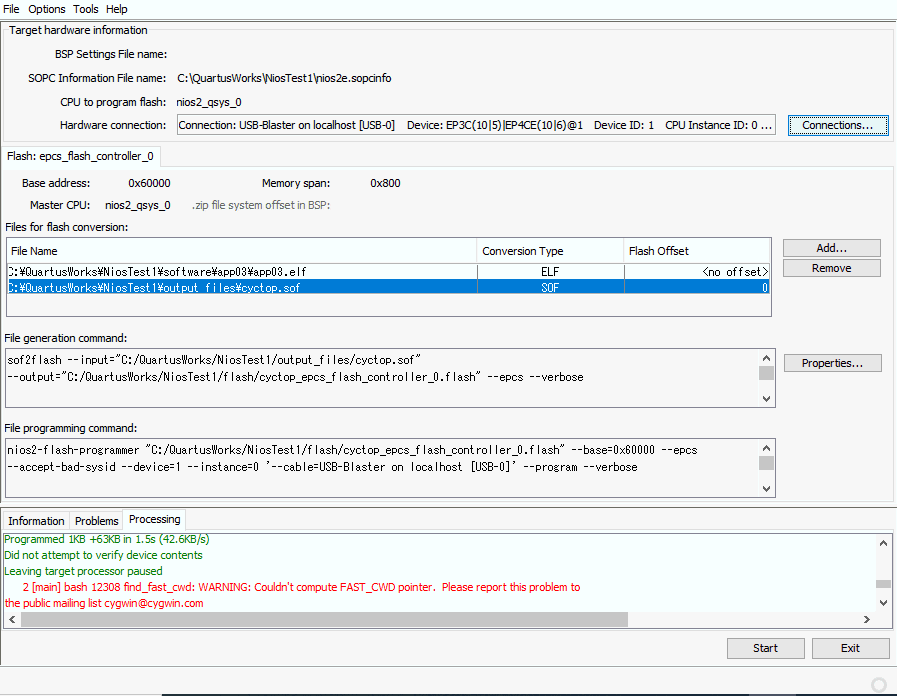

プログラムには１分弱かかります。エラーなくLeaving target processor pausedが出たら成功です。（下図のような赤字メッセージは問題ないようです）

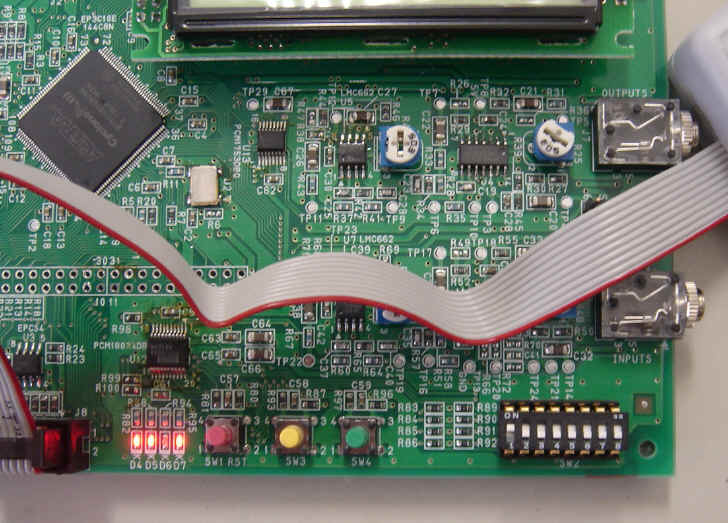

いったん電源を切ってから再投入します。DFAL3C10基板の場合、左2つのLEDがチカチカ、右2つのLEDはDIPスイッチと連動していることを確認しましょう。
これでFPGAのハード・ソフトともに不揮発性になりました！
|
