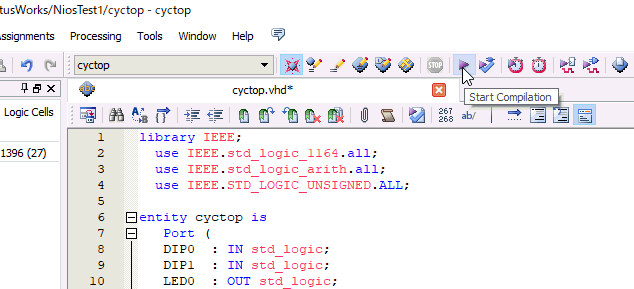

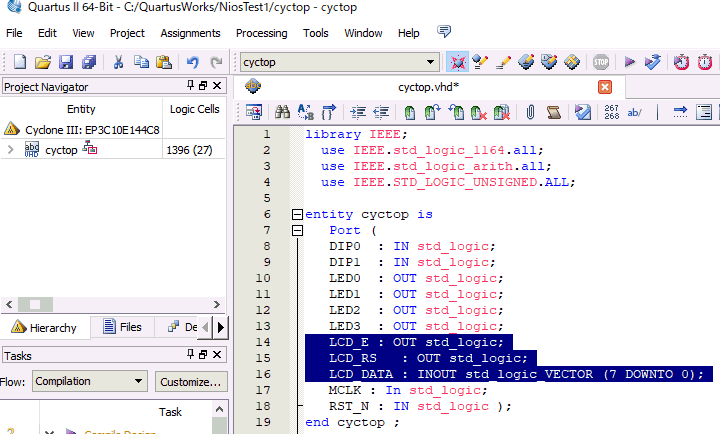

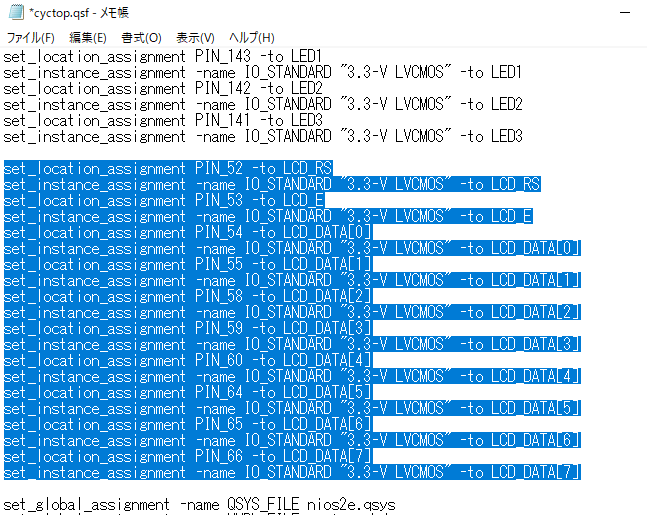

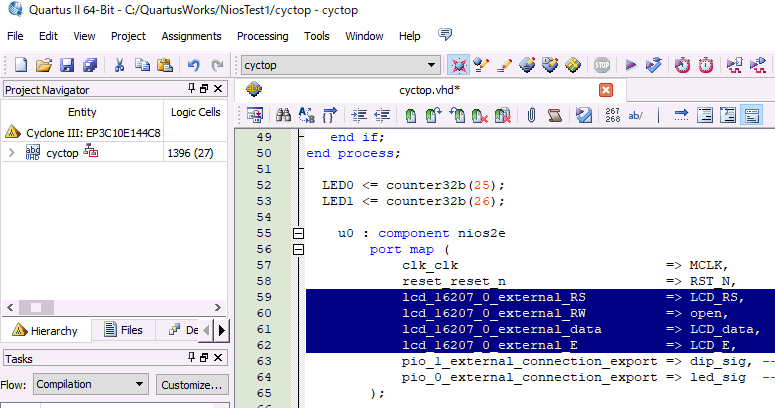

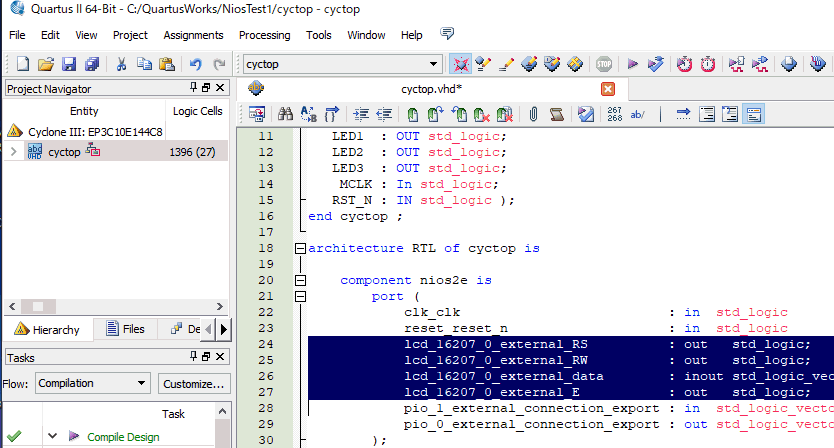

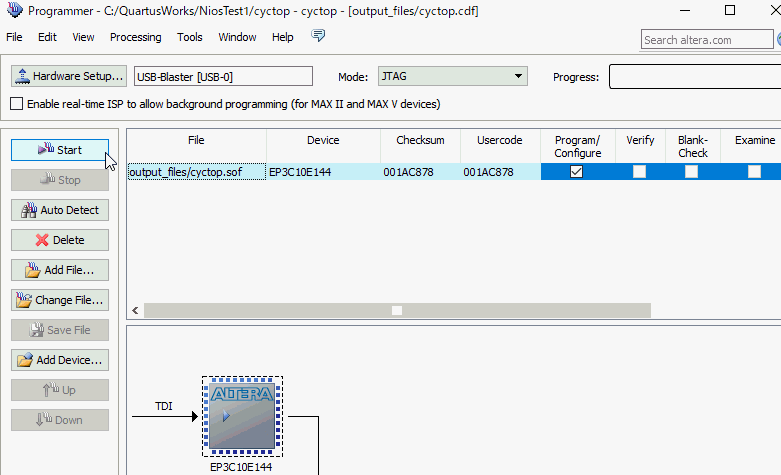

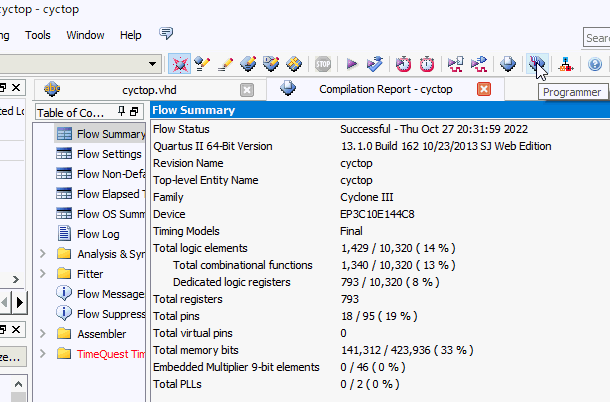

 QuartusIIに戻って、component nios2eの中にこれをコピーします（先ほど組み込んだLCDのインターフェースをNiosIIから出す）。 次に、nios2eのポートマップにこれを追加します（LCD_RWだけはopen）。 今度はentity cyctopにこれを追加します。LCD_RW以外はFPGAの外部に出力します。LCD_DATAは8ビット形式です。 最後にcyctop.qsfを開き、これを追加します。LCDモジュールのピンアサインです。 vhdとqsfファイルをセーブしたのち、Start Compilationをクリック。 コンパイルに成功したらProgrammerをクリック。 cyctop.sofを選択、Program/ConfigureをチェックしてStart。プログレスバーは1，2秒で100％になります。 DFAL3C10基板にLCDコントローラが組み込まれましたが、まだソフトがないので何も表示されないはずです（LEDがチカチカするだけ）。
|
