 NiosII SBTをスタートし、先ほどのNiosTest1を選択します。

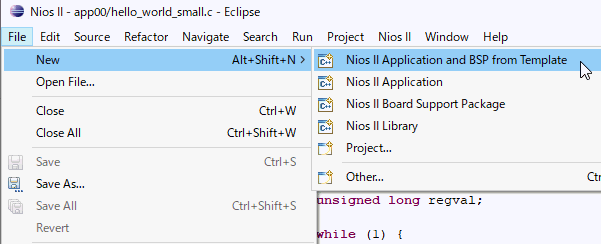

NiosII Application and BSP from Templateを選択。

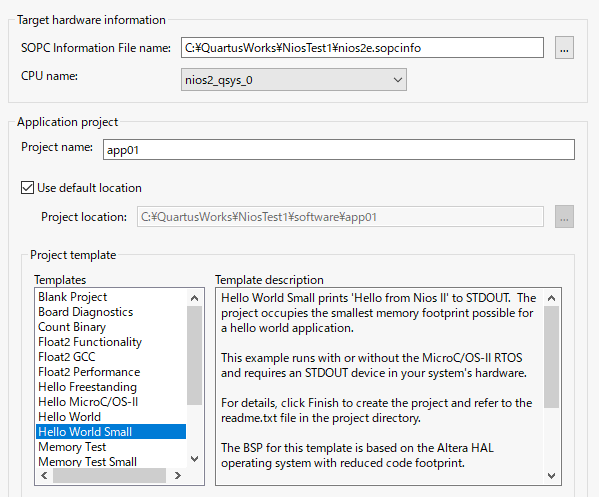

nios2e.sopcinfoを選択、Project nameをapp01としてHello World Smallを選択しFinish。

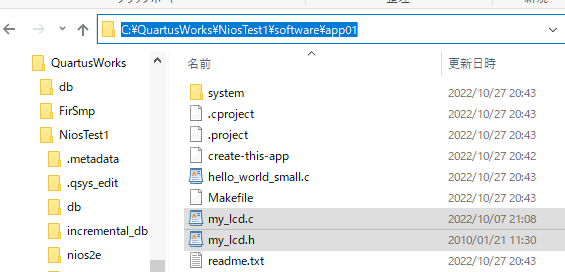

このアーカイブを展開し、my_lcd_c, my_lcd.hをsoftware\app01にコピーする。

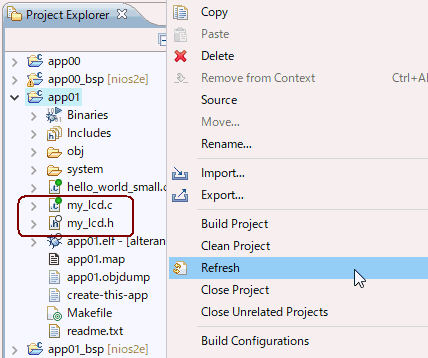

その後app01の上で右クリックし、Refreshを選択します。先ほどのC, Hファイルがインクルードされます。

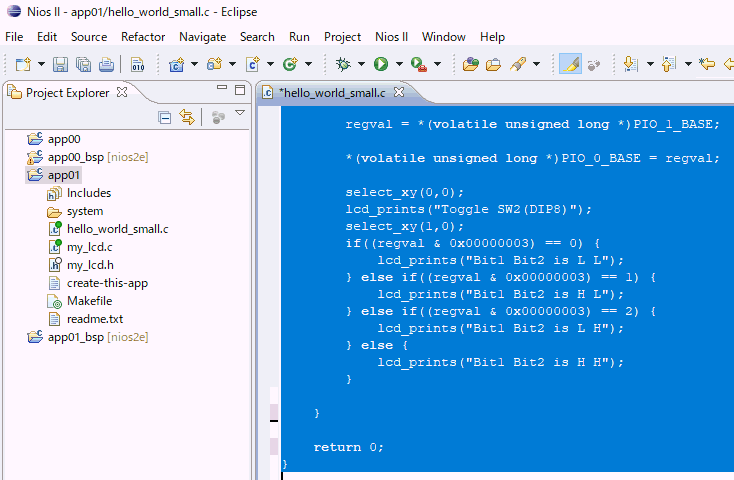

次にapp01のhello_world_small.cをダブルクリックで開き、その中のすべてをこれと置き換えます。

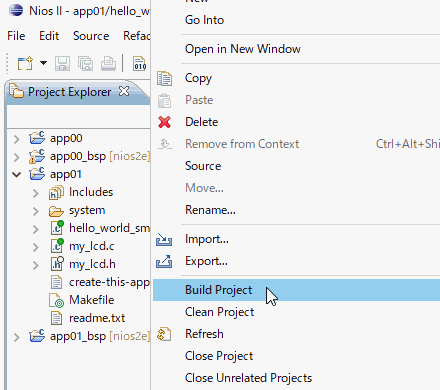

セーブしたのち、app01の上で右クリック、Build Projectを選択する。
ここでエラーが出たら→①LCDコントローラを含んだ回路をFPGAにダウンロードしているか、②app01にmy_lcd.cとmy_lcd.hが含まれているか、などを確認。

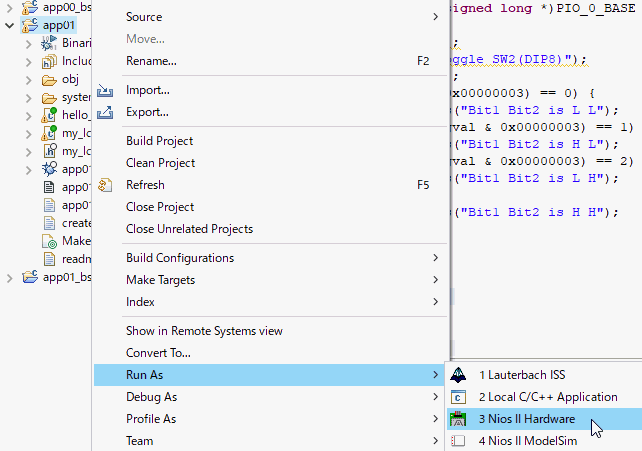

ビルドが終了したらRun As→NiosII Hardwareを選択。

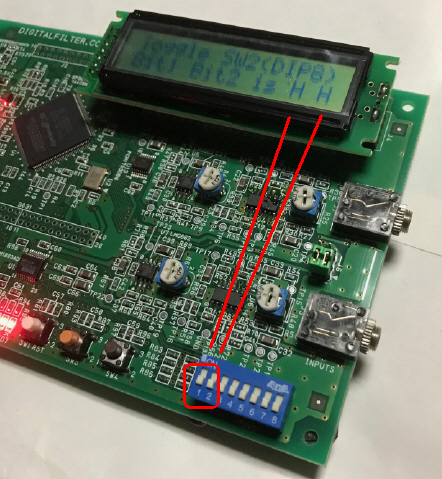

するとLCDに文字が表示されます。DIPスイッチによって表示が変わるのを確認しましょう。
|
