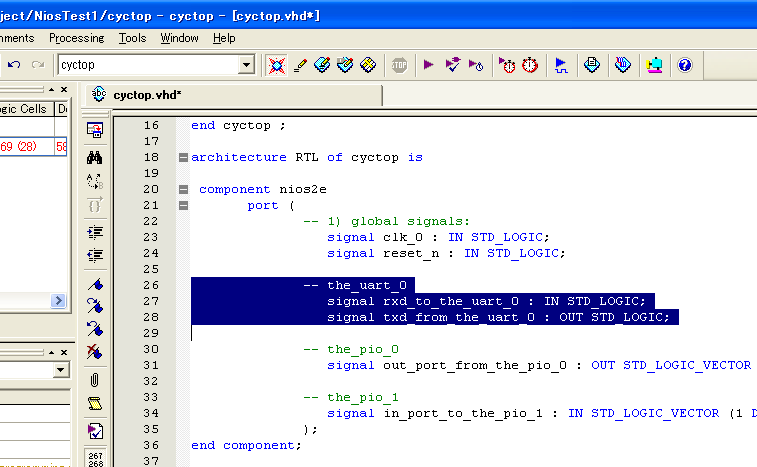

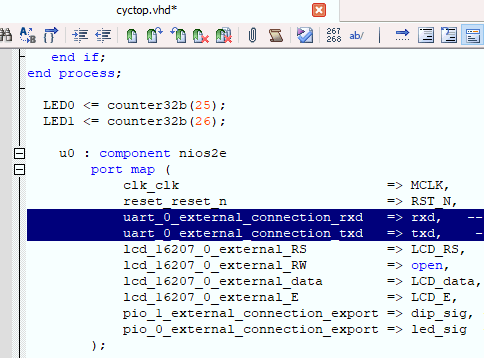

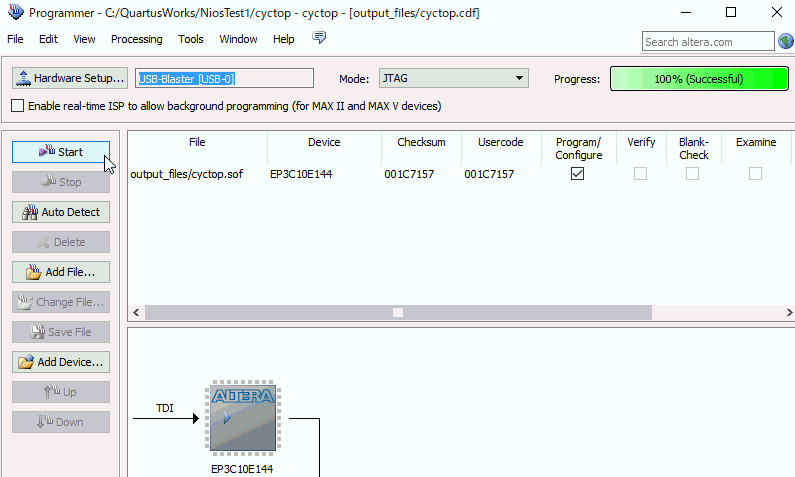

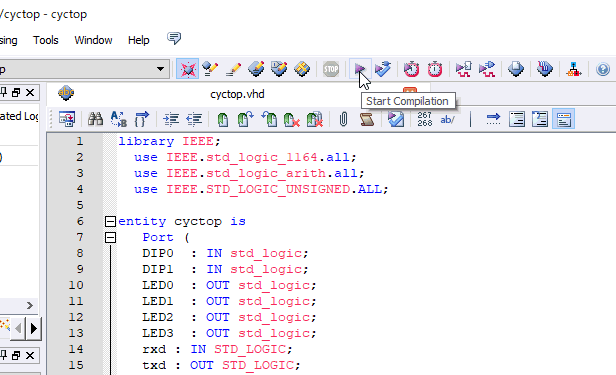

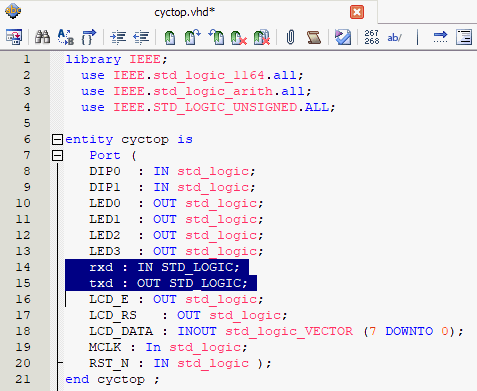

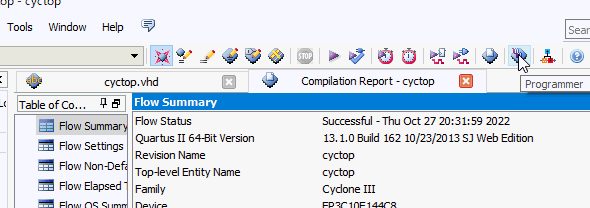

 QuartusIIに戻ってcomponent nios2eの中にこれをコピーします（先ほど組み込んだUARTのインターフェースをNiosIIから出す）。 次に、nios2eのポートマップにこれを追加して外部ポートと配線します。 次に、entity cyctopにこれを追加します。UARTはシリアルなので入力と出力1本づつです。 cyctop.qsfを開き、これを追加します。UARTモジュールのピンアサインです。 vhdとqsfファイルをセーブしたのち、Start Compilationをクリック。 コンパイルに成功したらProgrammerをクリック。 cyctop.sofを選択し、Program/CofigureをチェックしてStartをクリック。 これでUARTコントローラが組み込まれました（まだソフトがないので通信はできません）。
|
