 NiosII SBTからNiosTest1を選択し、NiosII Application and BSP from Templateを選択します。

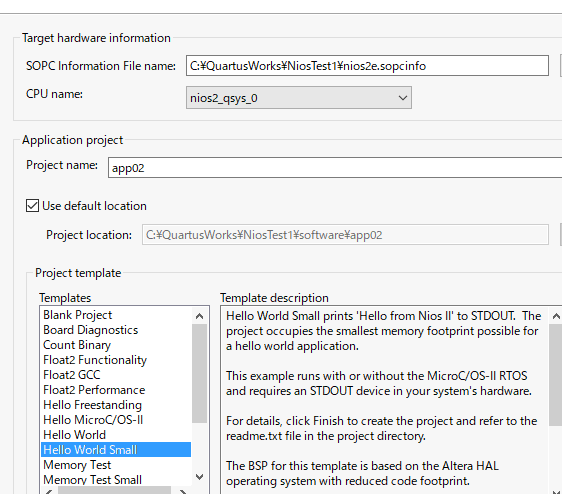

nios2e.sopcinfoを選択、Project nameをapp02としてHello World Smallを選択しFinish。

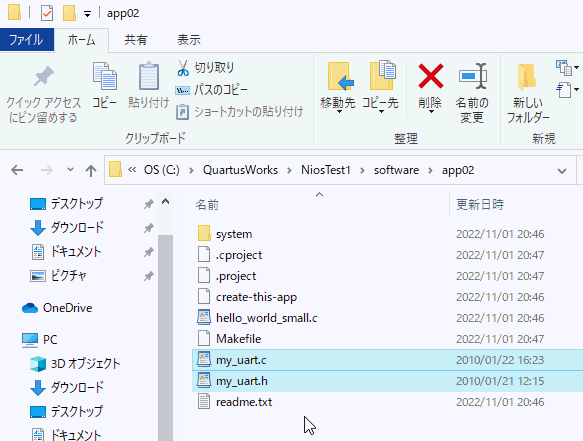

このアーカイブを展開し、my_uart.c, my_uart.hをsoftware\app02にコピーする。

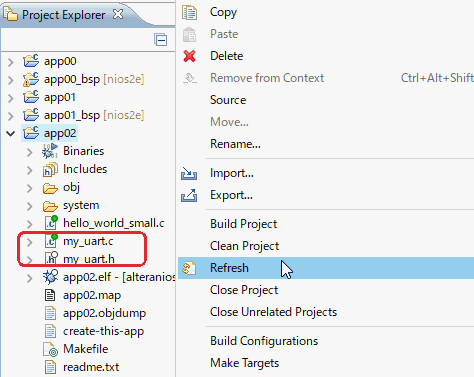

その後app02の上で右クリックし、Refreshを選択する。これによって先ほどのC,
Hファイルがインクルードされます。

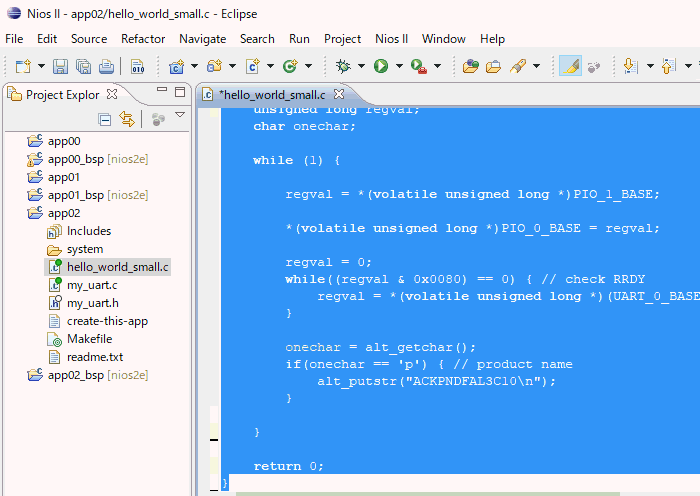

次にapp02のhello_world_small.cをダブルクリックで開き、その中のすべてをこれと置き換える。

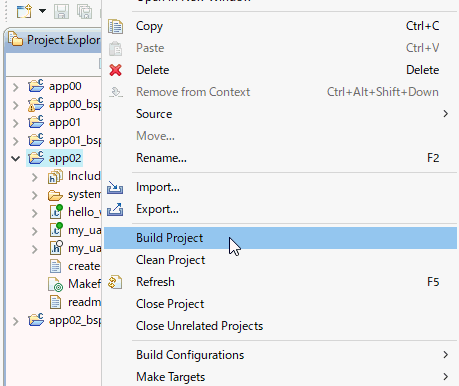

セーブしたのち、app02の上で右クリック、Build Projectを選択する。
ビルドが終了したらRun As→NiosII Hardwareを選択。ダイアログが現れたらRunをクリックします。
ここで、パソコンとDFAL3C10基板をUSBケーブルでつなぎます。この基板にはシリアル−USB変換IC（CP2102）が搭載されています（デバイスドライバが必要）。
AlUsbTest.exe（Windowsアプリケーション）をスタートし、「通信テスト」ボタンをクリックしましょう。パソコンから基板に"p"というキャラクタが送られます。
基板は"p"を受け取ると即座に”ACKPNDFAL3C10”という文字列をパソコンに送り返します。Windowsアプリでそれを確認し、正解ならOKのダイアログを出します。
これによってUARTの送受信が正しく行われていることが分かります。
|
