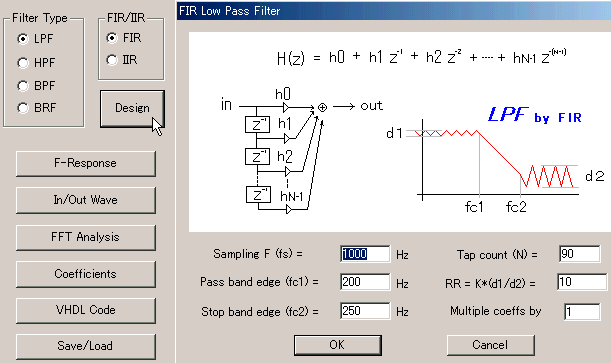

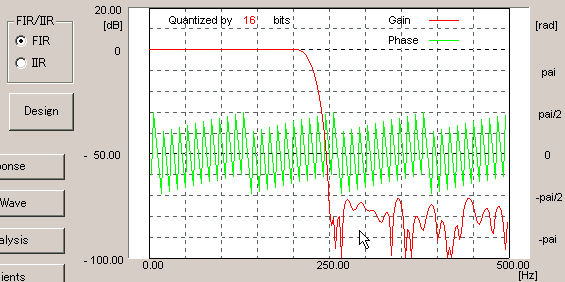

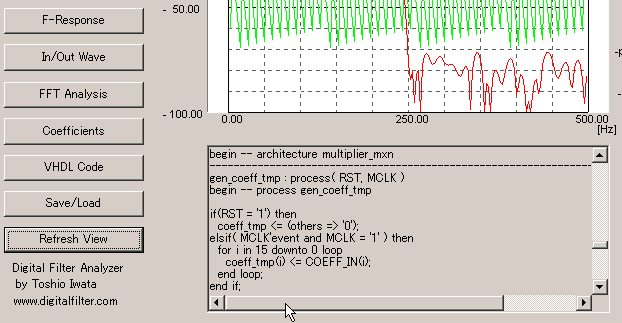

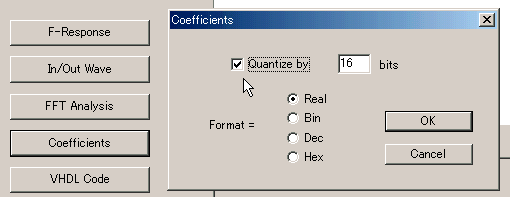

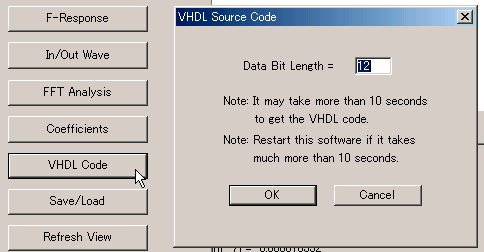

FIRフィルタの設計からシミュレーションまで 設計するFIRフィルタは、LPF, Tap Count=90, Sampling Frequency=1000, Fc1=200, Fc2=250。 周波数特性。減衰率は約85dBになった。 ハードウエア化のためには係数の量子化が必要です。16ビットで量子化します。 係数を量子化したことにより特性が少し変わりました。 VHDLコードを生成しましょう。ここでは入力データのビット長を12ビットにします。 このようにVHDLが自動生成されます。"Save/Load"ボタンでセーブしておきましょう。 Next
