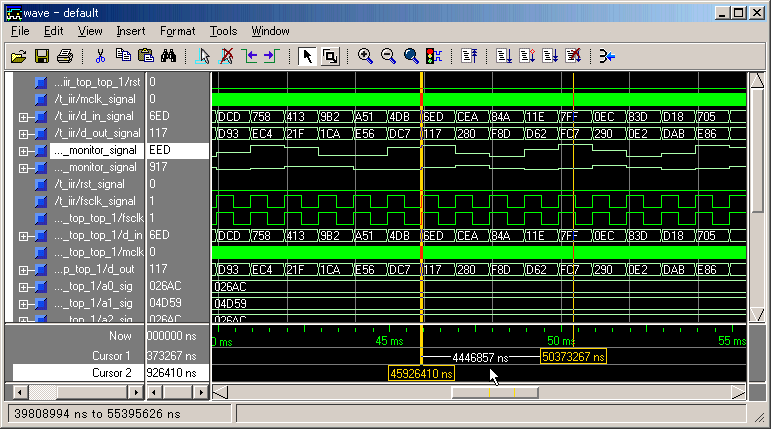

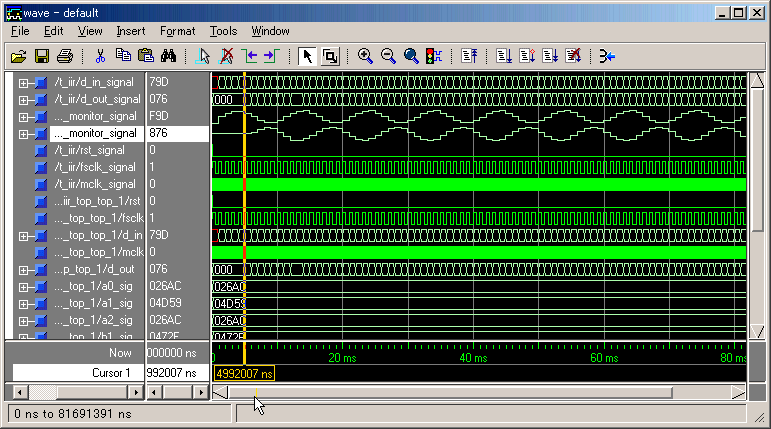

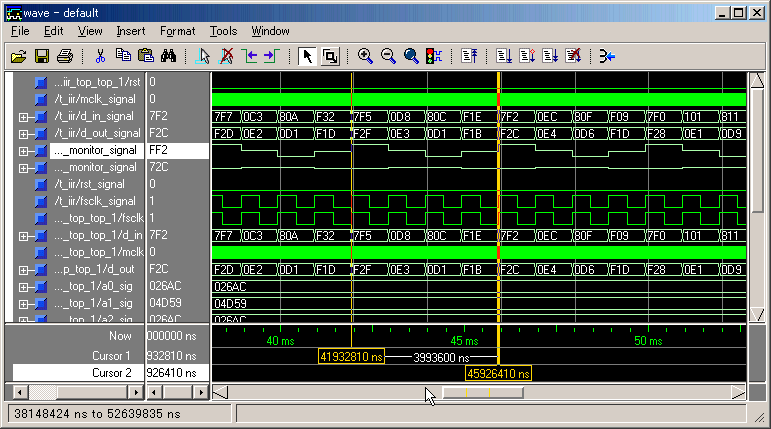

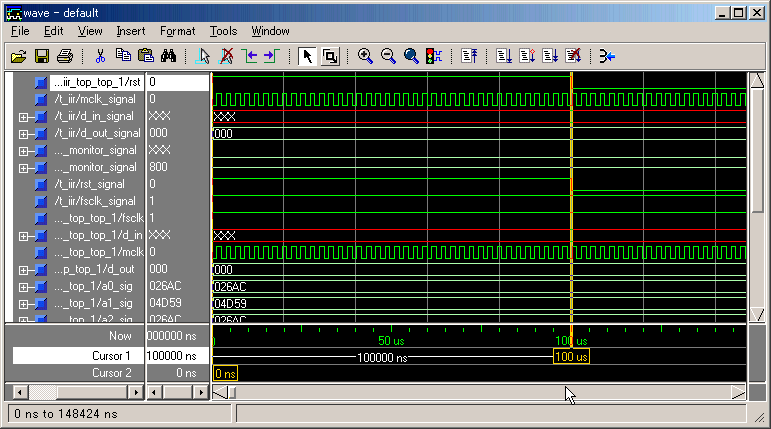

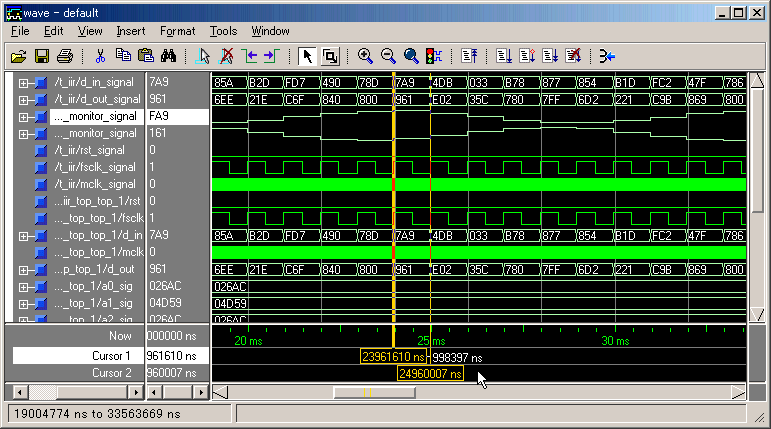

IIRフィルタの設計からシミュレーションまで（前のページからの続き) RTLシミュレータ(ModelTech社、ModelSim PE 5.7a)におけるシミュレーションの一例。 設計したIIRフィルタは、LPF, Number of IIRs=2, Fc=200, Sampling Frequency=1000。 エンバイロンメント、テストベンチはこのページからダウンロードできます！ IIR型は応答が速いため即座に出力が現れます。このケースでは入力信号(D_IN)の周波数が100Hzなので出力は全く減衰しません。(Simulator is ModelSim PE 5.7a) FSCLKはデフォルトで1kHz、D_IN、D_OUTは12ビットから成ります。(Simulator is ModelSim PE 5.7a) RSTはハイイネーブルで、MCLKの数サイクル分以上アサートしてください。(Simulator is ModelSim PE 5.7a) 入力信号を230Hzにすると、出力は数dB減衰します。(Simulator is ModelSim PE 5.7a) 入力が250Hzの場合は、出力は十数dB減衰します。(Simulator is ModelSim PE 5.7a) 戻る
