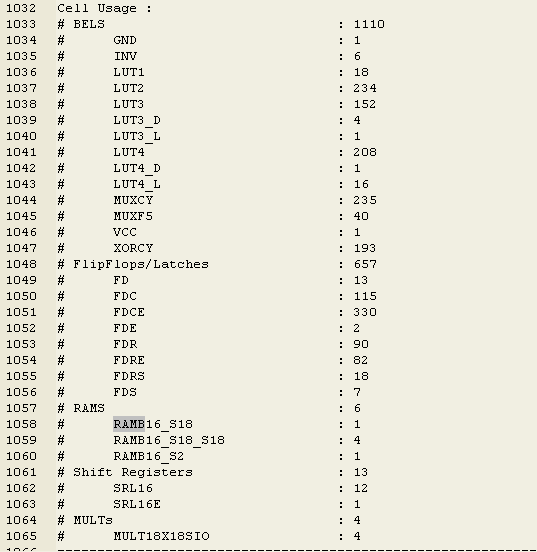

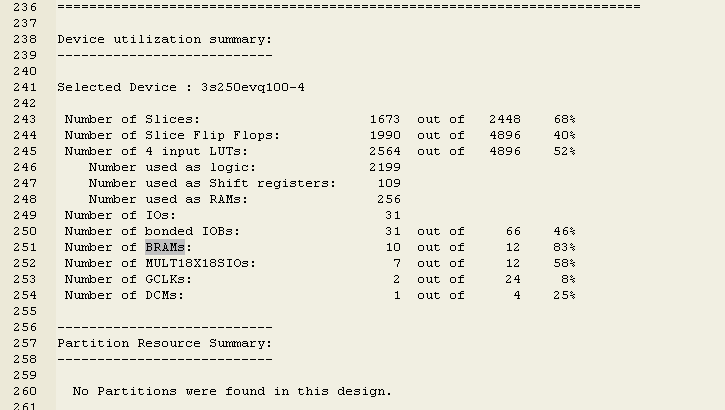

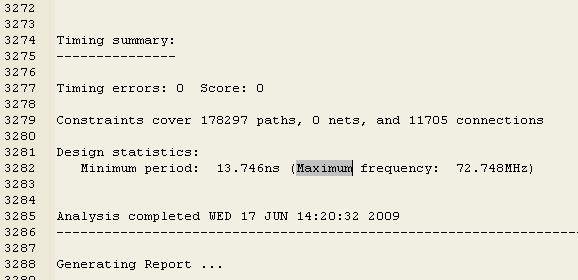

 プロジェクトの作成はStepByStepで付属CD-ROMのXPS\Project\FftAna250にXPSプロジェクトがありますが、プロジェクトを丸ごとコピーしてもビットストリーム生成に失敗することが多いと思います（EDK、MicroBlaze、その他のIPのバージョンが違うとエラーになる）。これにならってStepByStepで作成してください。 シンセシス・マッピングレポートXPSでビットストリーム生成後、synthesis/system_xst.srpを開くとデバイスの使用率が分かります。スライス、F/F、LUTはまだ余裕がありますが、BRAMの使用率が高くなっています。  synthesis/fftrtl_1024_0_wrapper_xst.srpのCell Usageを見てみましょう。実数部、虚数部でRAMを2個づつ使うので、デュアルポートRAM（RAMB16_S18_S18）が4個、残る2つ（RAMB16_S18とRAMB16_S2）はシングルポートなので、三角関数ROM用だと思われます。また、バタフライ演算は16x20の乗算器を2個持ちますが、それら1個々々は18x18の乗算器2個で構成されます。したがって乗算器は計4個になります。 system.logでMaximumをサーチすると最大動作周波数が72.7MHｚとなっています。クロックは50MHｚなので問題ありません。
|
