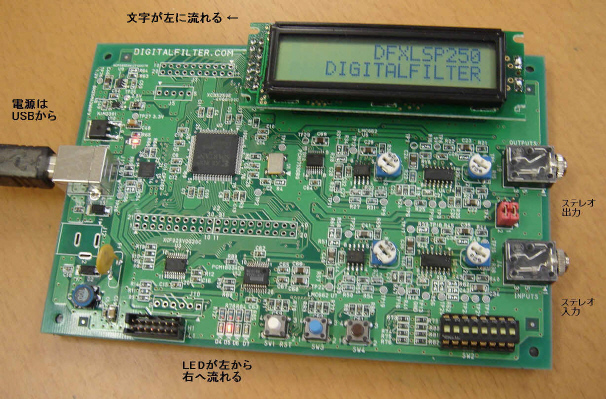

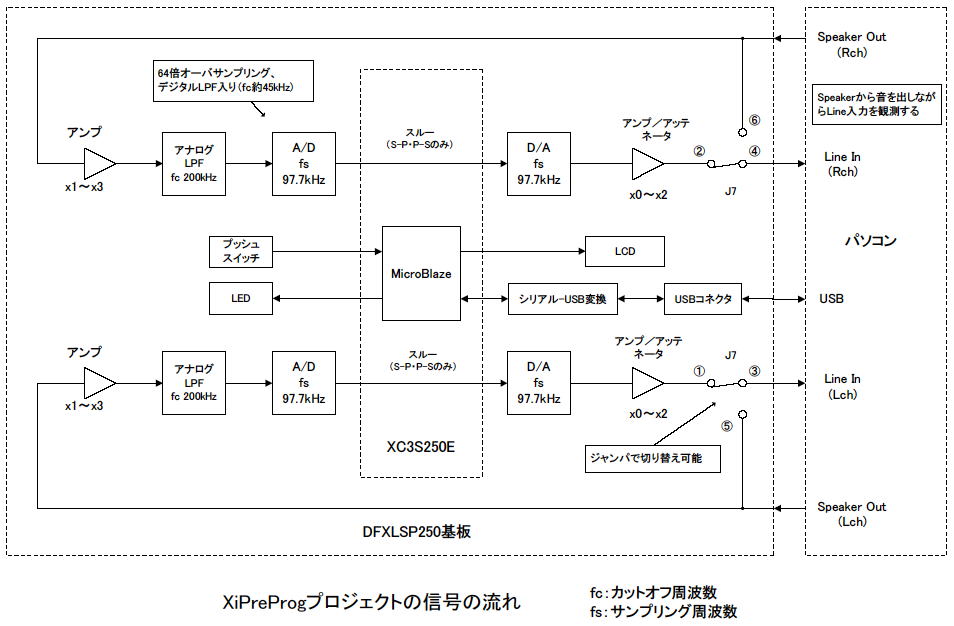

 XiPreProgプロジェクトは本製品出荷時に書き込まれているプログラムです。プロジェクトの作成はStepByStepで付属CD-ROMのXPS\Project\XiPreProにXPSプロジェクトがありますが、プロジェクトを丸ごとコピーしてもビットストリーム生成に失敗することが多いと思います（EDK、MicroBlaze、その他のIPのバージョンが違うとエラーになる）。これにならってStepByStepで作成してください SoftOscillo2（インストールガイド・トラブルシューティング）を使って実験を行う場合、信号の流れは以下のようになります。A/D、D/A変換及び、プッシュスイッチ、LED、LCD、USBのチェック用プログラムです。 動作チェックの方法は本製品に同封の「ご使用の手引き」を参照してください。また、USB通信にはデバイスドライバのインストールが必要です。
|
