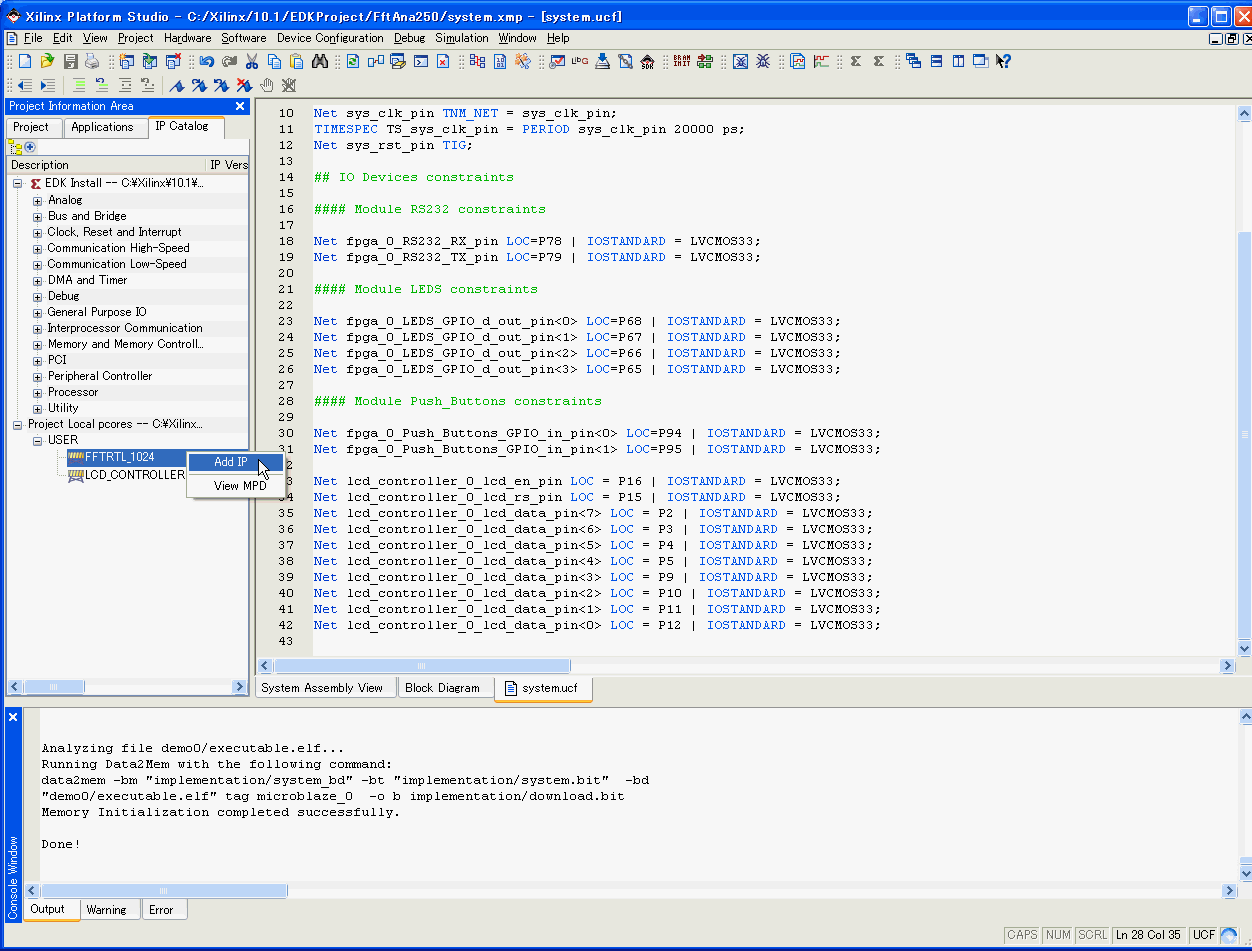

 XPSに戻ってIP Catalogタブを選択し、USERを展開し、FFTRTL_1024→Add IPを選択。

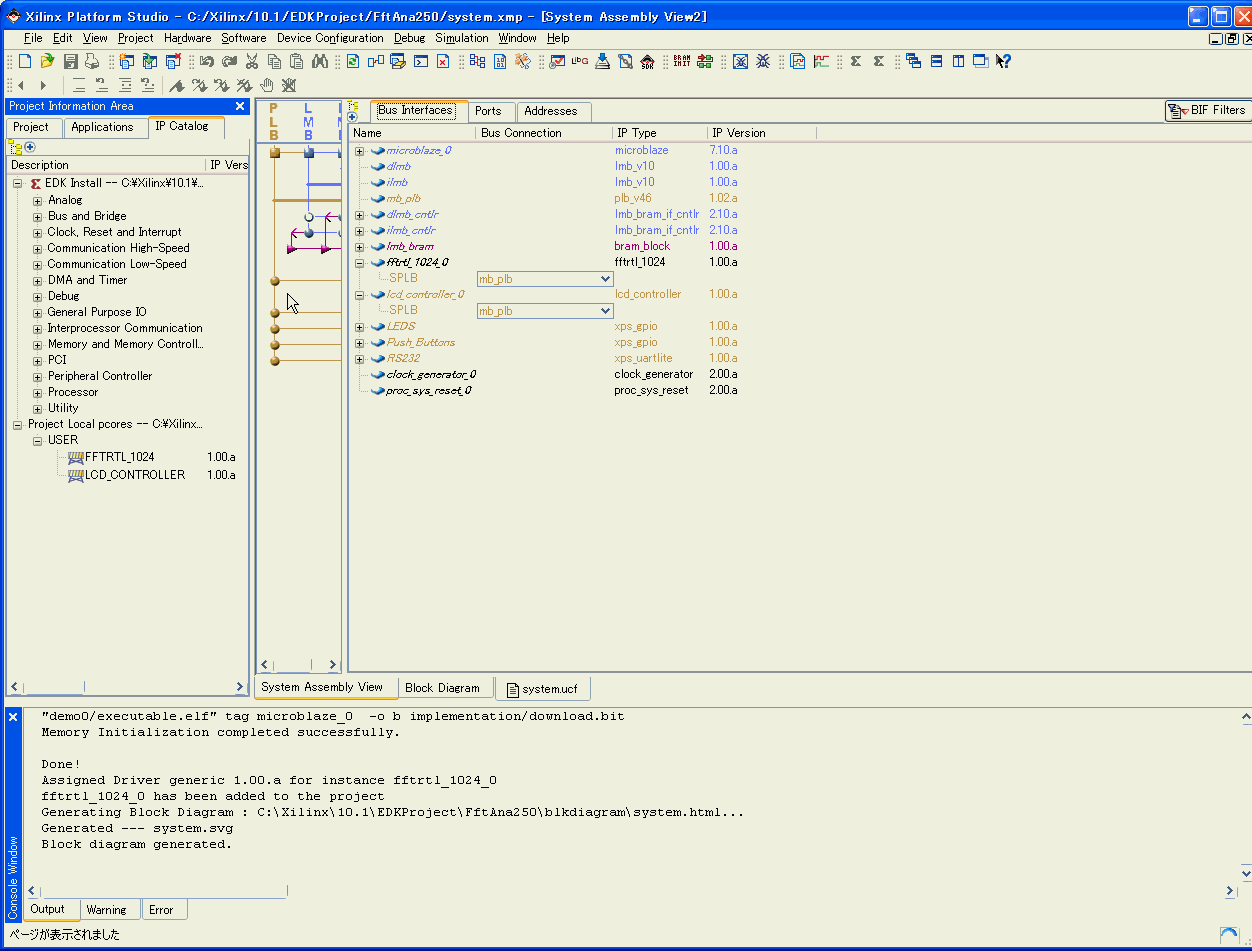

Bus Interfacesタブにfftrtl_1024_0が追加されたが、まだバス（PLB）とつながっていないので、白丸をクリックで茶色くして接続する。

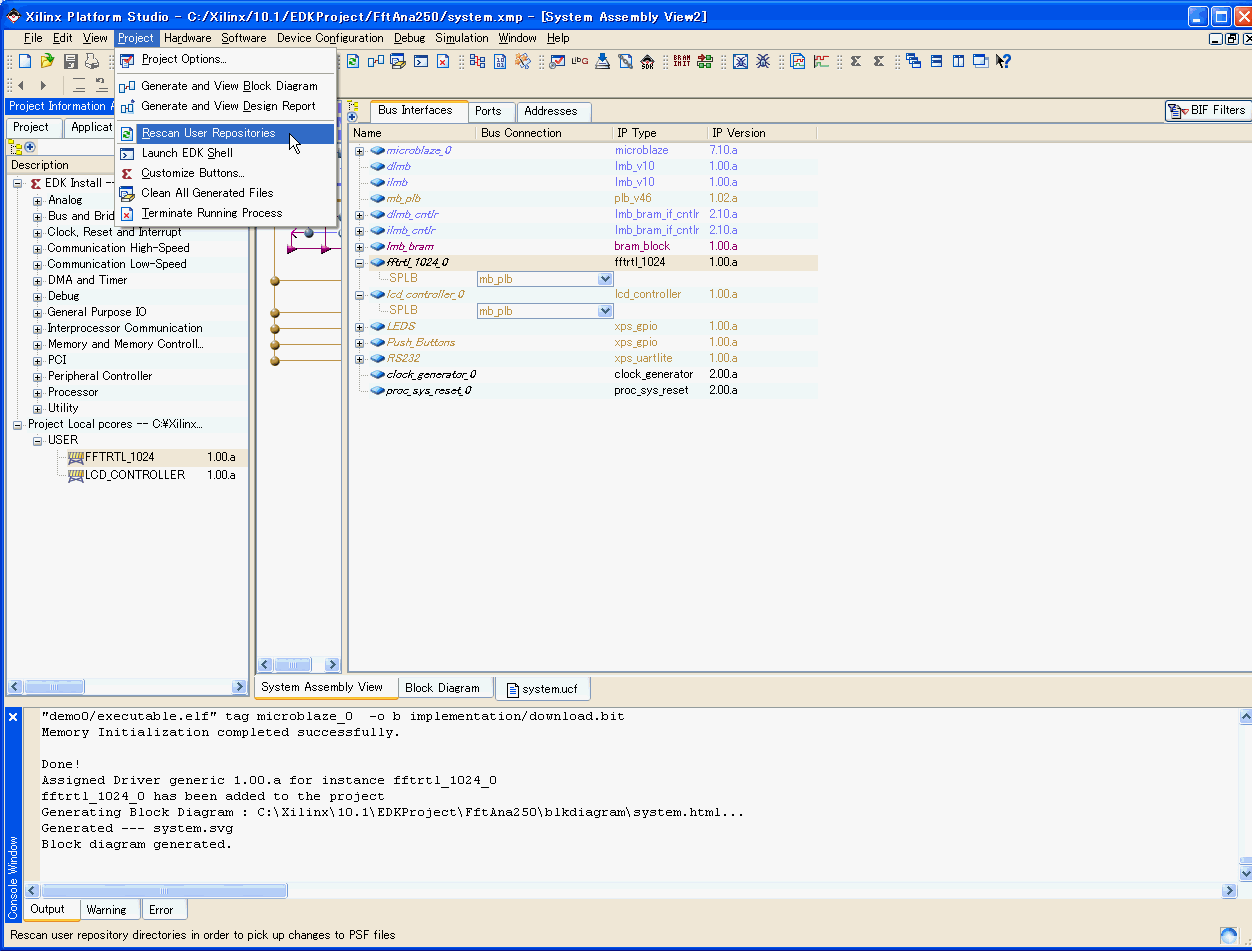

ここでメニューのProjectからRescan User Repositoriesを選択しましょう（これをしないとfftrtl_1024_0の入出力ポートが認識されない）。

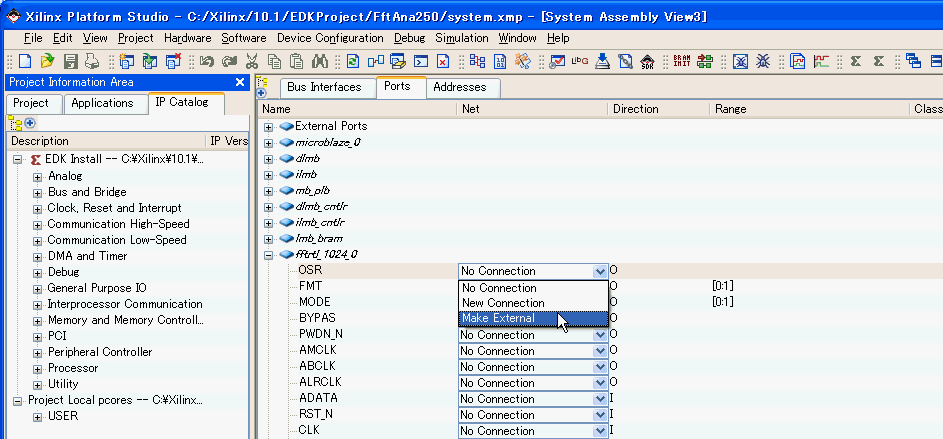

その後System Assembly ViewのPortsタブを選択し、fftrtl_1024_0を展開し、OSRのプルダウンメニューを開き、Make Externalを選択する。

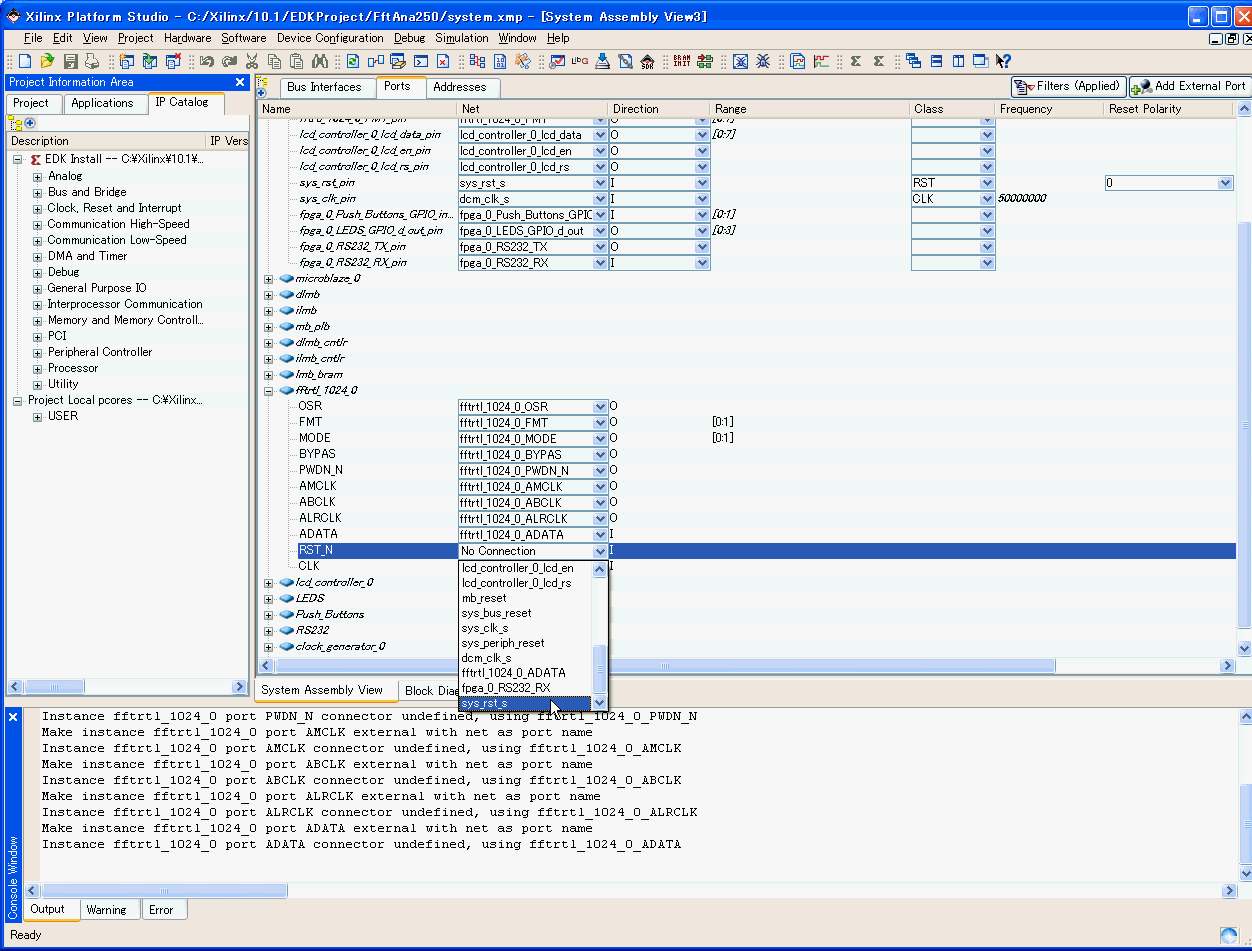

他のポートもMake Externalを選択しますが、RST_Nはsys_rst_sを選択しましょう。

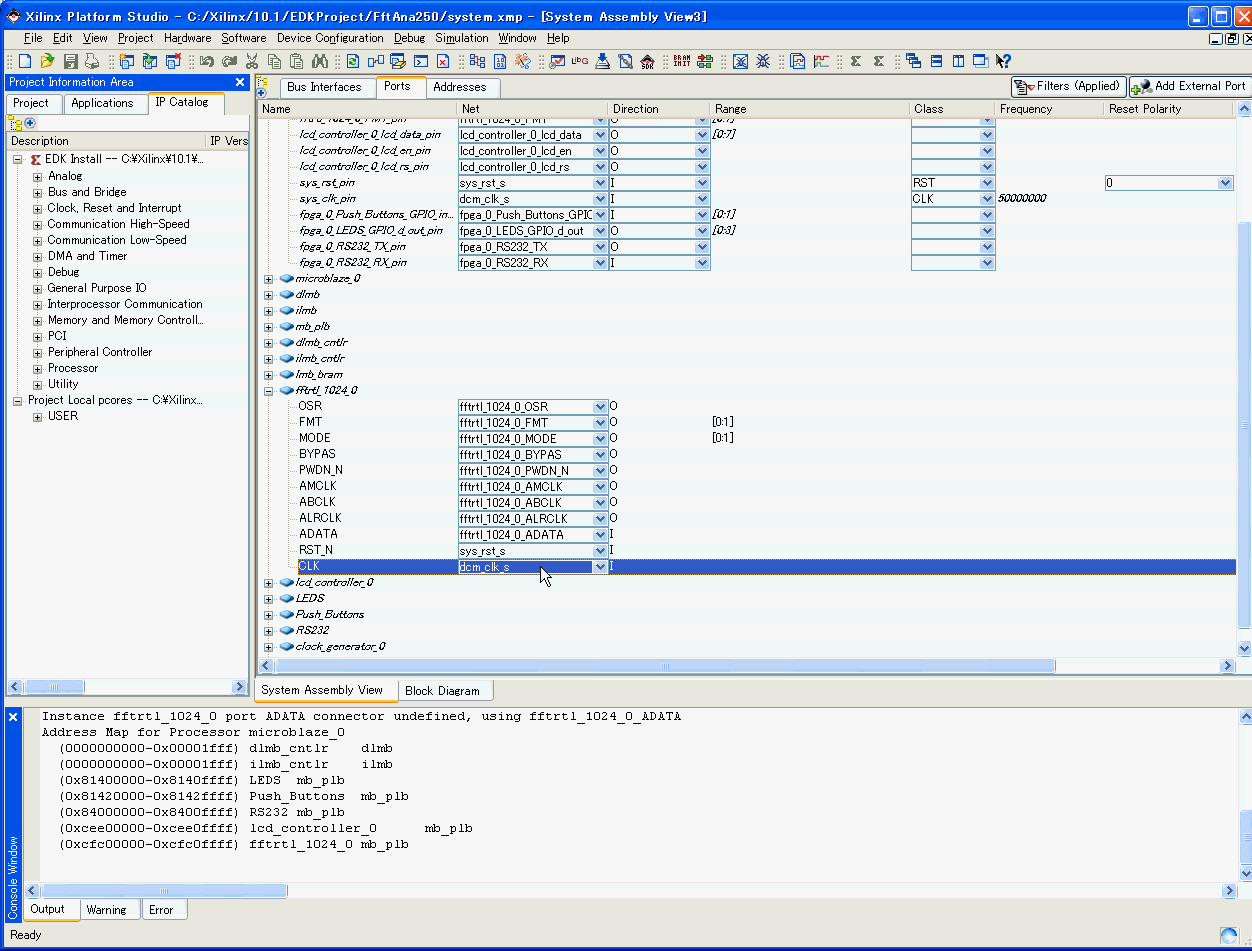

CLKはdcm_clk_sを探して選択します。

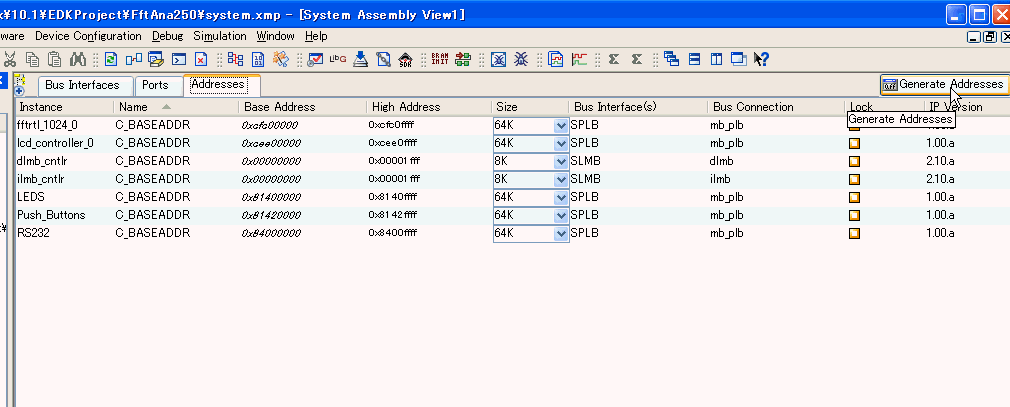

Addressタブを開いてみましょう。右の方にGenerate Addressボタンがあるのでクリックします（これでfftrtl_1024_0にアドレスが割り振られる）。

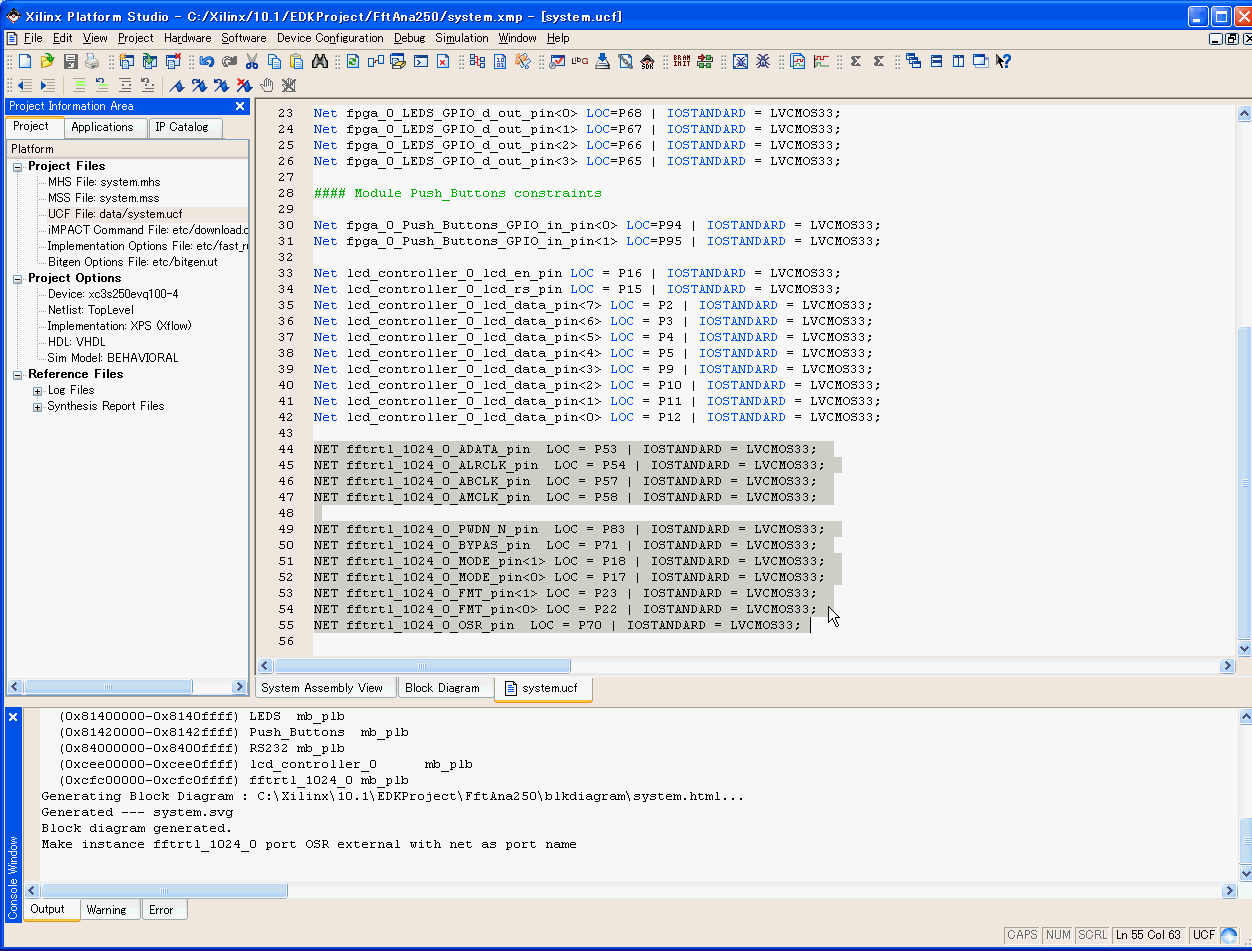

Projectタブからsystem.ucfを開き、このようにクロック、リセット、及びIIRフィルタコアの入出力ピンを割り当てます。これらのピンはADコンバータとつながります（DFXLSP250基板の場合）。

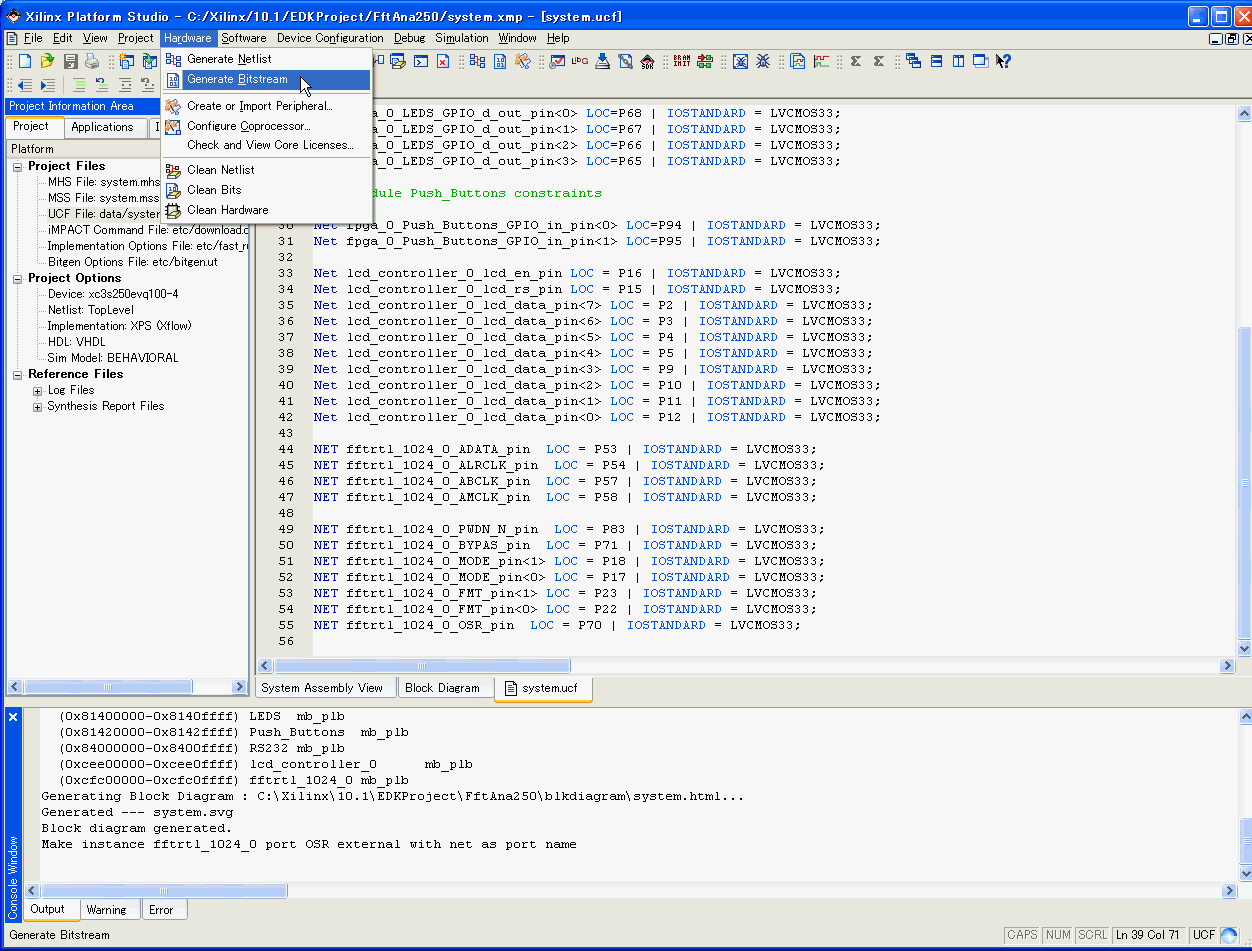

ここでHardware→Generate Bitstreamを選択します。
ConsoleにDone！と出たら成功です（エラーが出たらもう一度ステップを見直してください）。これでFFTコアが実装されました。
|
