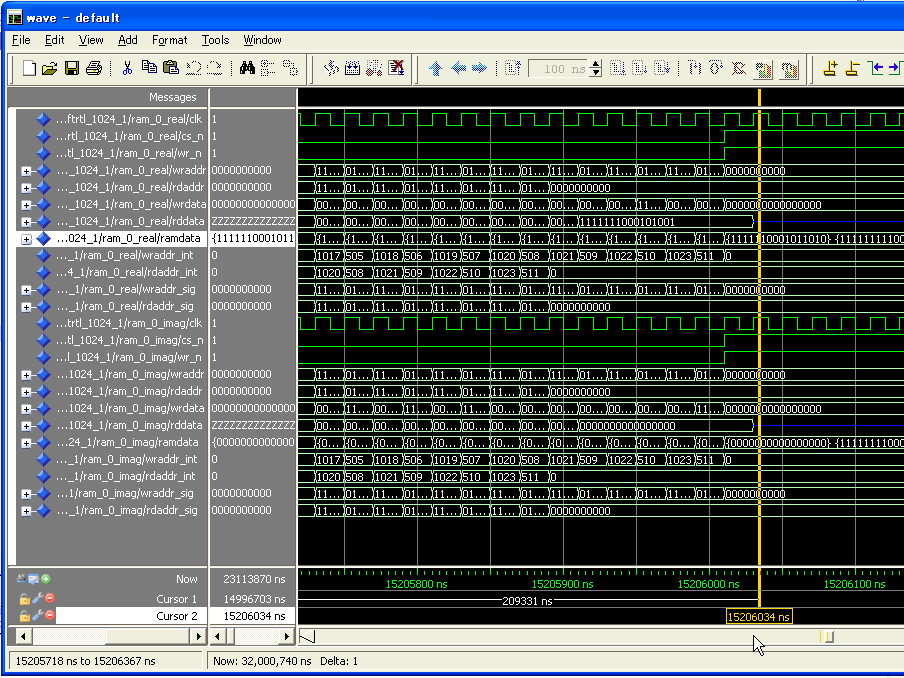

 このシミュレーションではFFTは15.2msあたりで終了します。この時刻におけるram_0_real/ramdataにFFTの結果が入っています。

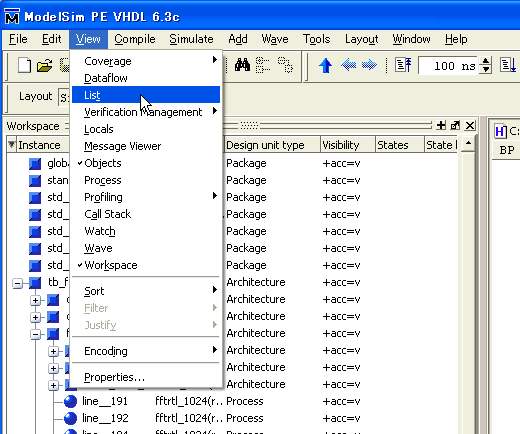

ModelSimのメニューのView→Listを選択。

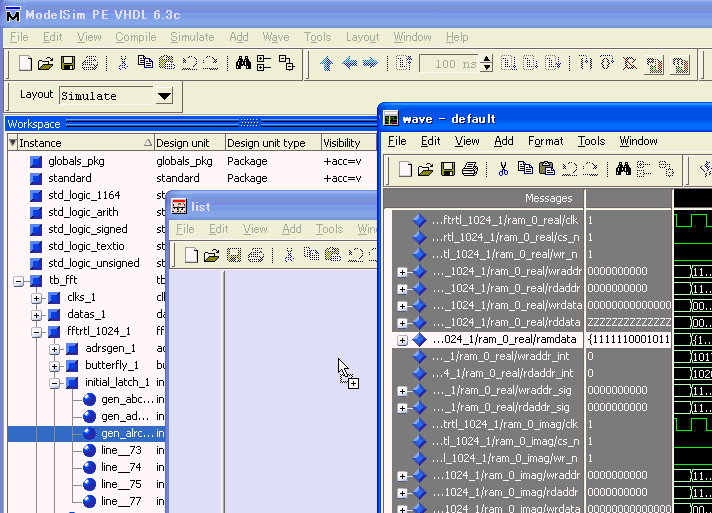

するとListウインドウが現れるので、ram_0_real/ramdataをドラッグアンドドロップしましょう。

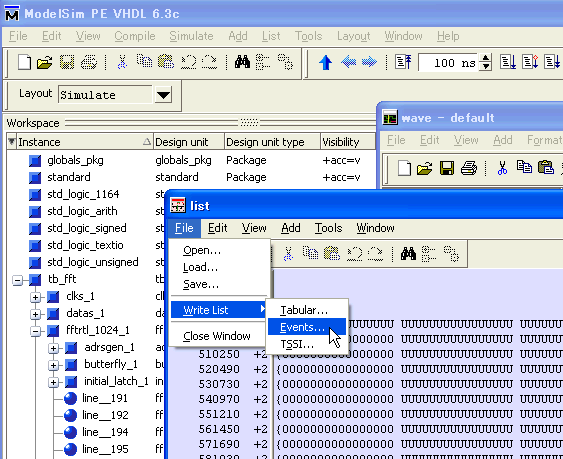

リストにRAMデータが表示されます。FileからWrite List→Eventsを選択。

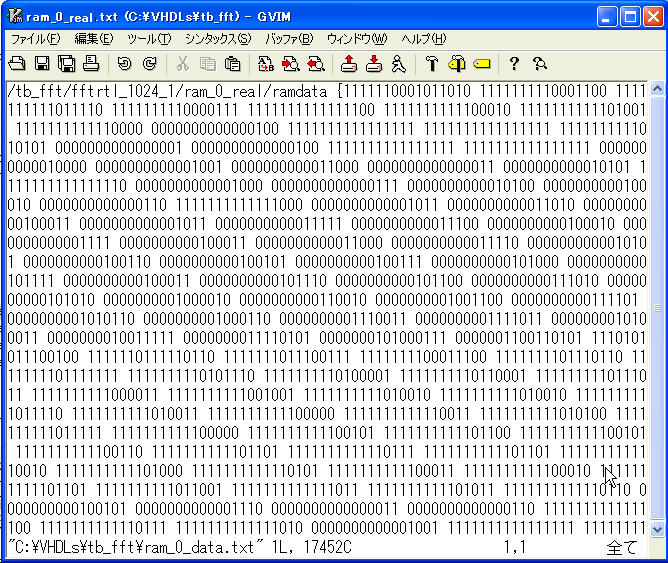

list.lstというファイルが出来るので、名前をram_0_real.txtとして適当なエディタで編集します。この中にはシミュレーション開始から終了までのRAMデータが入っているので、最後の1行（シミュレーション終了時のRAMデータ）のみを残していったんセーブします。

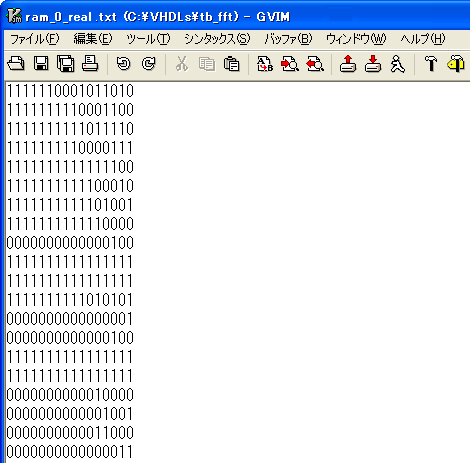

RAMは1024ワードあるので、最後の1行には1024個のデータが横に並んでいます。それらを1024行に分解してセーブしましょう。これがFFT結果の実数部になります。

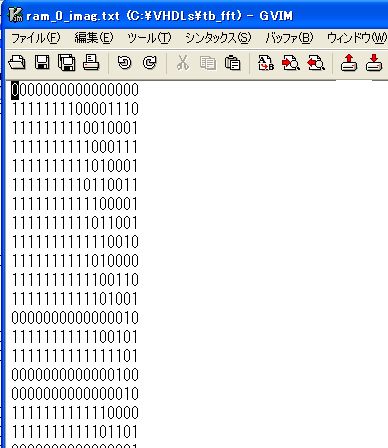

ram_0_imag/ramdataについても同様に行います（ファイル名はram_0_imag.txt)。こちらはFFT結果の虚数部になります。
ram_0_real.txtとram_0_imag.txtを前回の「C言語を固定小数点化する」の結果と比較します。
|
