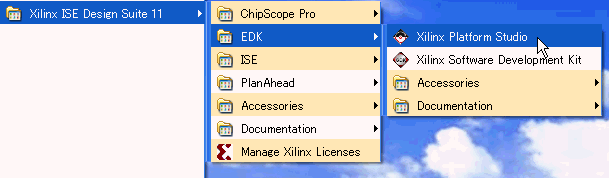

Windowsのスタート→すべてのプログラムから、Xilinx ISE Design Suite 11→EDK→Xilinx
Platform Studio(XPS)を選択。

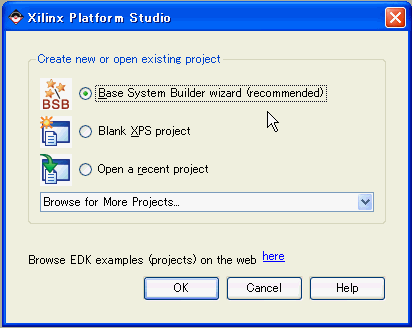

Base System Builder wizardを選択してOK。

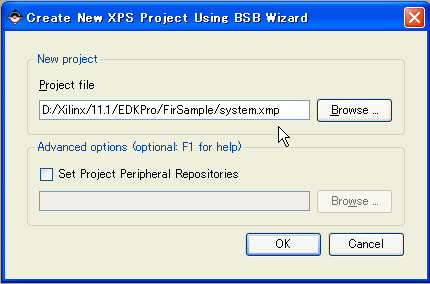

FirSampleというディレクトリを作成し、プロジェクトファイルをsystem.xmpとしてOKをクリック。

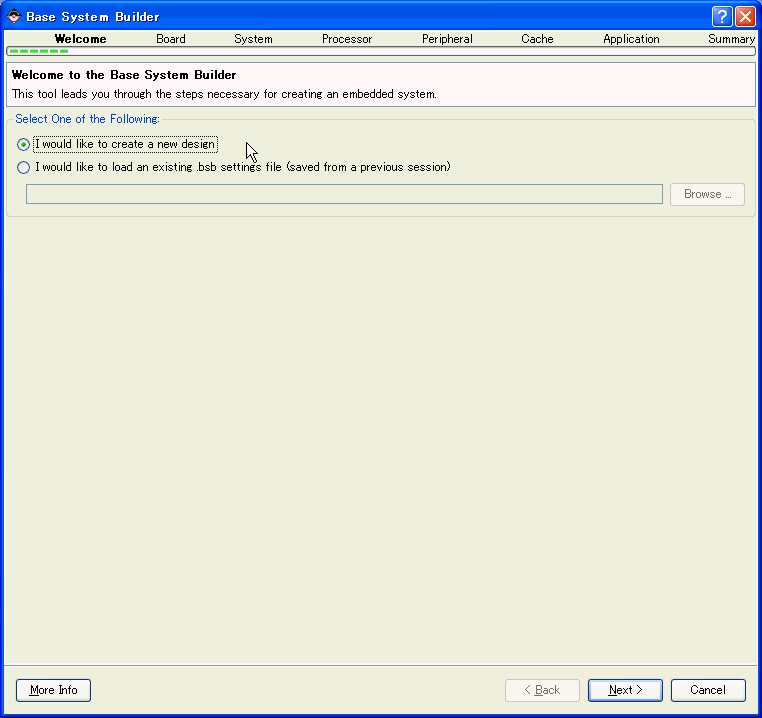

I would like to create a new designを選択してNext。

I would like to create a system for a custom boardを選択し、spartan3e,
xc3s250e, vq100, -4を選択。さらにReset PropertyをActive Lowにする。

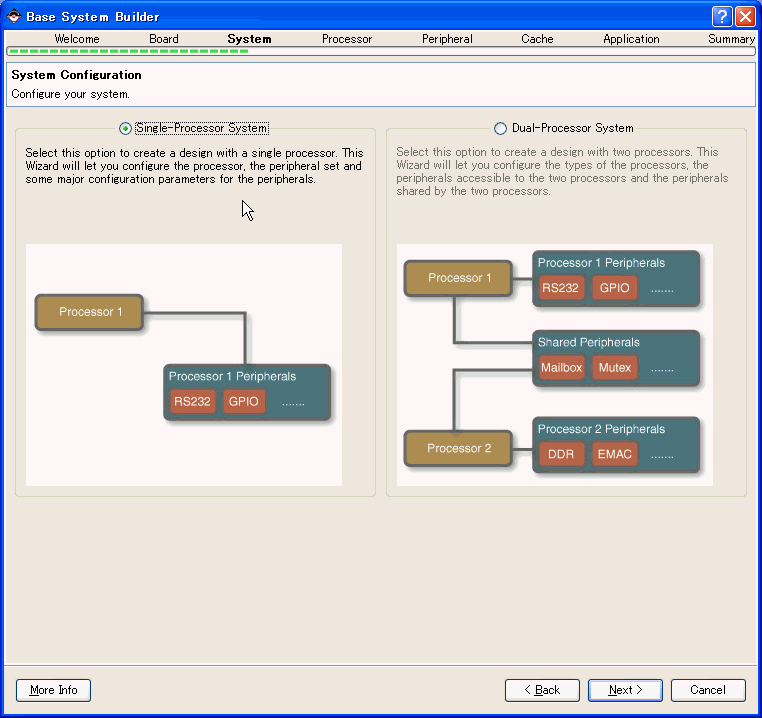

Single Processor Systemを選択してNext。

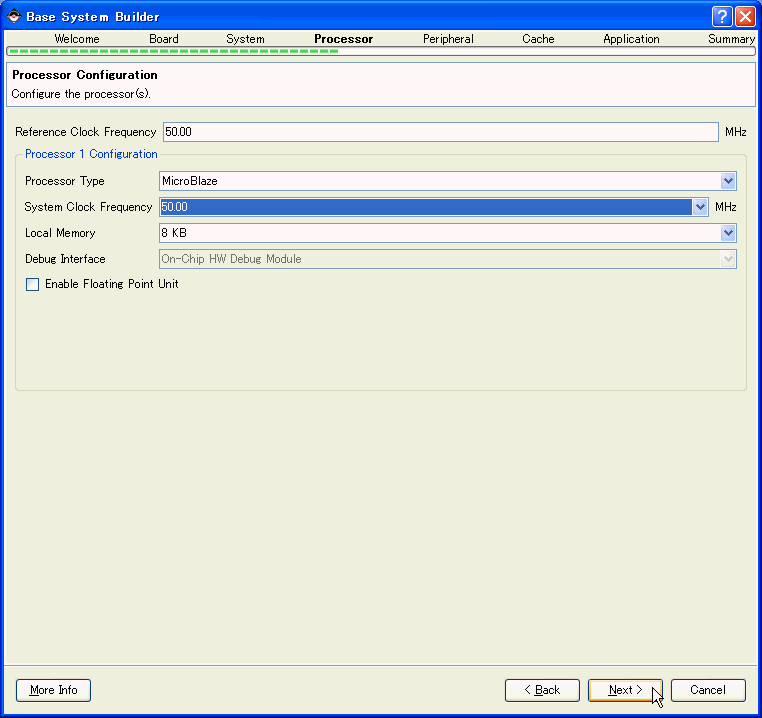

Reference/System Clock Frequencyをいずれも50MHz、Local Memoryは8kBとする。

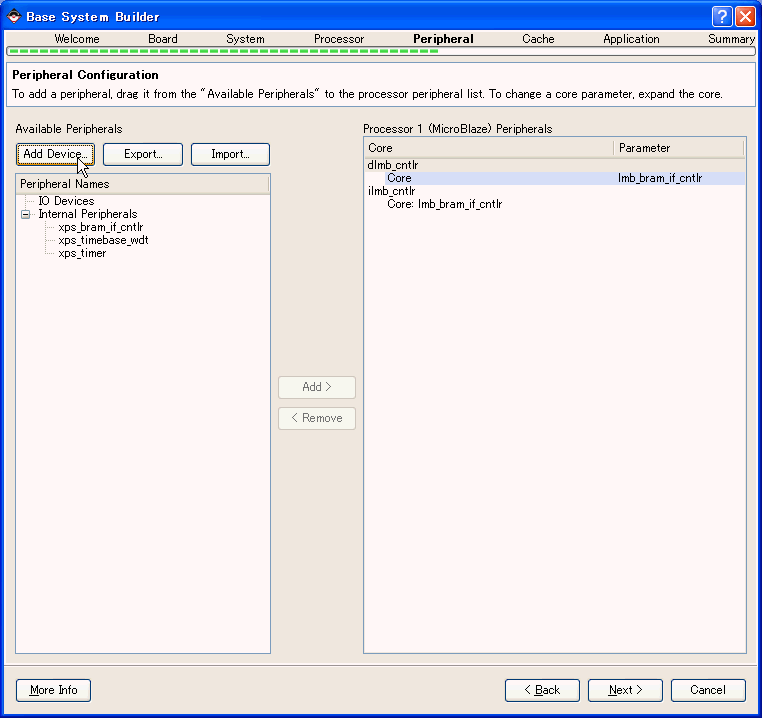

Add Deviceをクリック。

GPIOとDIP_Switchesを選択してOK。

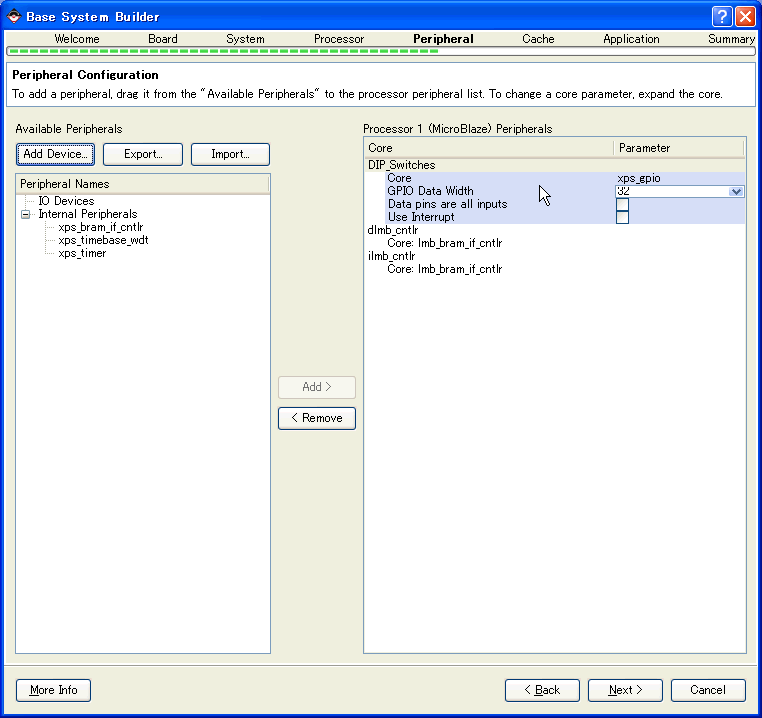

ペリフェラルとしてDIPスイッチが追加されているのを確認。

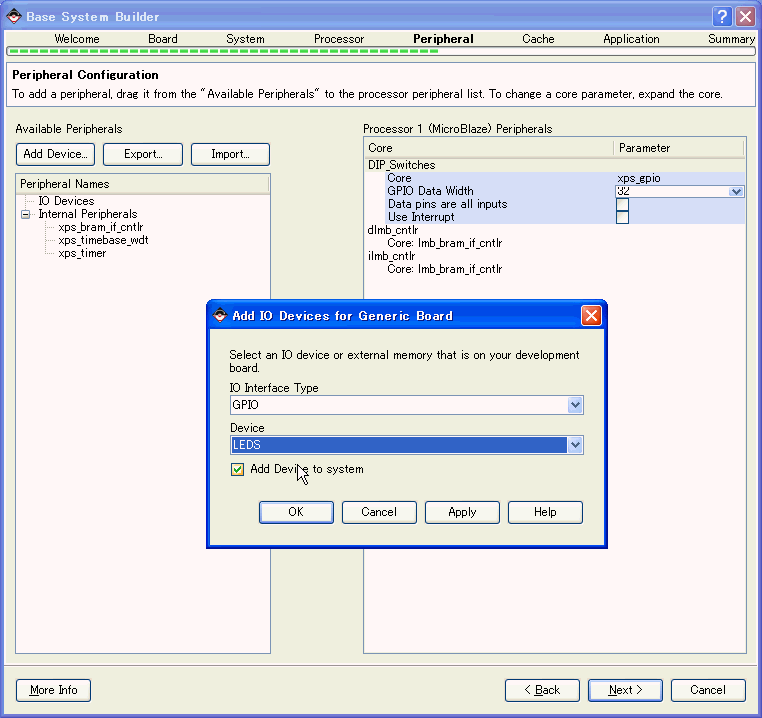

もう一度Add DeviceでGPIOとLEDSを選択して追加。

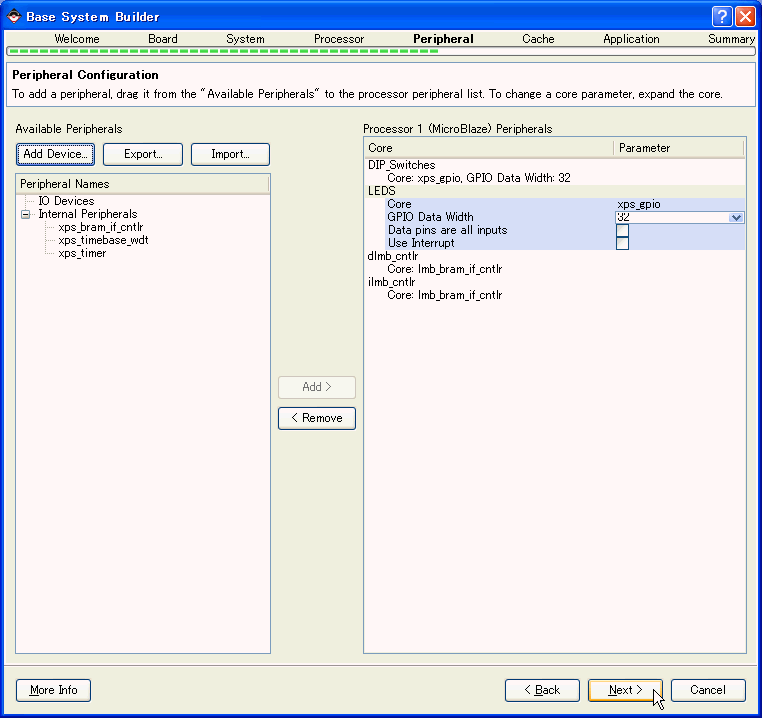

LEDも追加されているのを確認してNext。

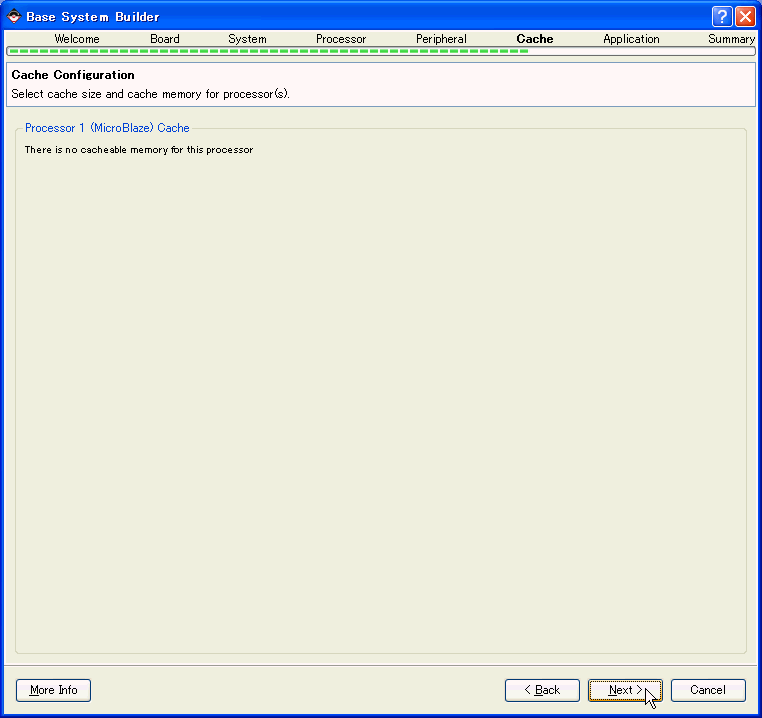

ここは何もせずにNext。

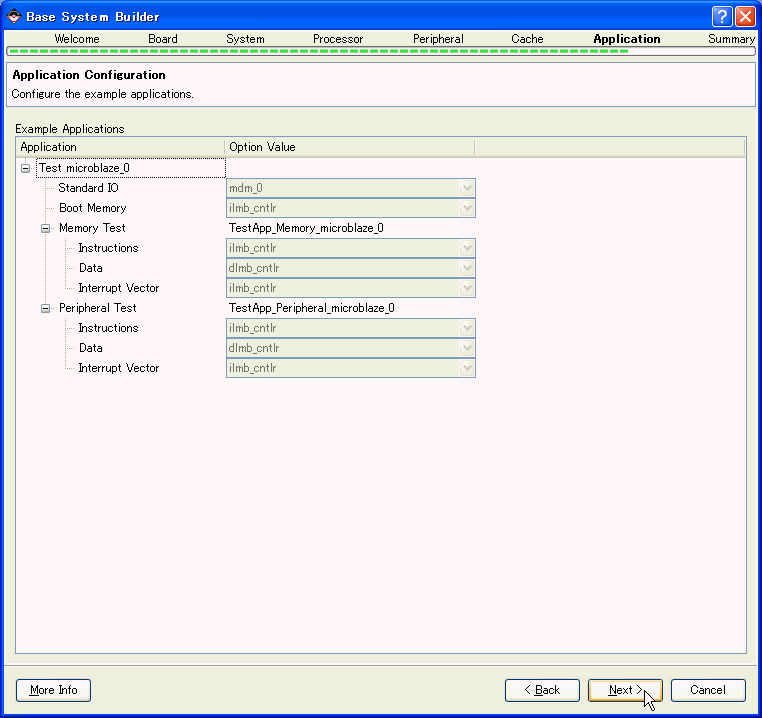

ここもそのままNext。

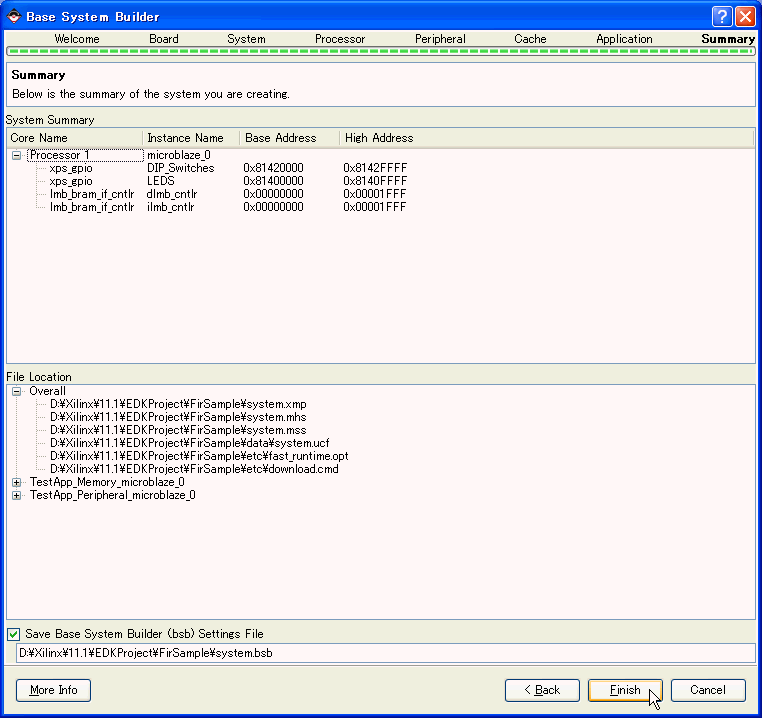

最後にFinishをクリック。

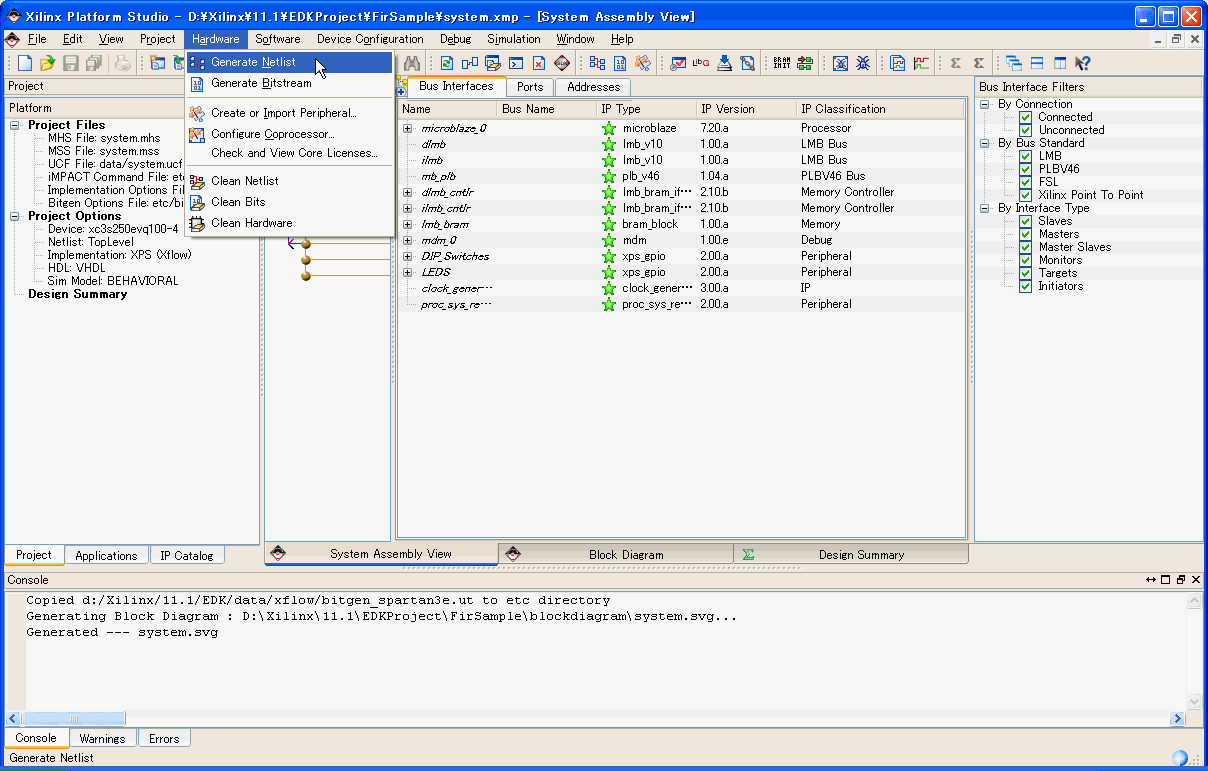

XPSウインドウが現れる。ここでメニューのHardware→Generate Netlistを選択。

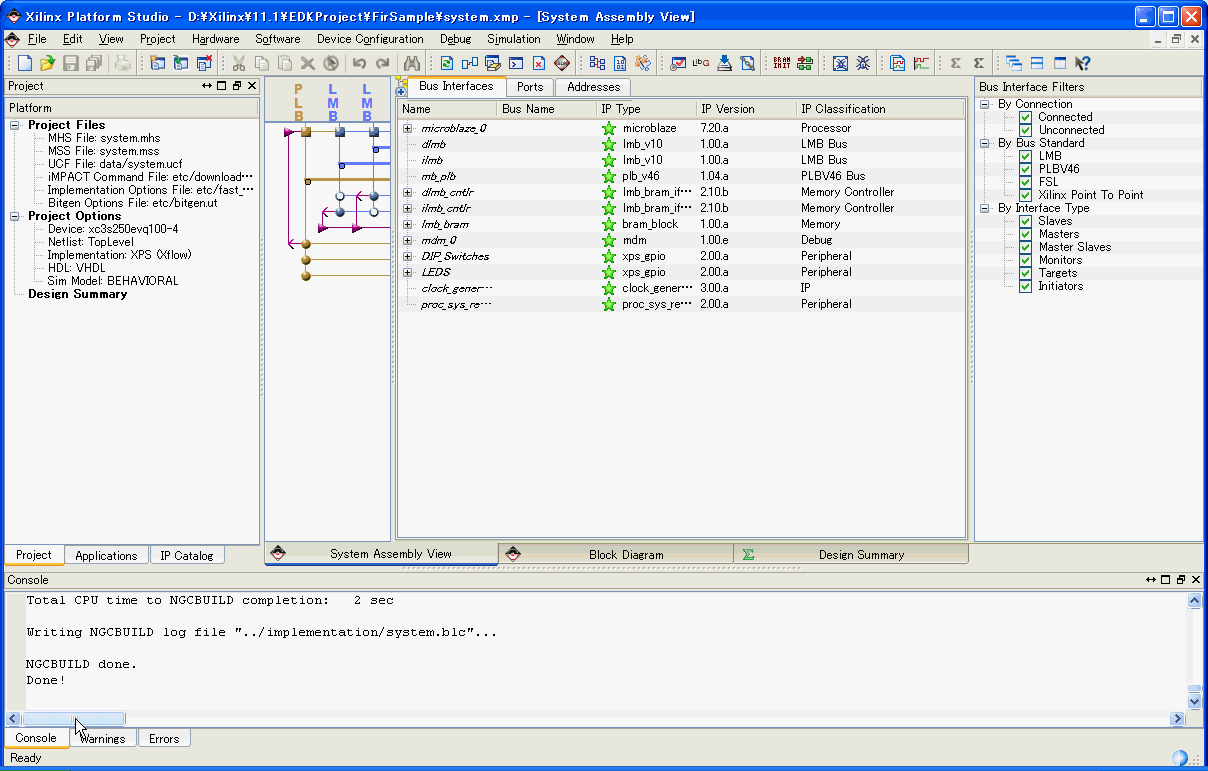

下部のConsoleに「Done!」と出ているのを確認する。

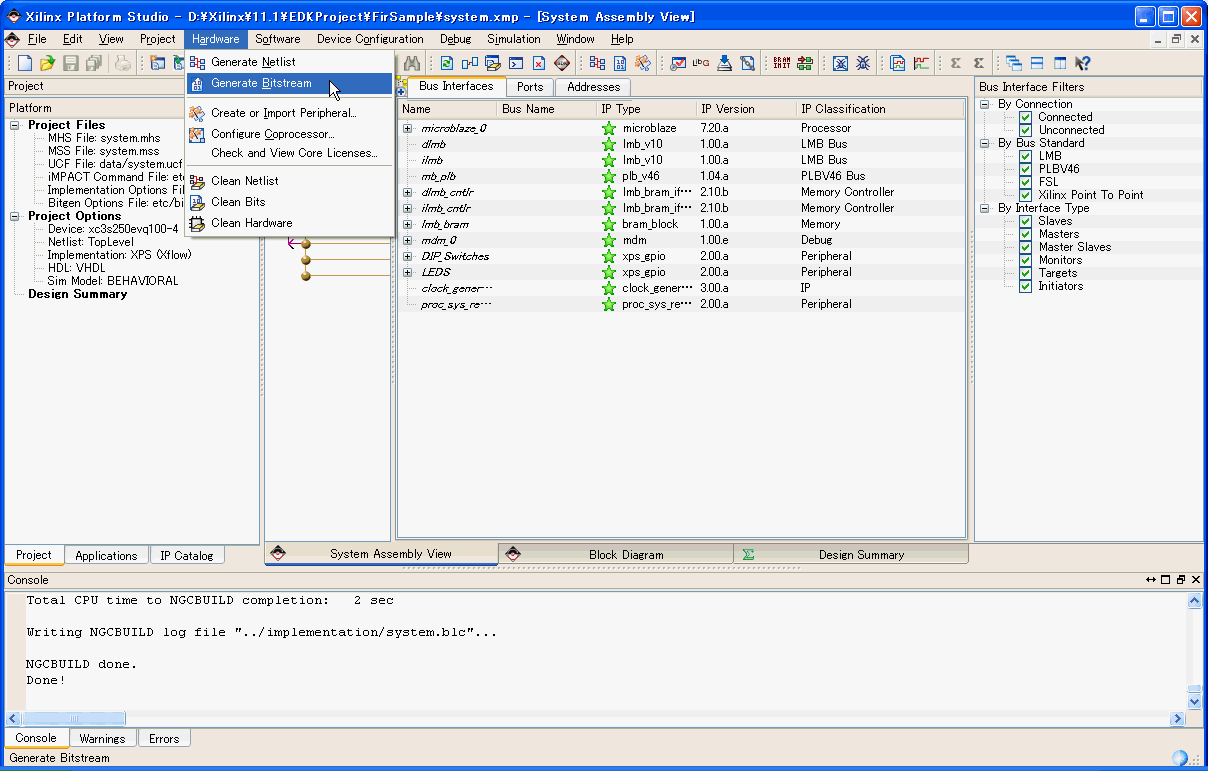

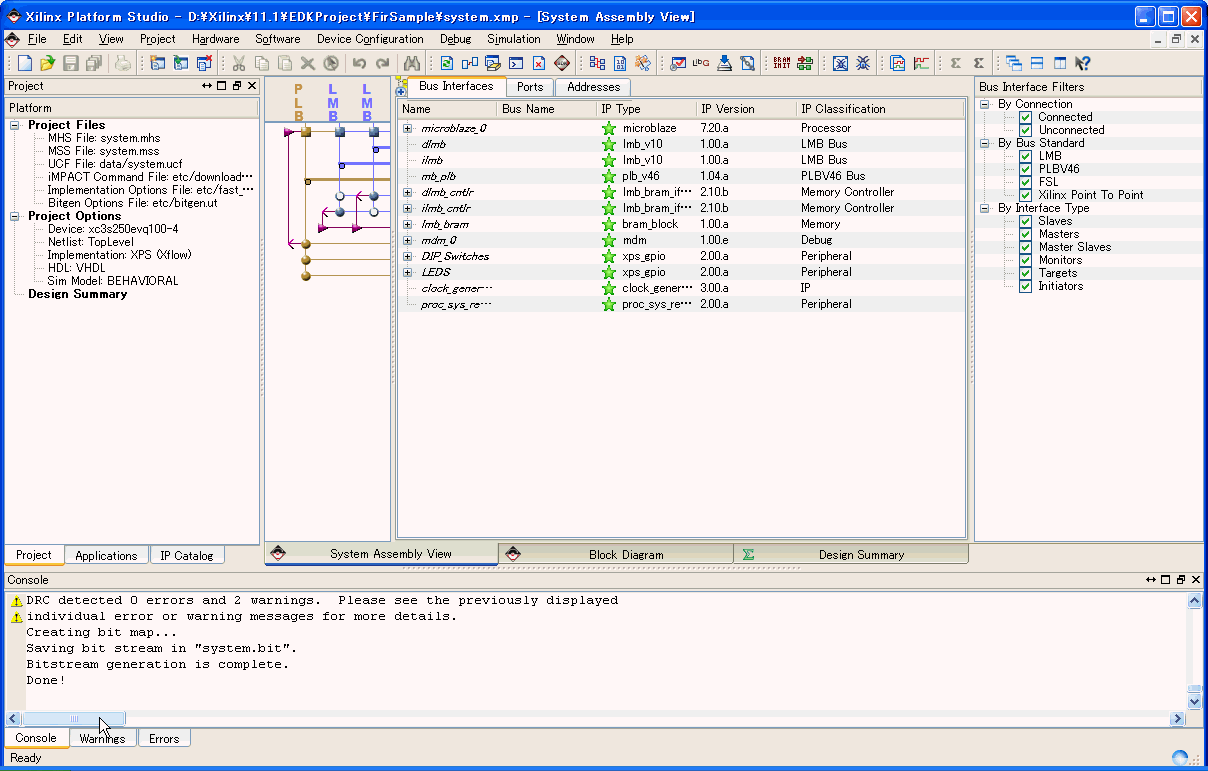

次にGenerate Bitstreamを選択。

ここでも「Done!」と出るはずです。Errorが出る場合はステップを(インストールも含めて)最初から見直してください。

|
