DIPスイッチ・LEDのビット数とピンの割り当て

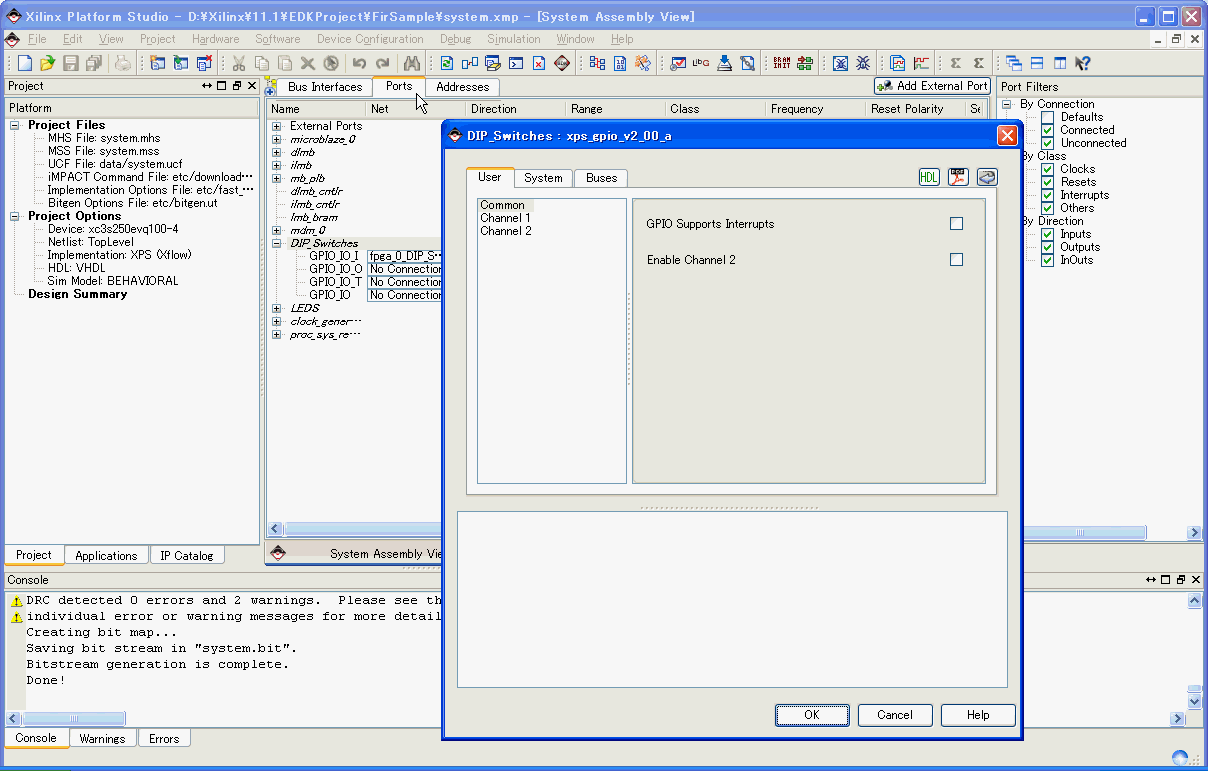

Portsタブを選択し、DIP_Switchesをダブルクリックする。

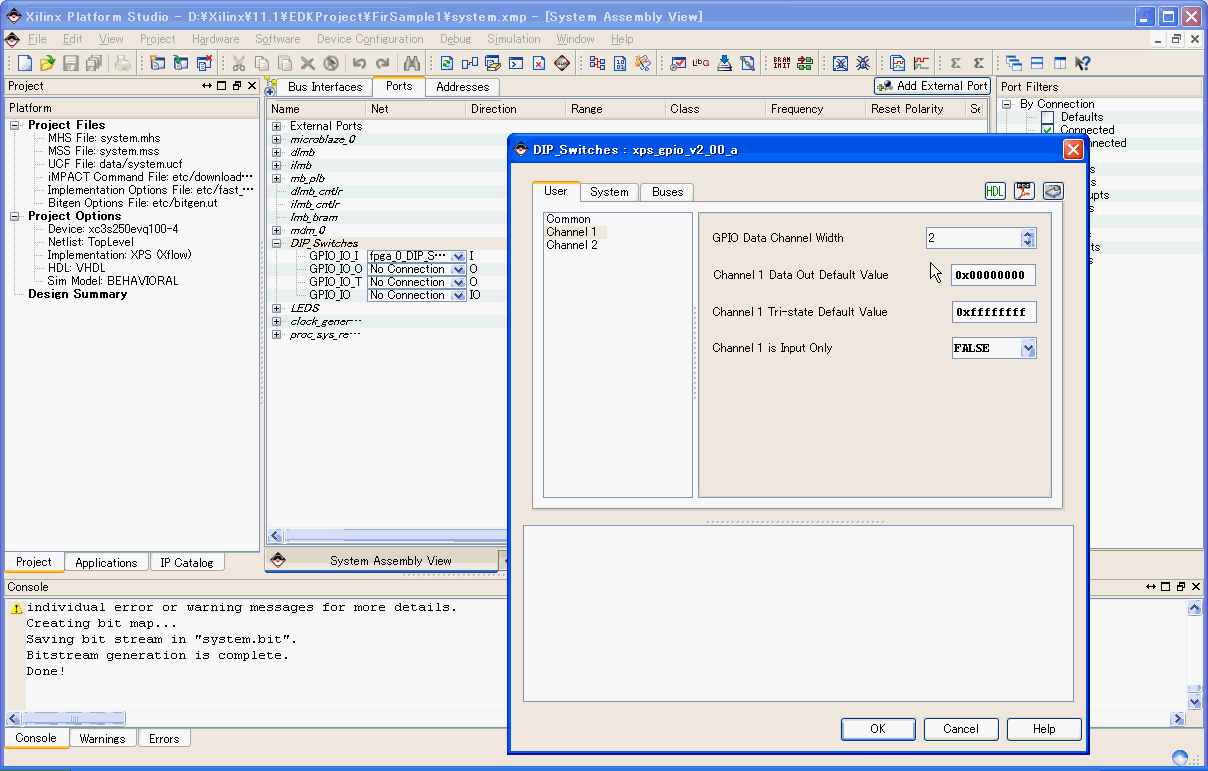

Channel 1を選択し、GPIO Data Channel Widthを2にする(DIPスイッチのビット数は2)。

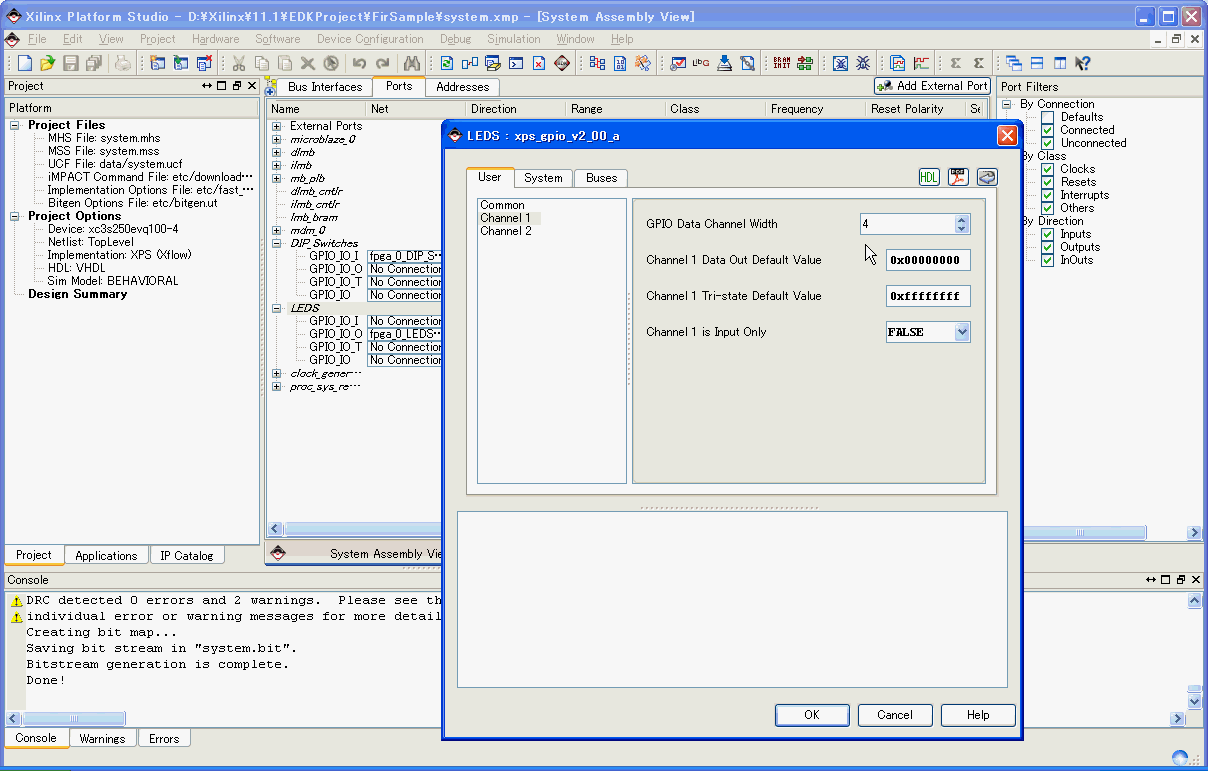

同様にLEDSをダブルクリックし、Channel 1→GPIO Data Channel Widthを4にする(LEDのビット数は4)。

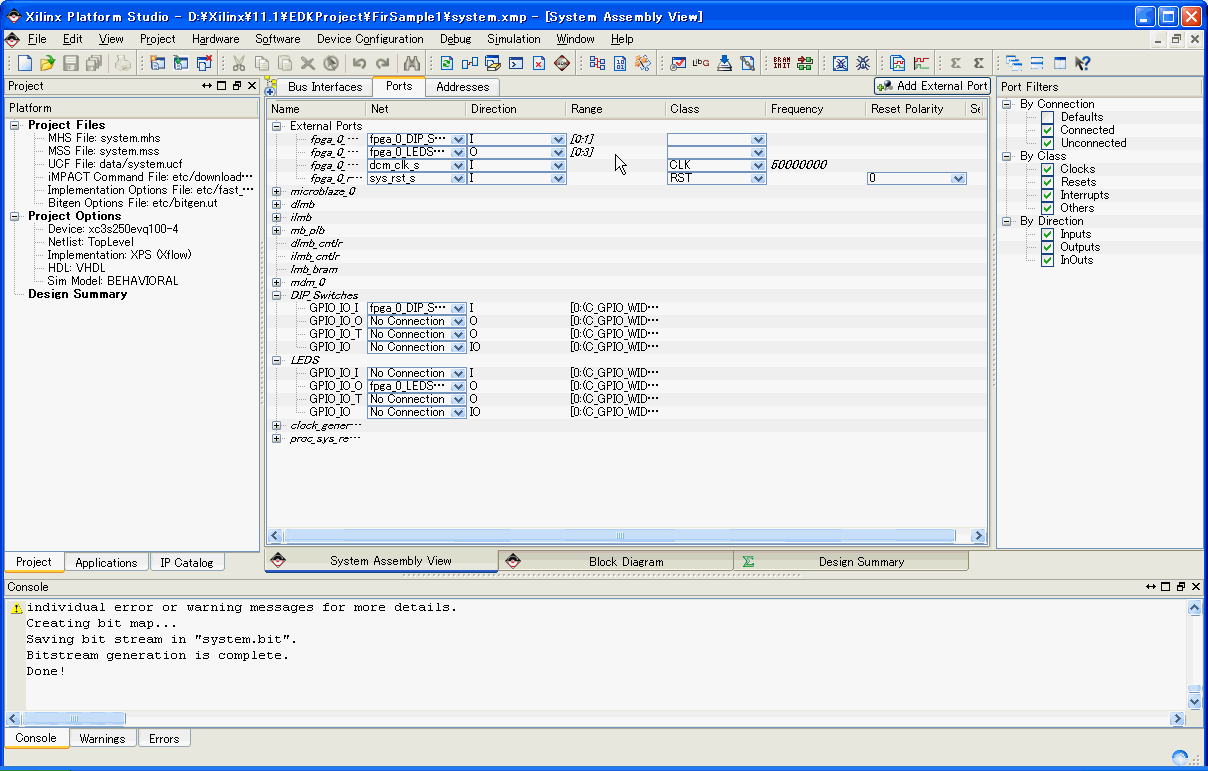

External Portsを展開し、DIPが[0:1]、LEDが[0:3]になっているのを確認。これらの信号線が外部ポートに出ているという意味です。

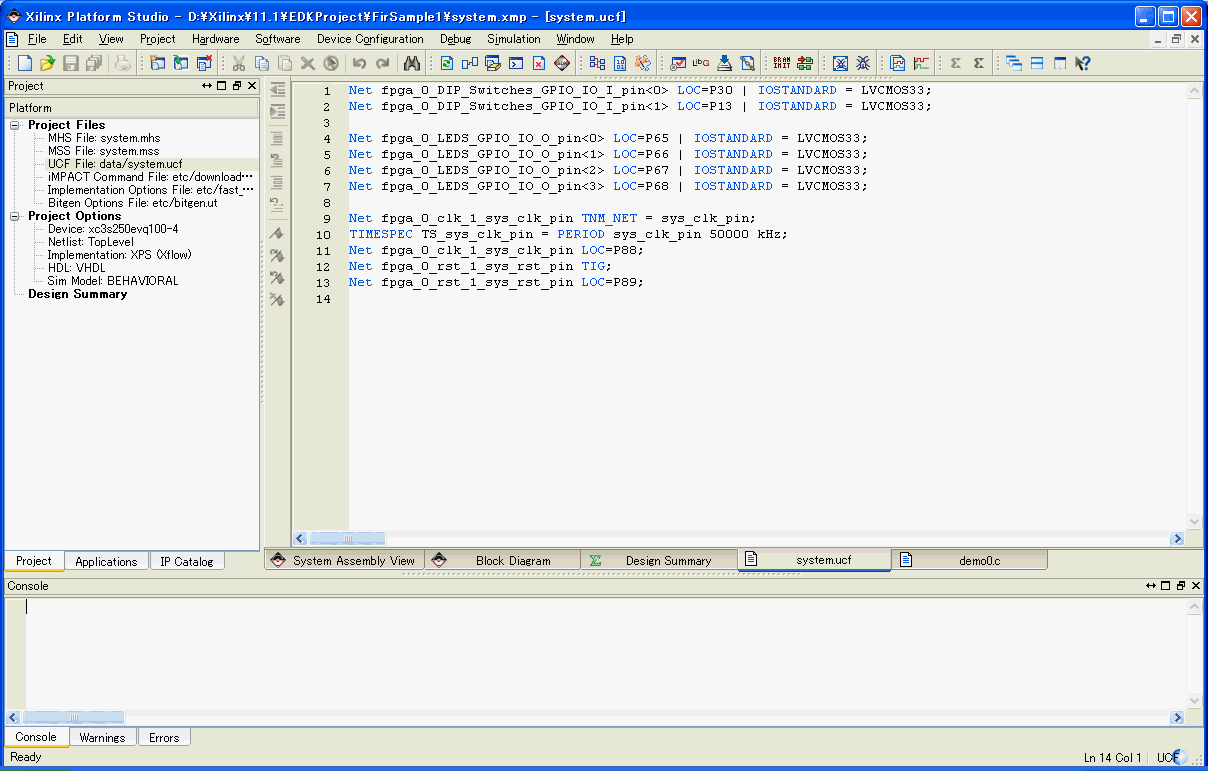

Projectタブのsystem.ucfをダブルクリックし、このようにピン番号を割り当てます。

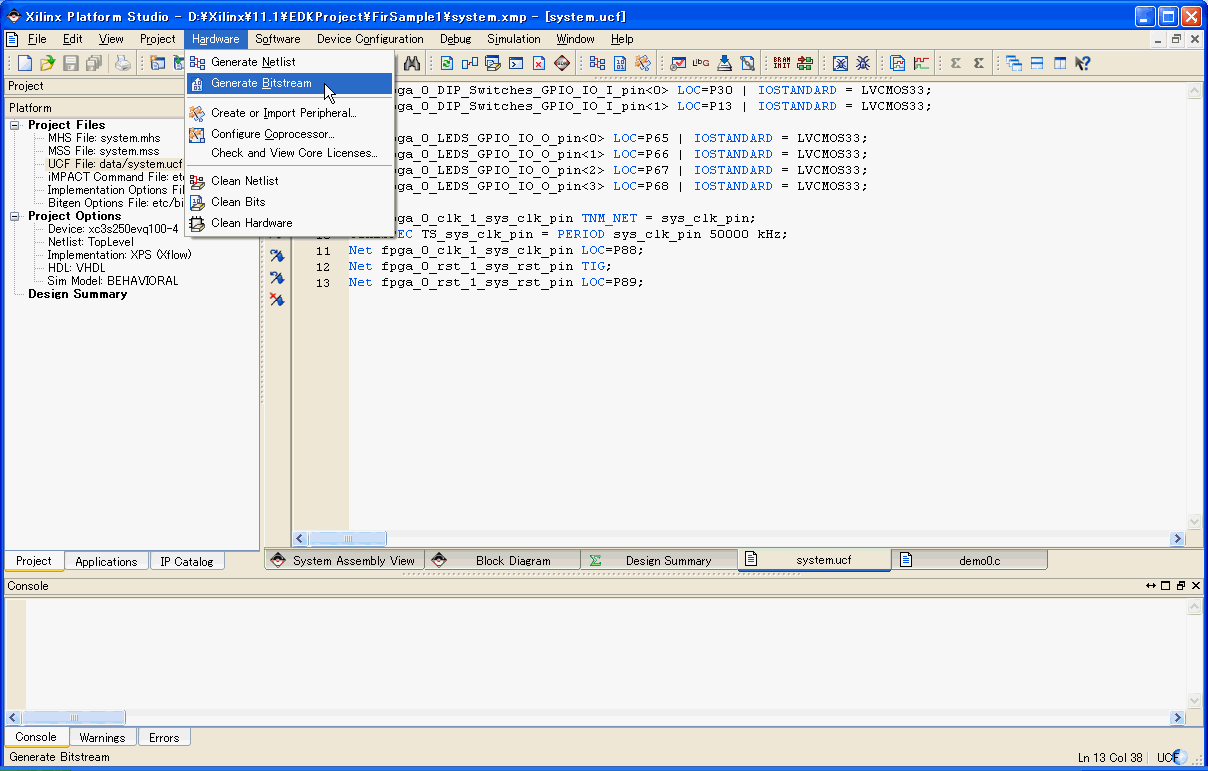

ピンを割り当てた上で再度Generate Bitstreamをしてみましょう。エラーなしに「Done!」と出たら成功です。
