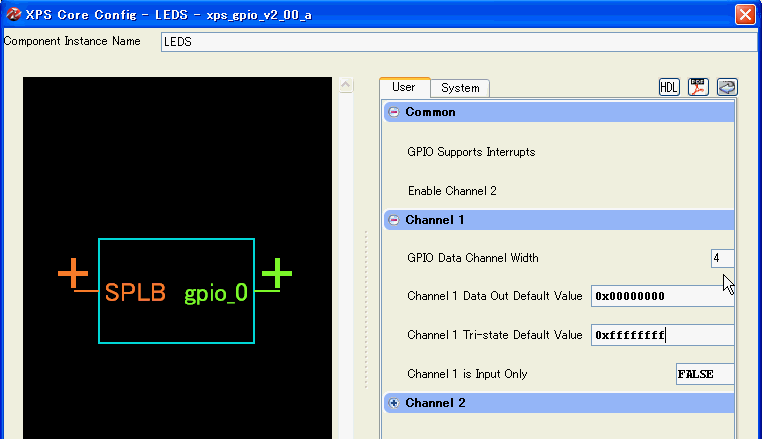

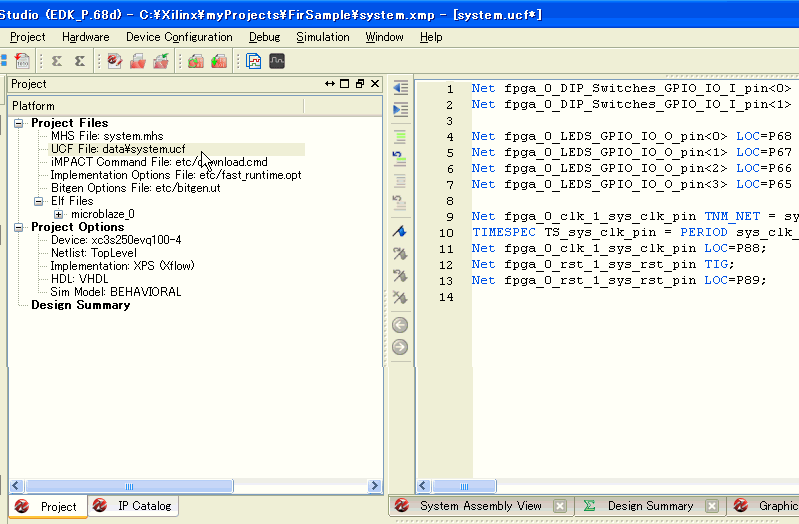

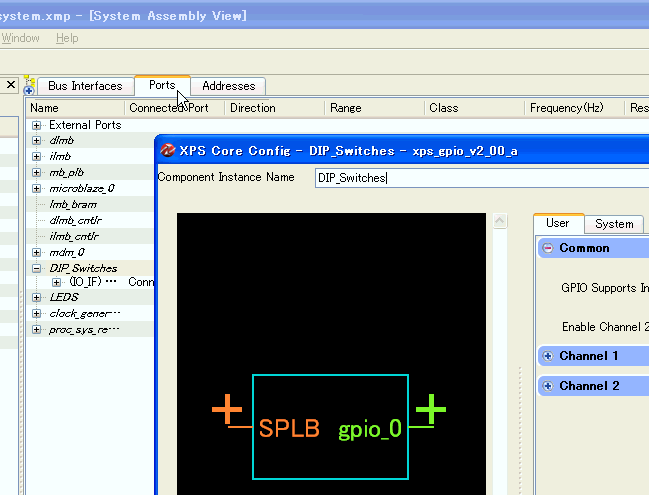

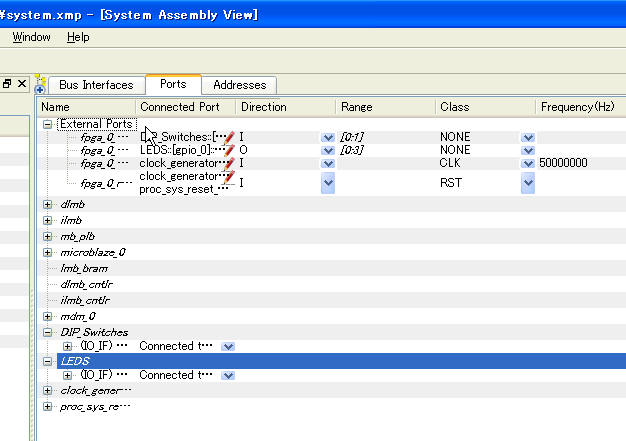

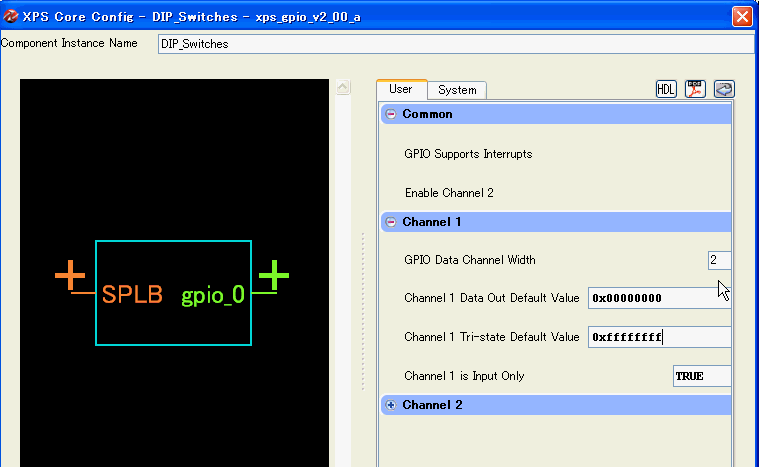

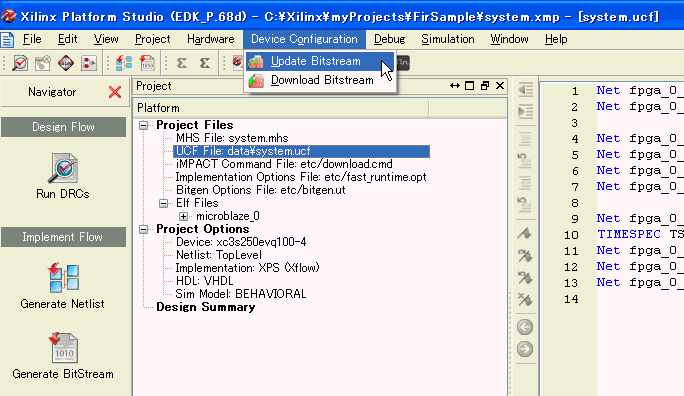

 Portsタブを選択し、DIP_Switchesをダブルクリックする。 Channel 1を選択し、GPIO Data Channel Widthを2にする（DIPスイッチのビット数は２）。 同様にLEDSをダブルクリックし、Channel 1→GPIO Data Channel Widthを4にする（LEDのビット数は４）。 External Portsを展開し、DIPが[0:1]、LEDSが[0:3]になっているのを確認。これらの信号線が外部ポートに出ているという意味です。 Projectタブのsystem.ucfをダブルクリックし、このようにピン番号を割り当てます。 UCFファイルをセーブした上でUpdate Bitstreamをしてみましょう。エラーなしに「Done！」と出たら成功です。
|
