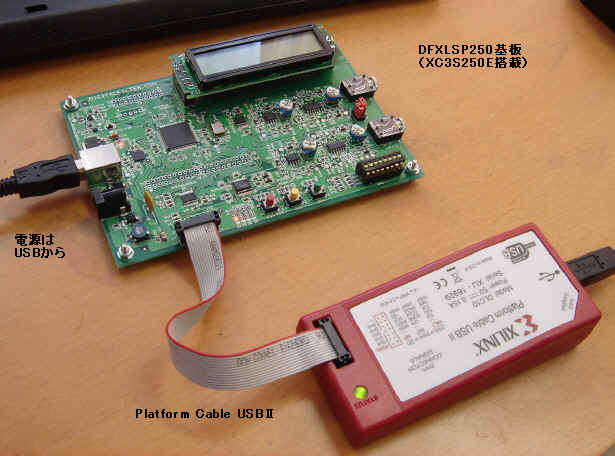

 先ほど作成したビットストリームをデジタルフィルター社の信号処理基板「DFXLSP250」に書き込みます。ダウンロードケーブルはXilinx社純正の「Platform Cable

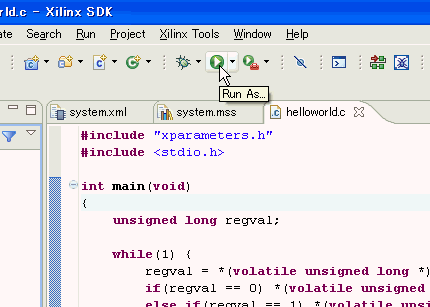

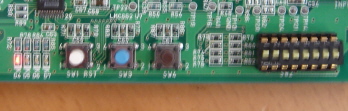

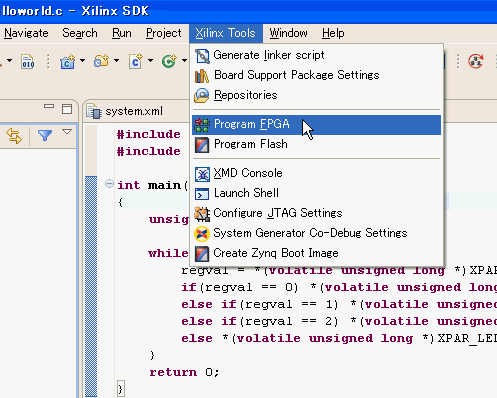

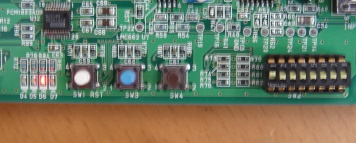

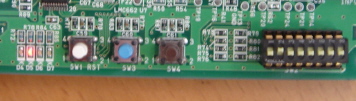

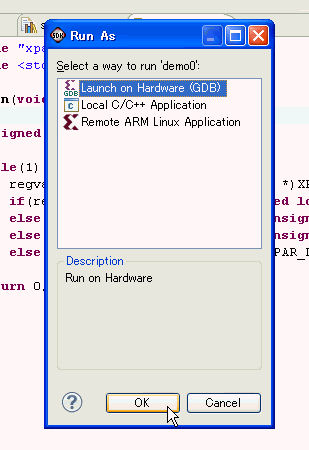

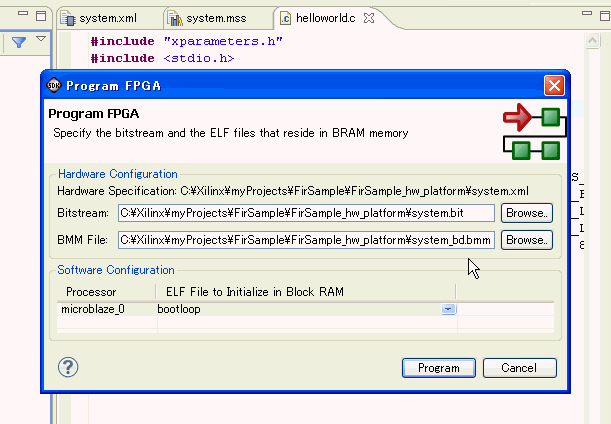

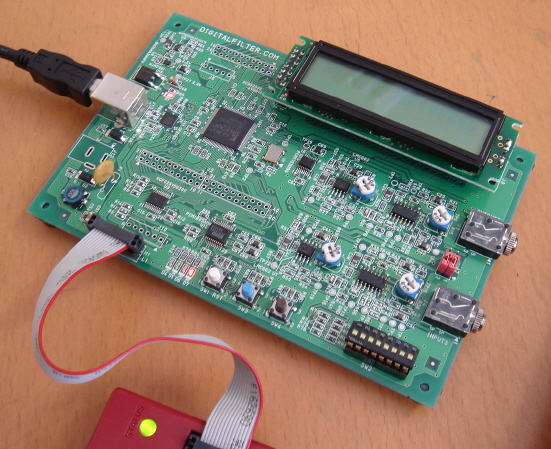

USB Ⅱ」を使用します。パソコンのUSBポートからダウンロードケーブルを介して基板のJTAGコネクタに繋ぎましょう（もう一つのUSBポートから基板に電源供給）。 この際、自動的にドライバがインストールされます（詳しくはドライバStepByStep参照）。Xilinx SDKのメニューからXilinx Tools→Program FPGAを選択。 BitstreamとBMM Fileがこのようになっているか確認してProgramボタン。 Programが終了したらRun Asボタンを押す。 Launch on Hardwareを選択してOK。これでアプリケーションが走り出す。 （以下はFirSampleプロジェクトの動作です） DFXLSP250基板の右端のLEDが点灯しました。 DIPスイッチの2ビットがデコードされているのを確認しましょう。bit0, 1 = L, L  bit0, 1 = H, L  bit0, 1 = L, H  この場合、電源を切るとFPGAの回路は消えます。消えないようにするにはPROMに書き込みましょう。
|
