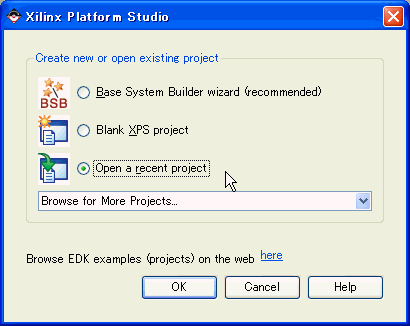

 Xilinx Platform Studio（XPS）をスタートし、Open a recent projectを選択しOK。

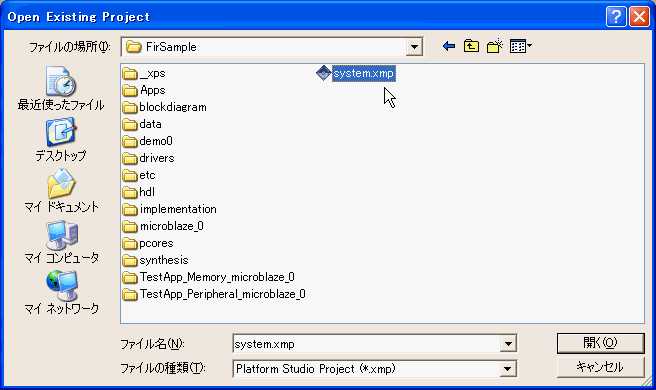

先ほどの「DIPスイッチの状態をデコードしてLEDを光らせる」で作成したプロジェクト(FirSample\system.xmp)を開きましょう。

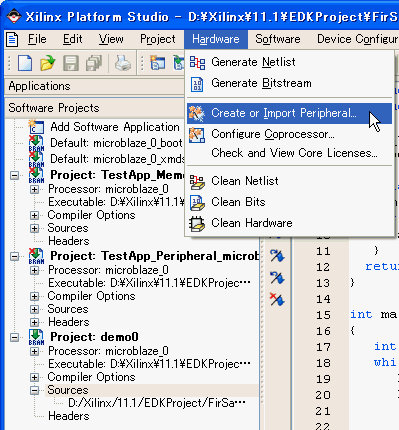

メニューからHardware→Create or Import Peripheralを選択。

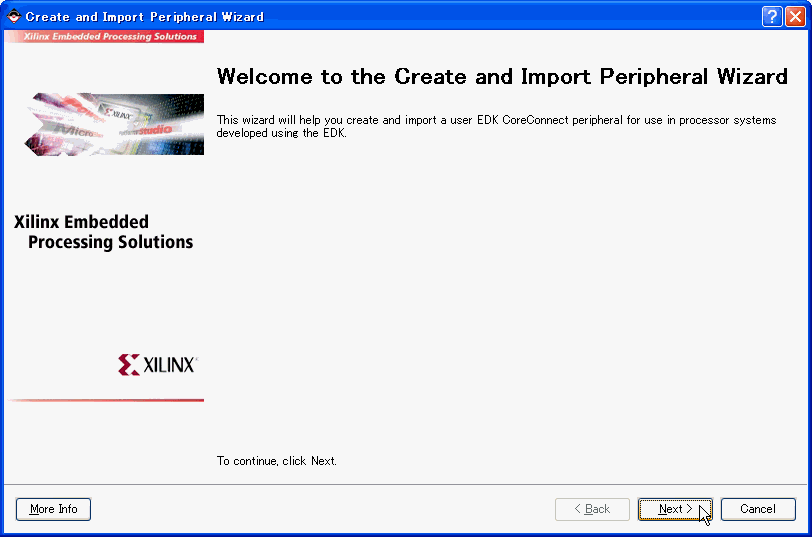

するとCreate and Import Peripheral Wizardがスタートします。

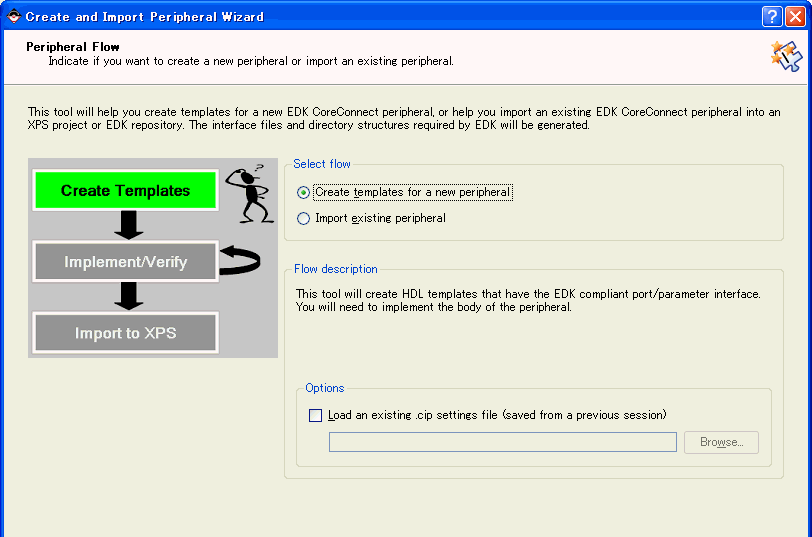

Create templates for a new peripheralを選択してNext。

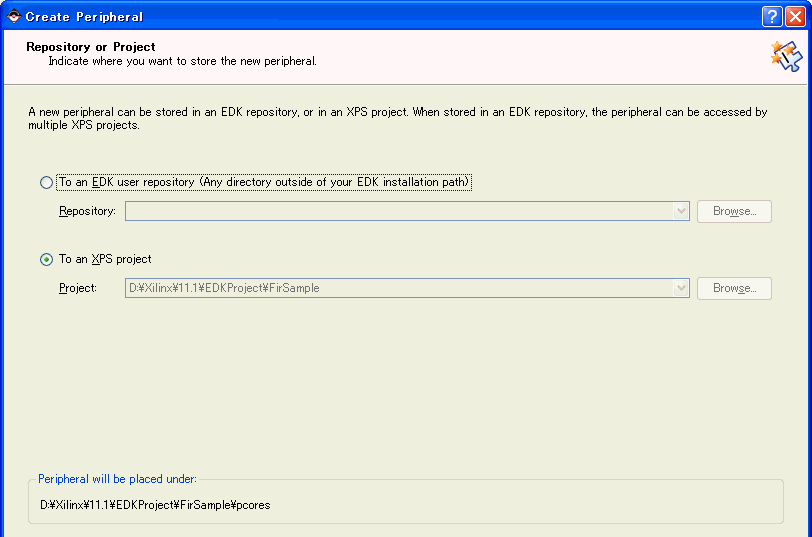

To an XPS projectを選択してNext。

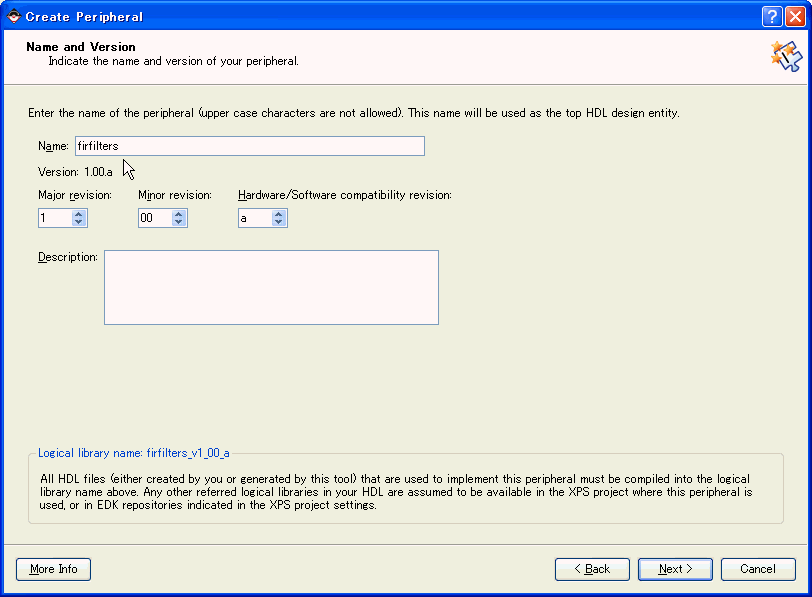

NameをfirfiltersとしてNext。

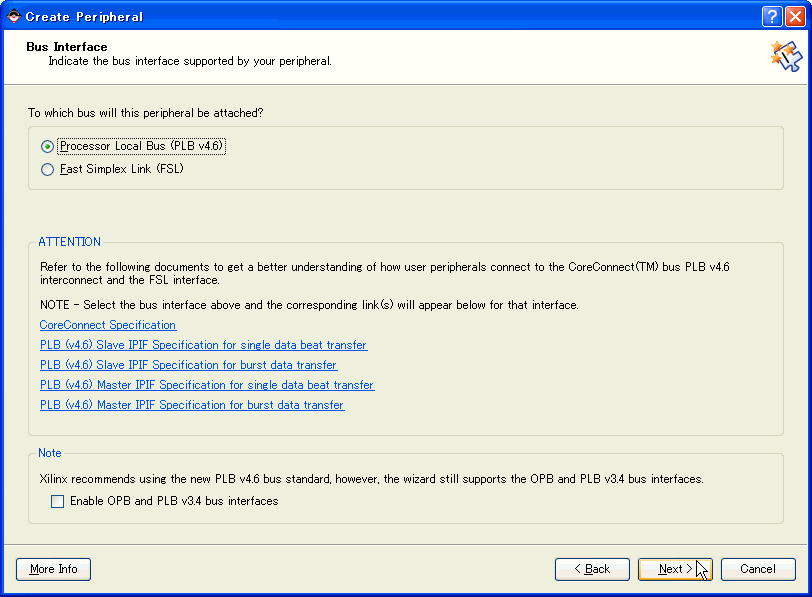

Processor Local Busを選択しNext。

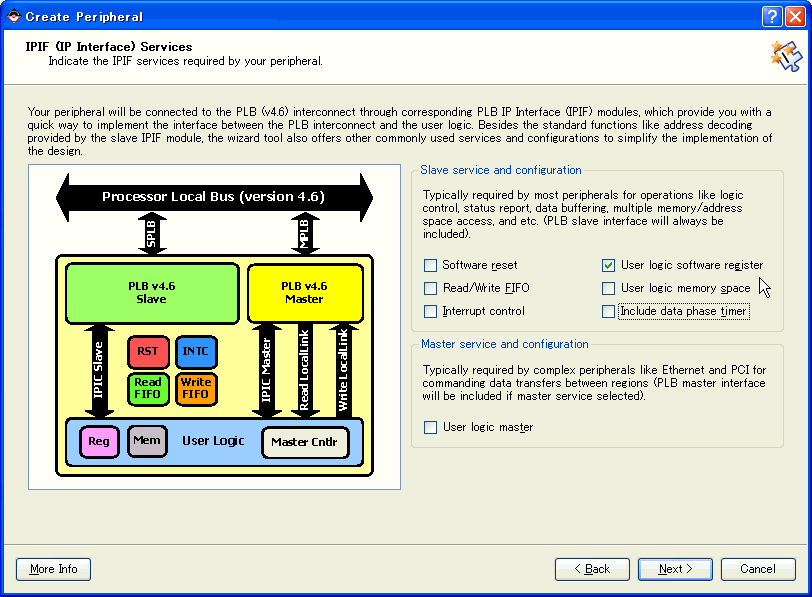

User logic software registerだけオンにしてNext。

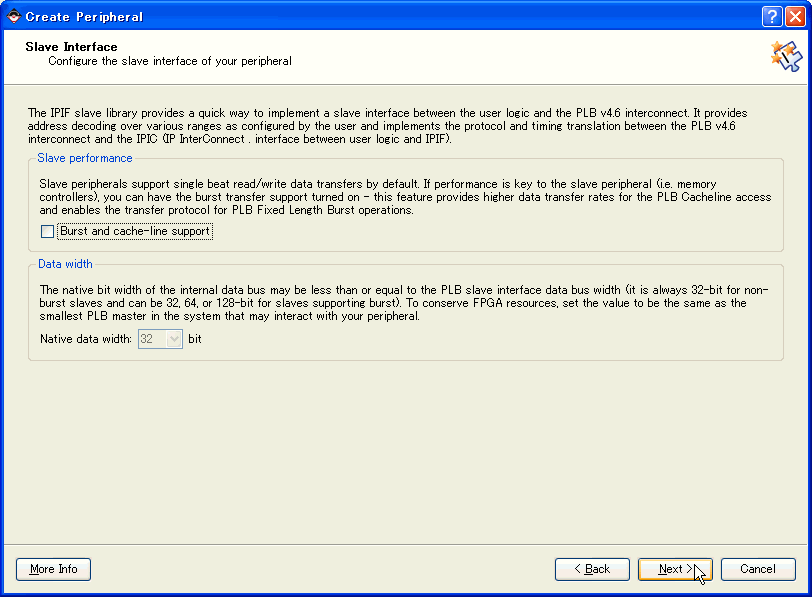

ここは何も選択しないでNext。

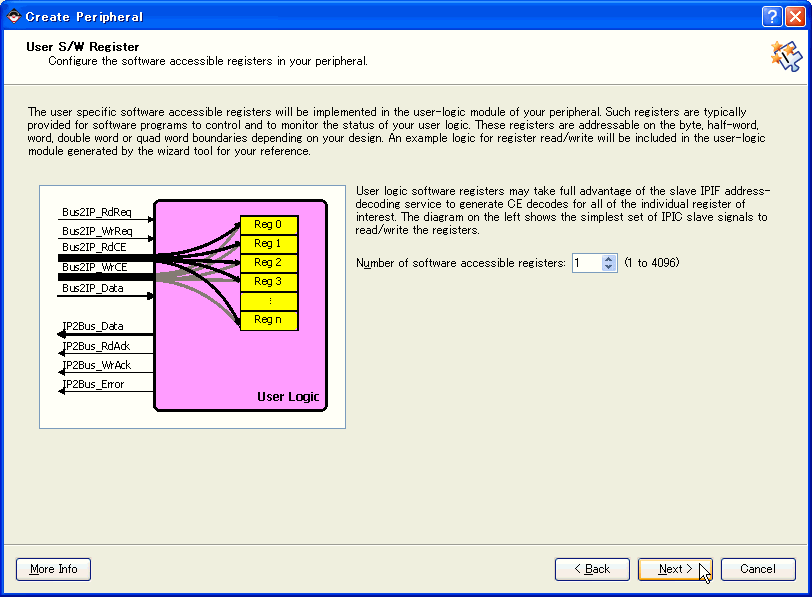

レジスタの数は1としてNext。

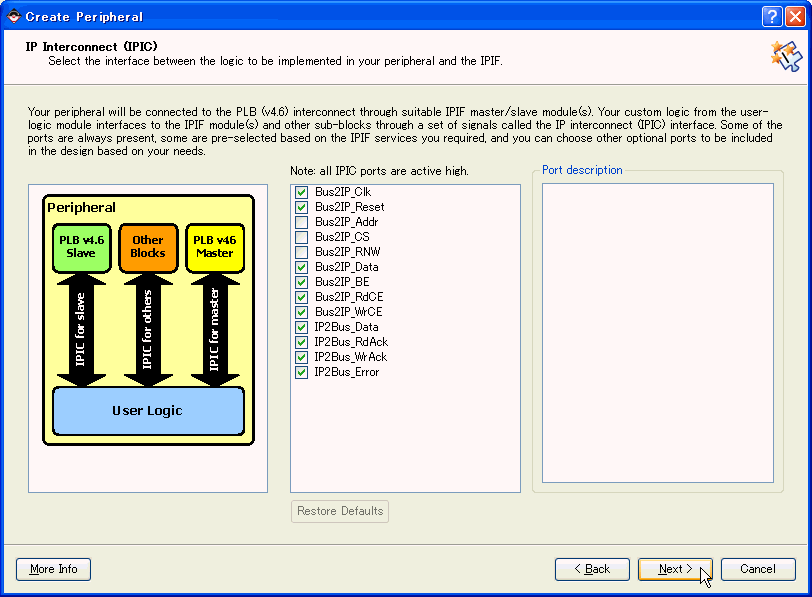

そのままNext。

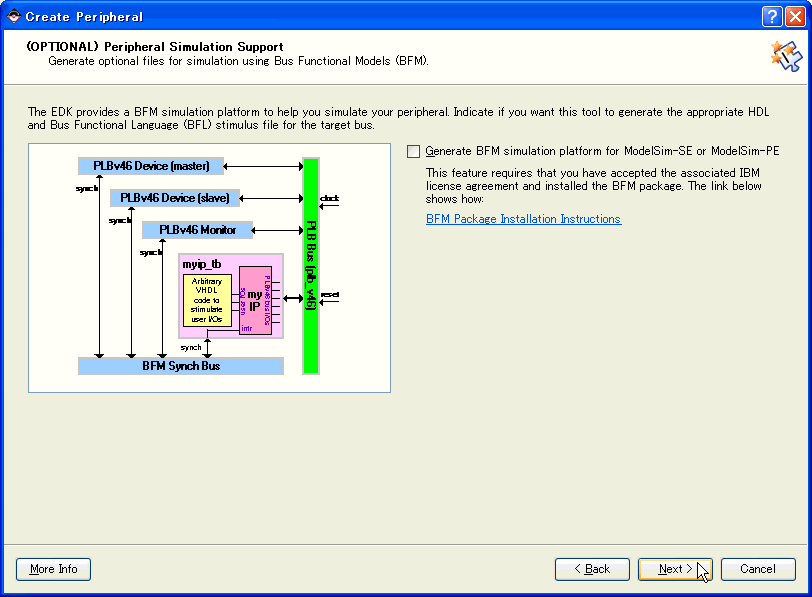

ここもそのままNext。

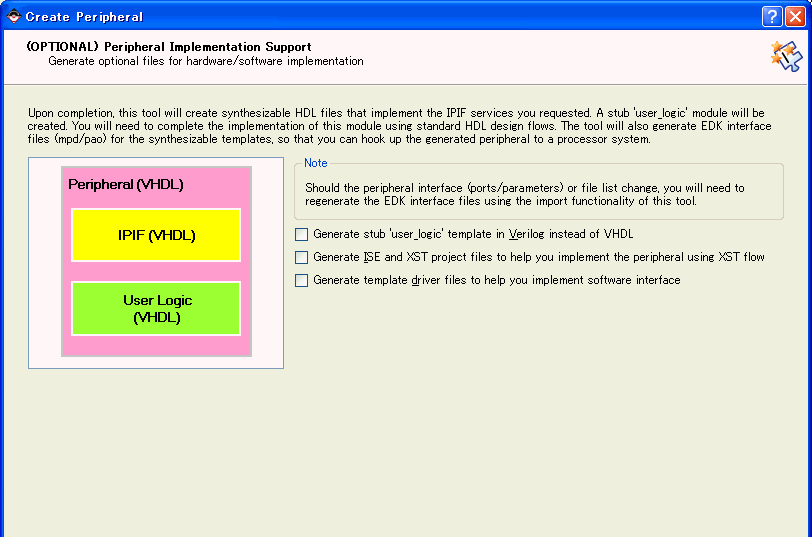

何も選択せずNext。

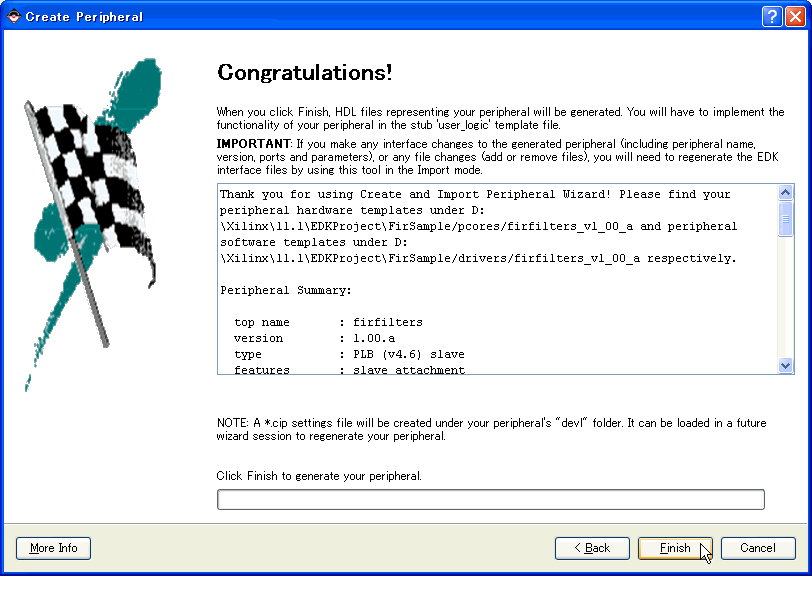

最後にFinishをクリック。
これでユーザーIPのひな形が完成です。MicroBlazeとユーザーIPはProcessor Local
Bus（PLB）というバスでつながっています。またレジスタは32ビットのものを1個持たせています。
|
