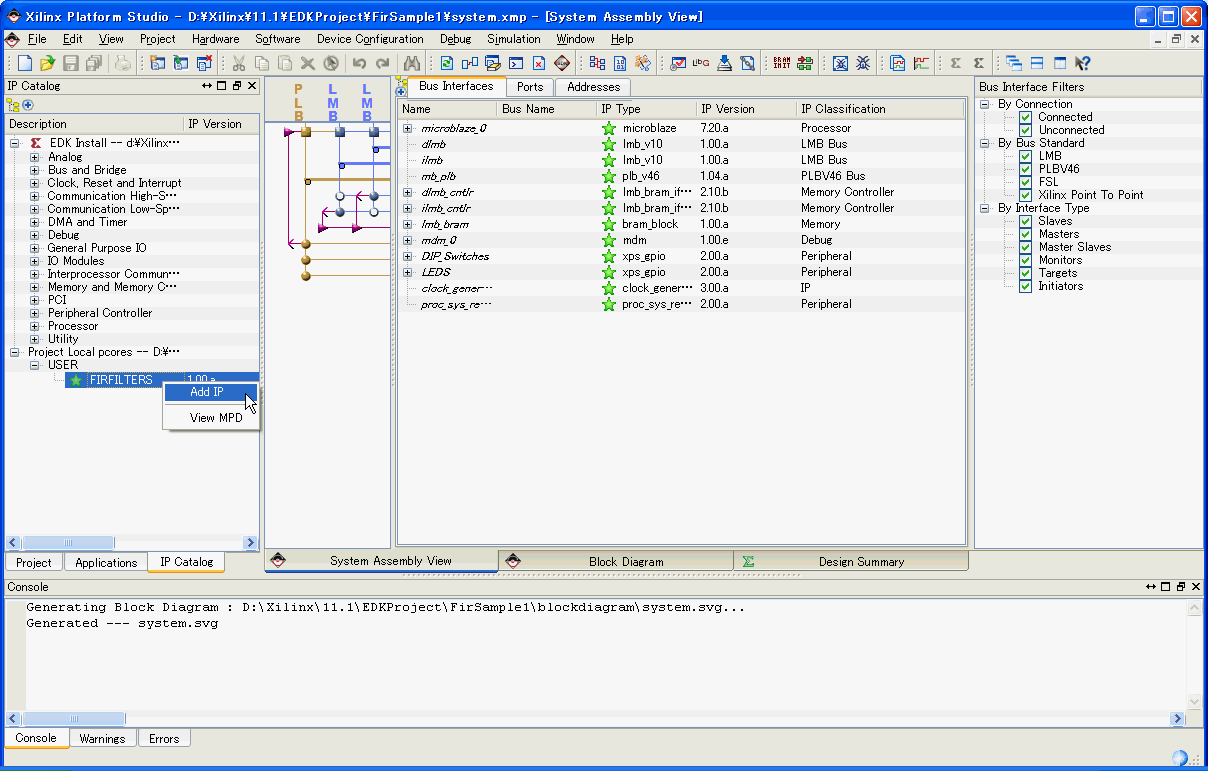

 XPSに戻ってIP Catalogタブを選択し、USERを展開し、FIRFILTERS→Add IPを選択。

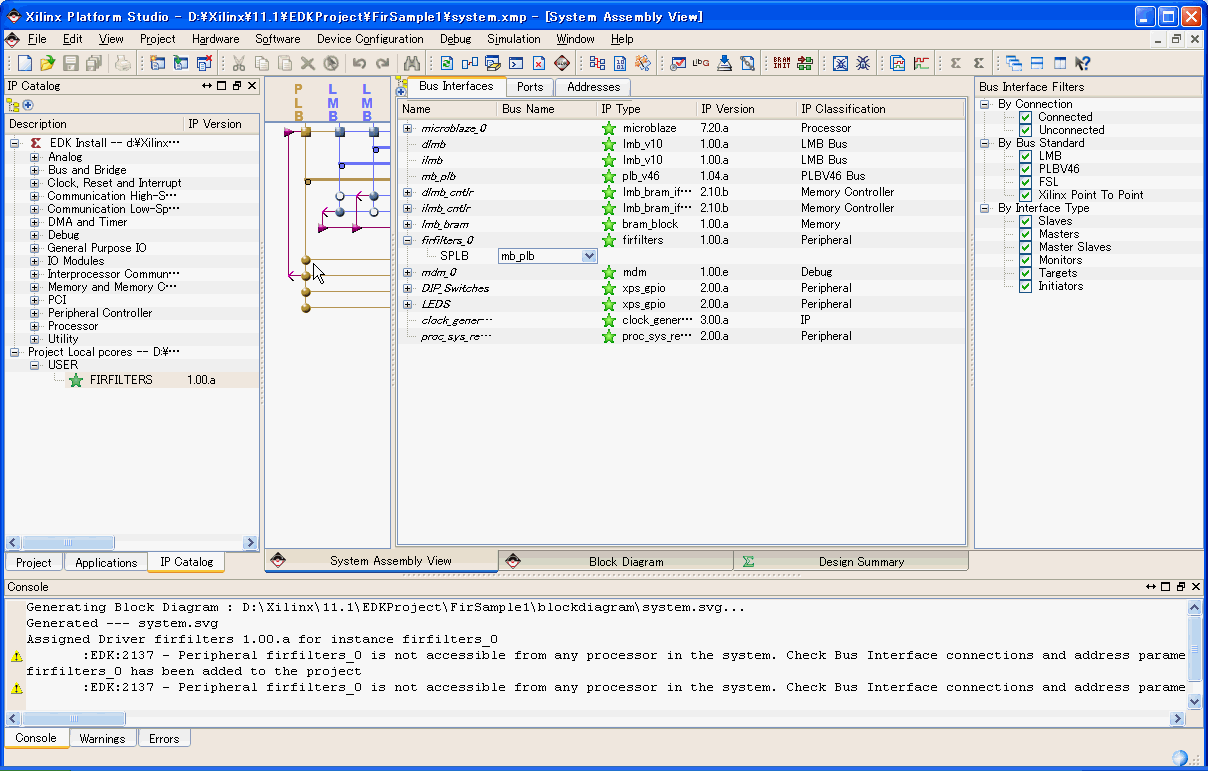

Bus Interfacesタブにfirfilters_0が追加されたが、まだバス（PLB）とつながっていないので、白丸をクリックで茶色くして接続する。

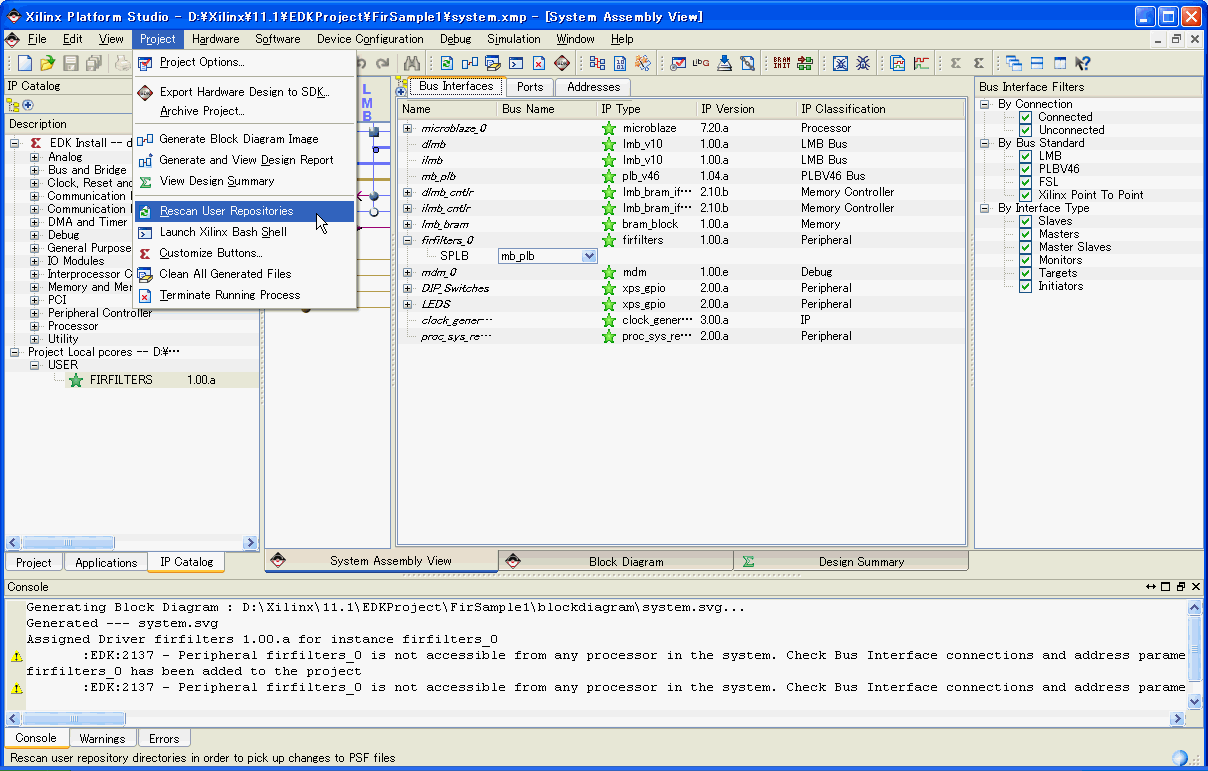

ここでメニューのProjectからRescan User Repositoriesを選択しましょう（これをしないとfirfilters_0の入出力ポートが認識されない）。
その後System Assembly ViewのPortsタブを選択する。

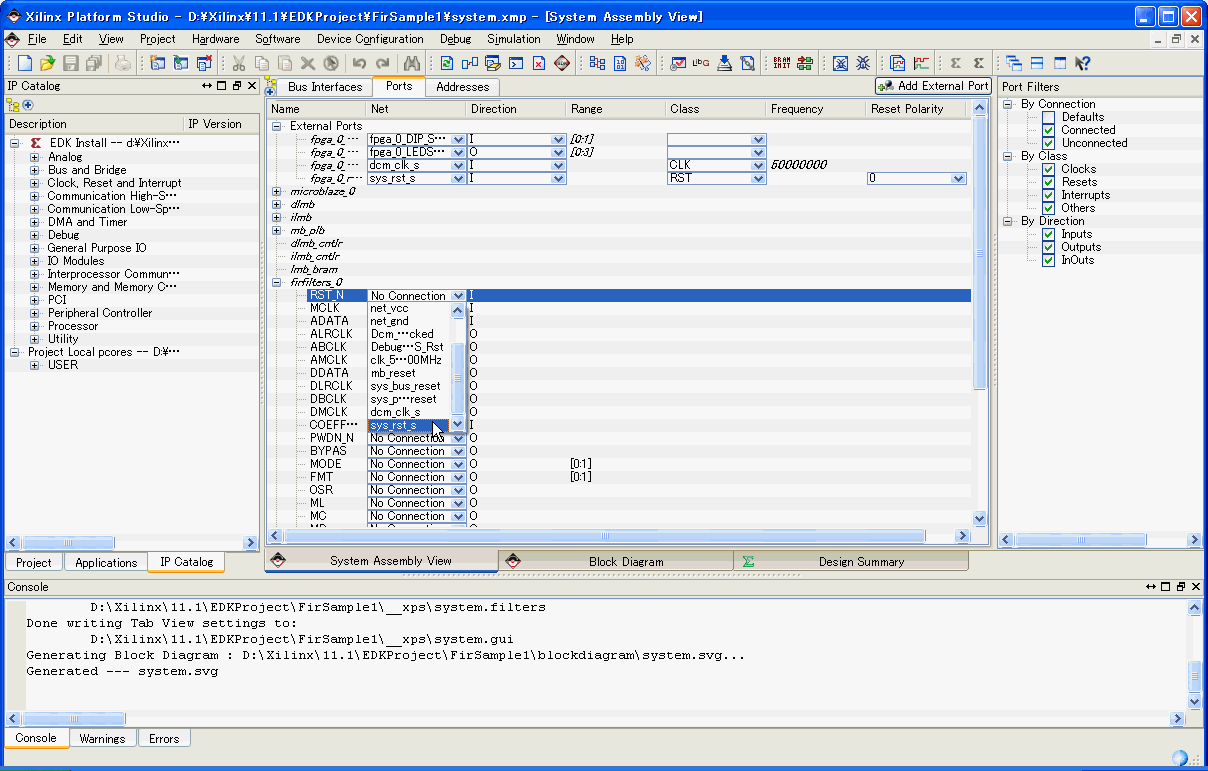

firfilters_0を展開し、RSTNのプルダウンメニューを開き、sys_rst_sを探して選択する。

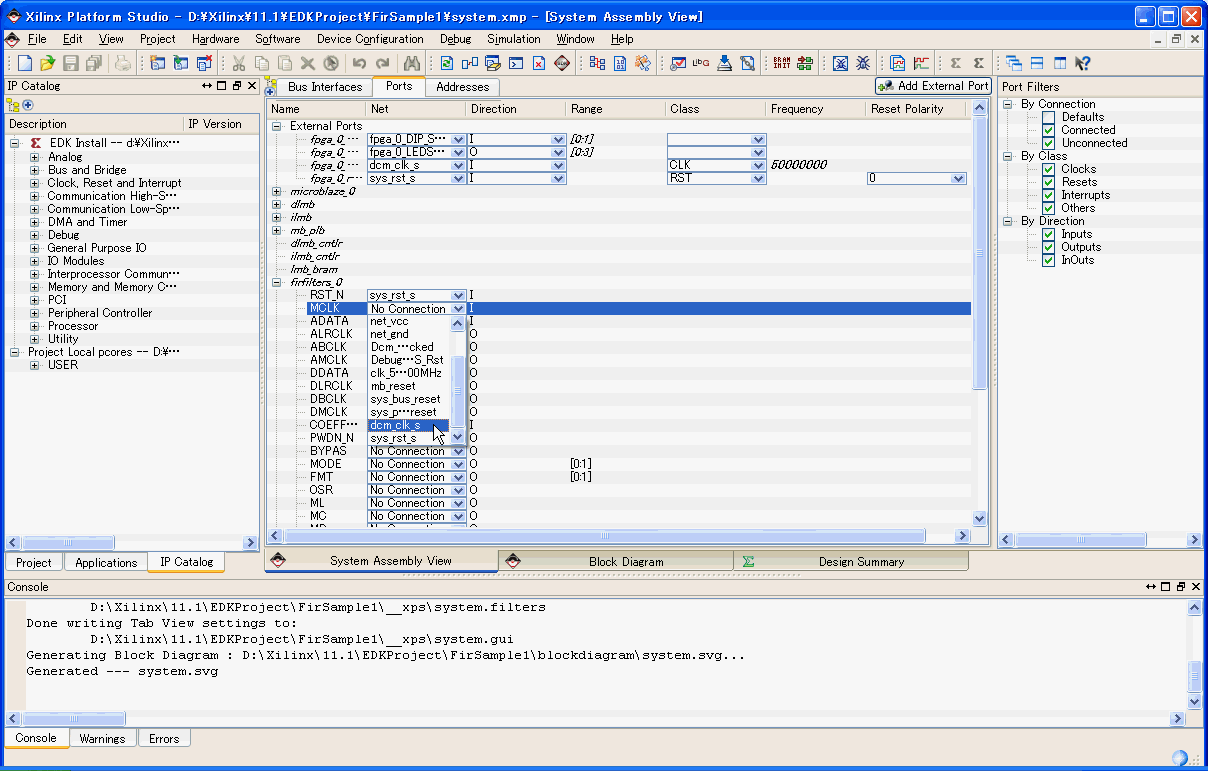

次にMCLKのプルダウンを開き、これはdcm_clk_sを選択します。

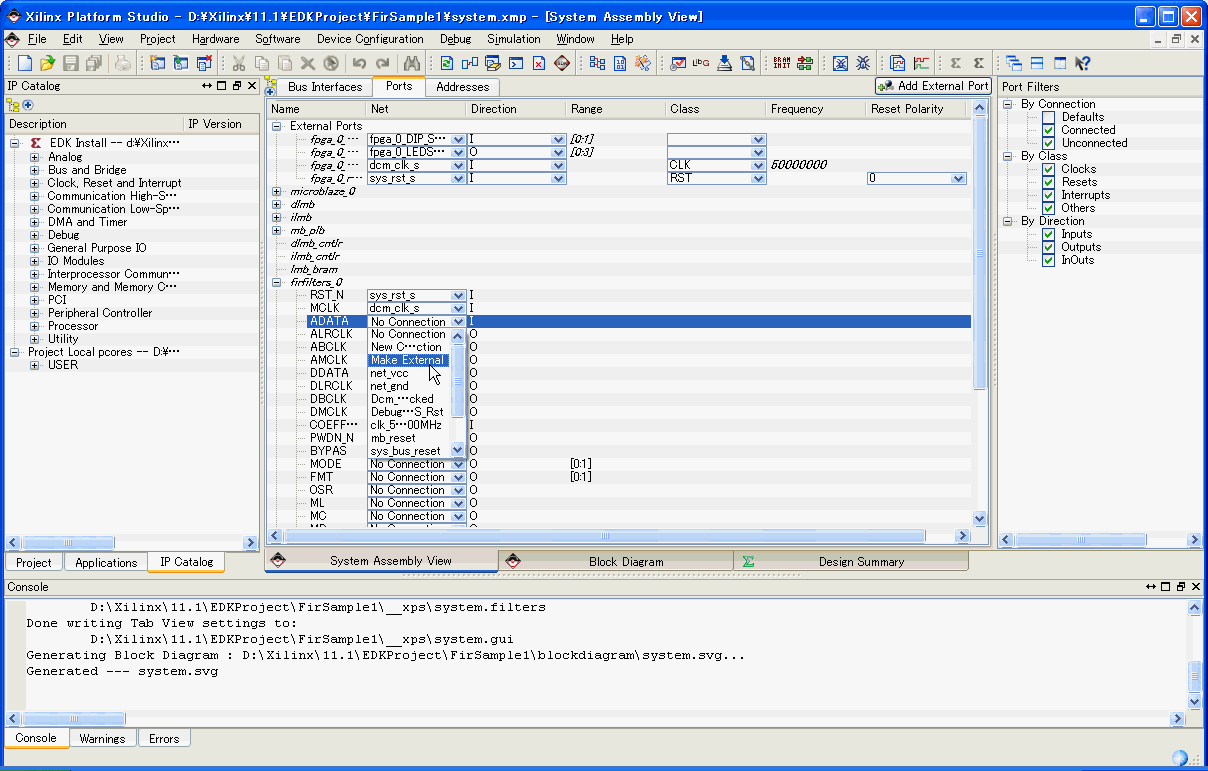

その次はADATAですが、ここはMake Externalを選択します。この端子はFPGA外部に出すという意味です。

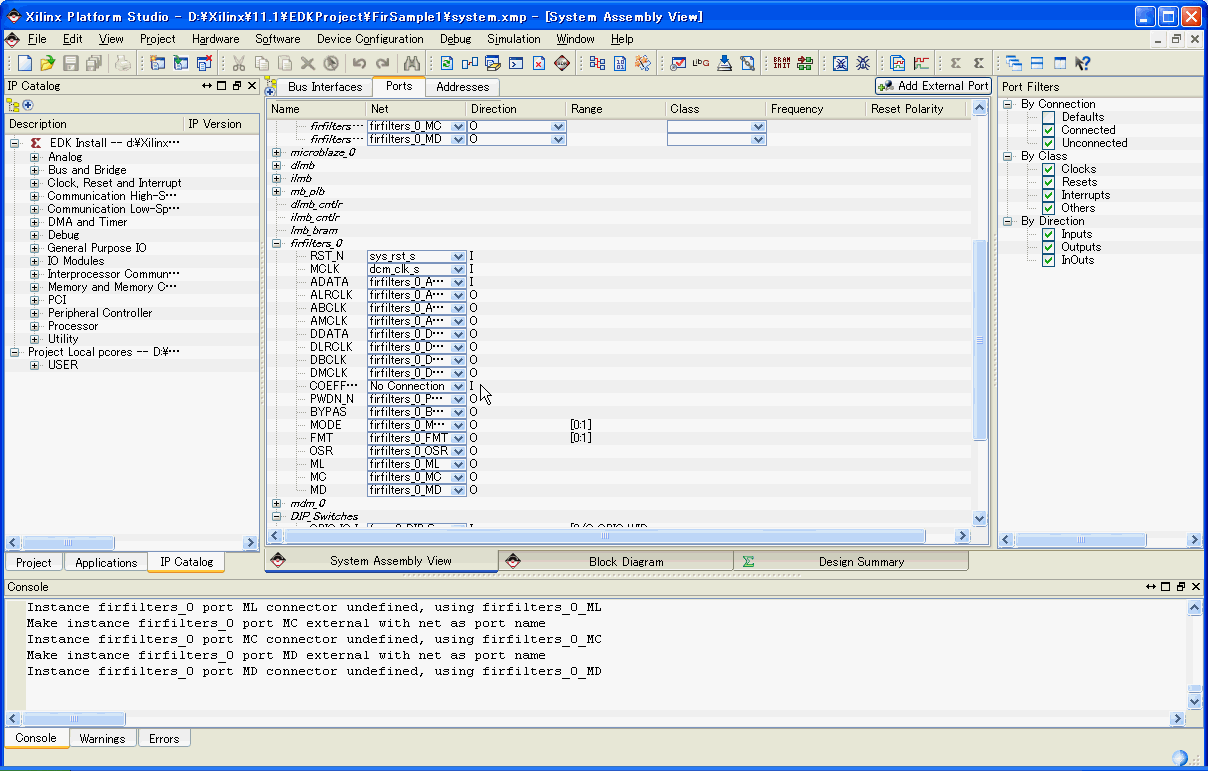

他の端子も同様にMake Externalを選択しますが、COEFFSELだけはNo Connectionとしてください。

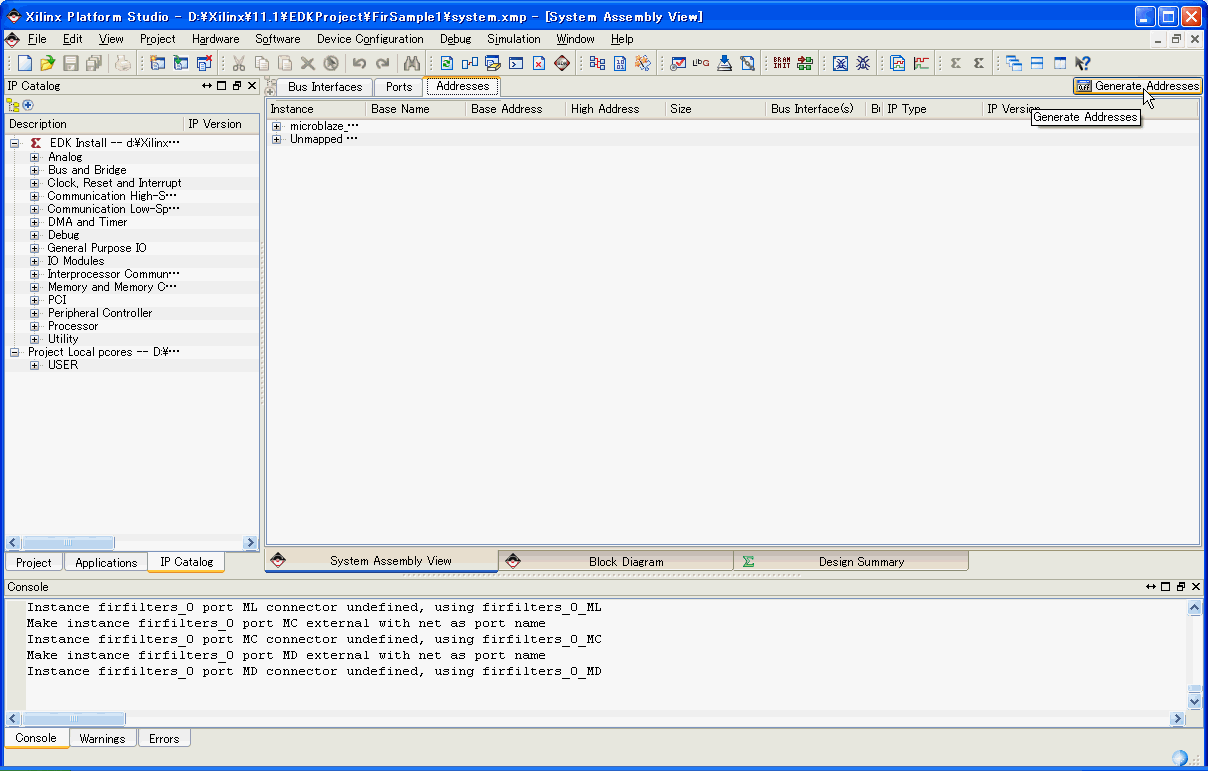

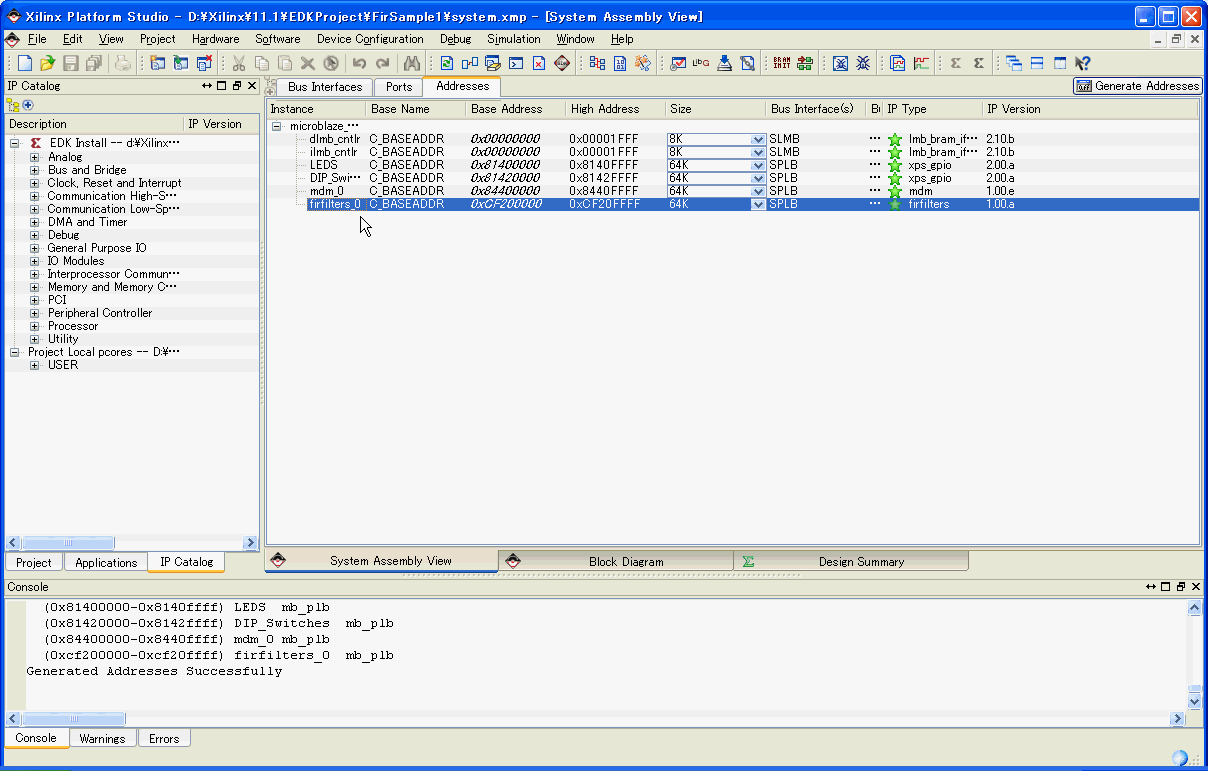

Addressタブを開いてみましょう。右の方にGenerate Addressボタンがあるのでクリックします。
firfilters_0にアドレスが割り振られているのを確認しましょう。

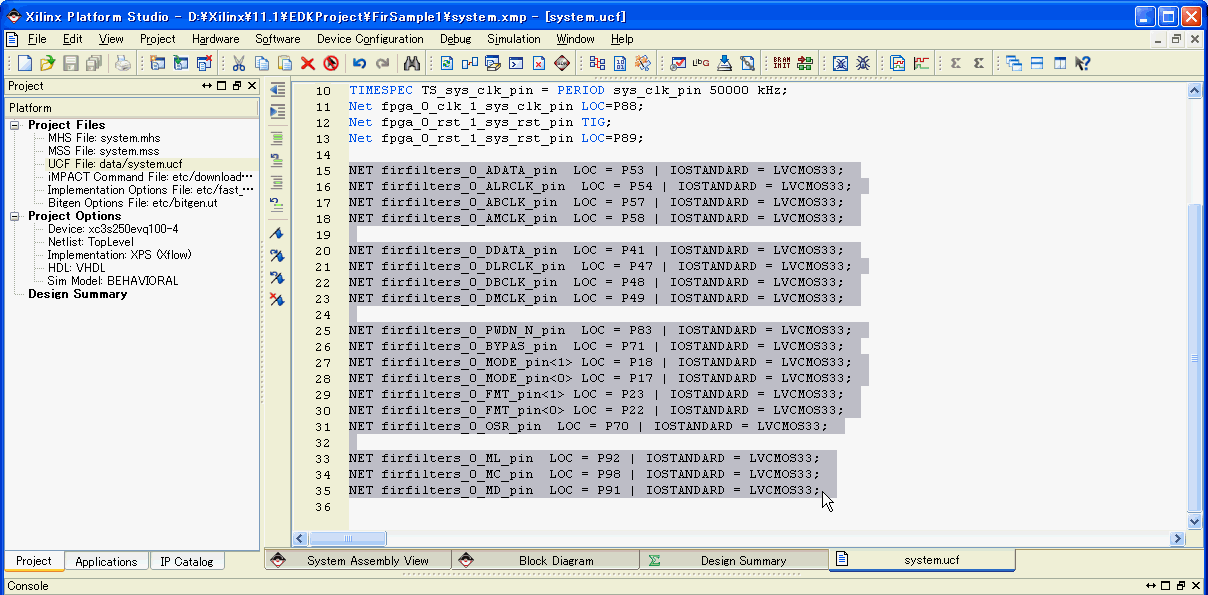

Projectタブからsystem.ucfを開き、このようにFIRフィルタコアの入出力ピンを割り当てます。これらのピンはADコンバータとDAコンバータとつながります（DFXLSP250基板の場合）。

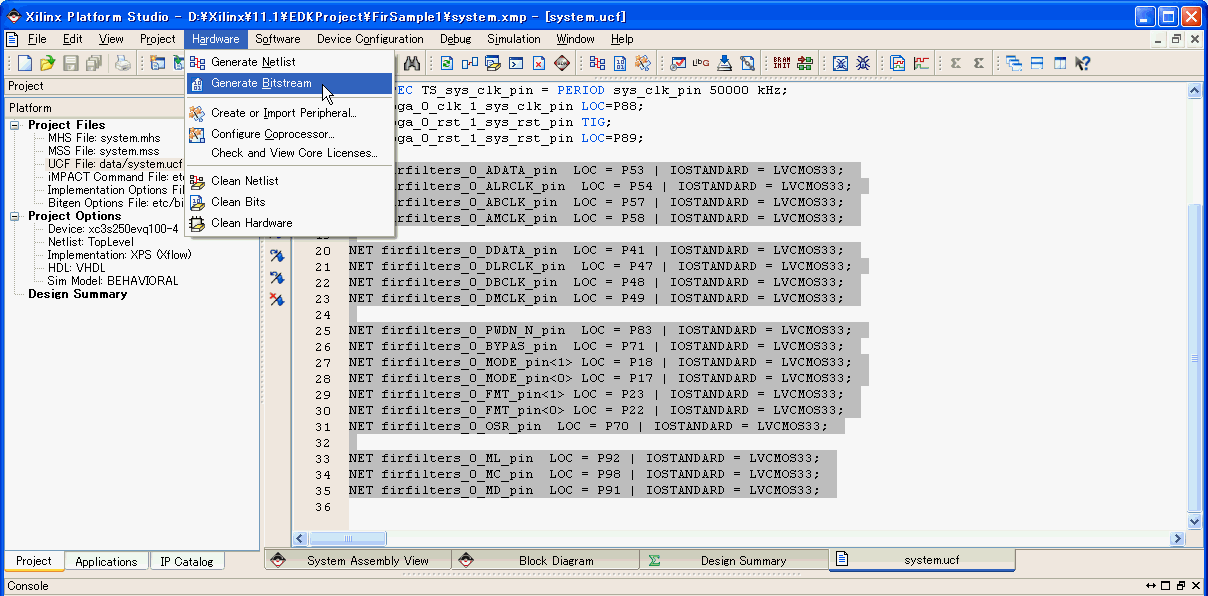

ここでHardware→Generate Bitstreamを選択します。
ConsoleにDone！と出たら成功です（エラーが出たらもう一度ステップを見直してください）。これでFIRフィルタコアが実装されました。
|
