 Windowsのスタート→すべてのプログラムから、Xilinx ISE Design Suite 11→EDK→Xilinx

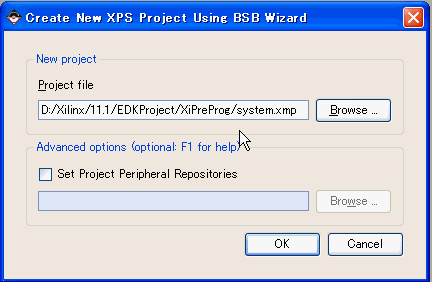

Platform Studio（XPS）を選択。Base System Builder wizardを選択し、XiPreProというディレクトリを作成し、プロジェクトファイルをsystem.xmpとしてOKをクリック。

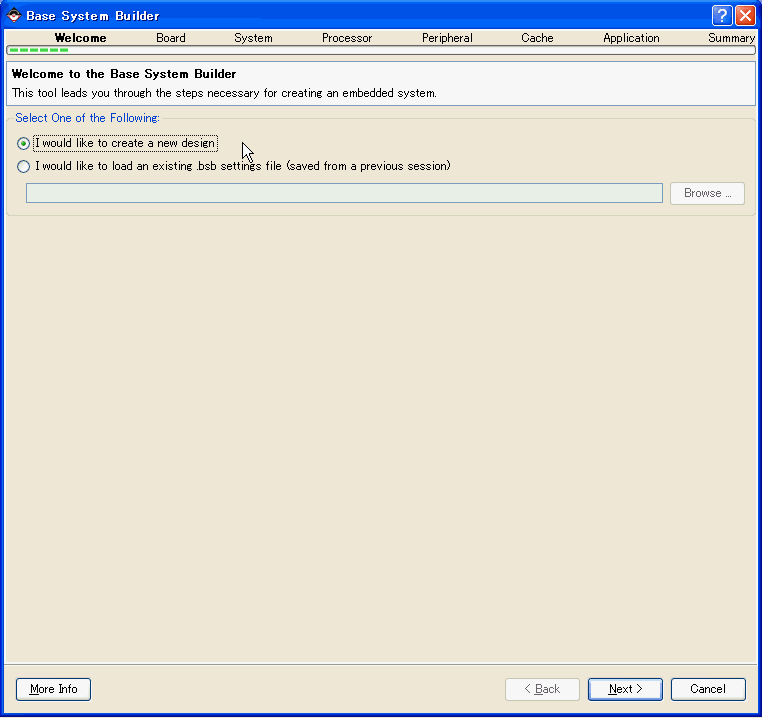

I would like to create a new designを選択してNext。

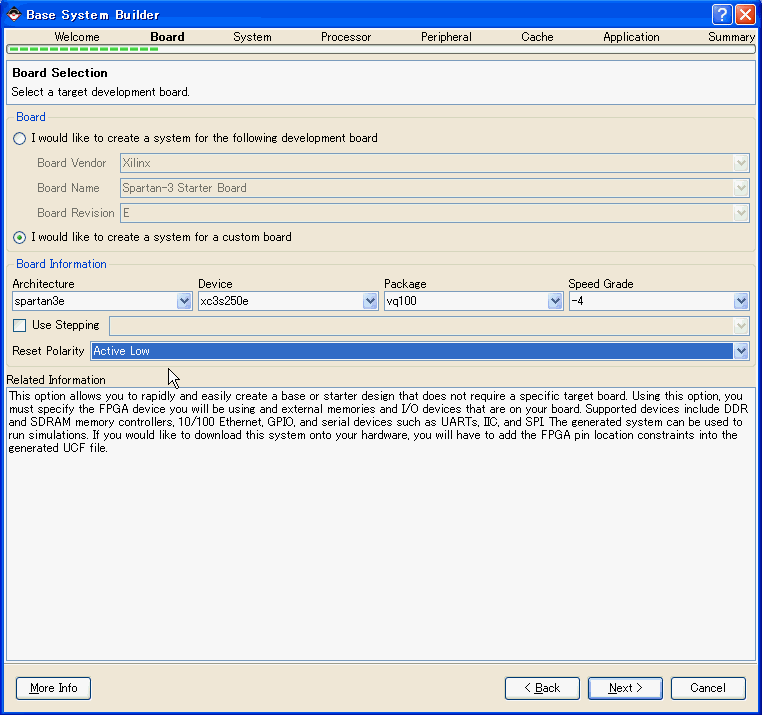

I would like to create a system for a custom boardを選択し、spartan3e,
xc3s250e, vq100, -4を選択。さらにReset PropertyをActive Lowにする。

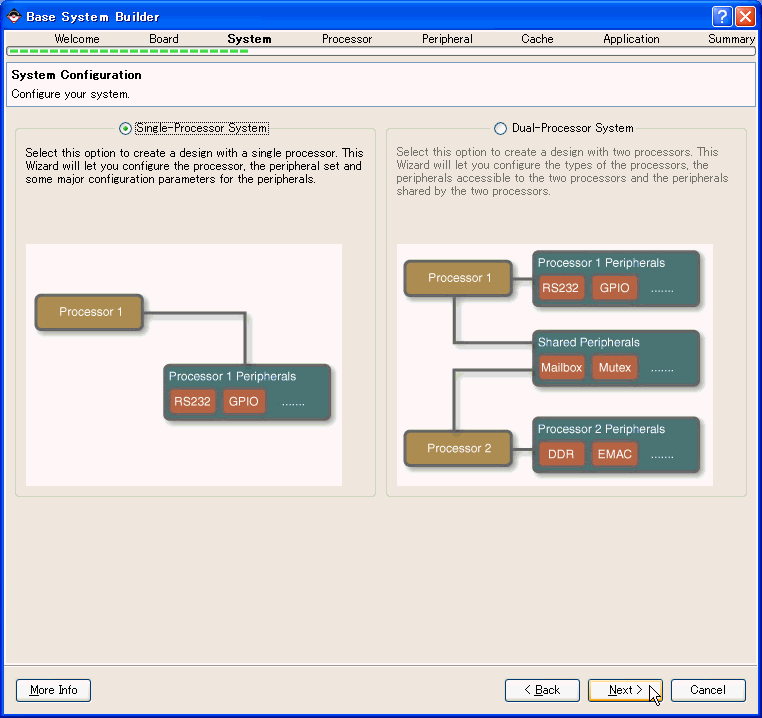

Single Processor Systemを選択してNext。

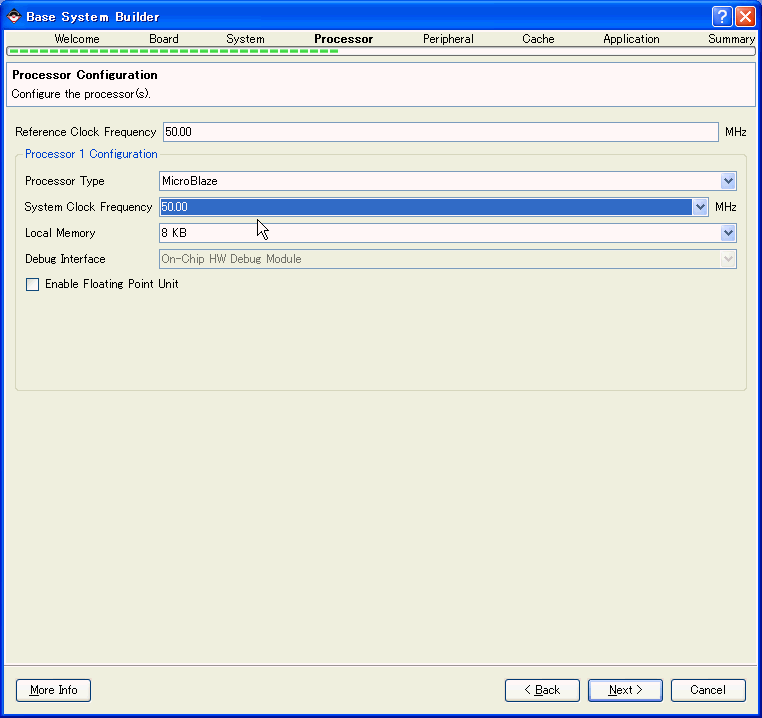

Reference/System Clock Frequencyをいずれも50MHz、Local Memoryは8kBとする。

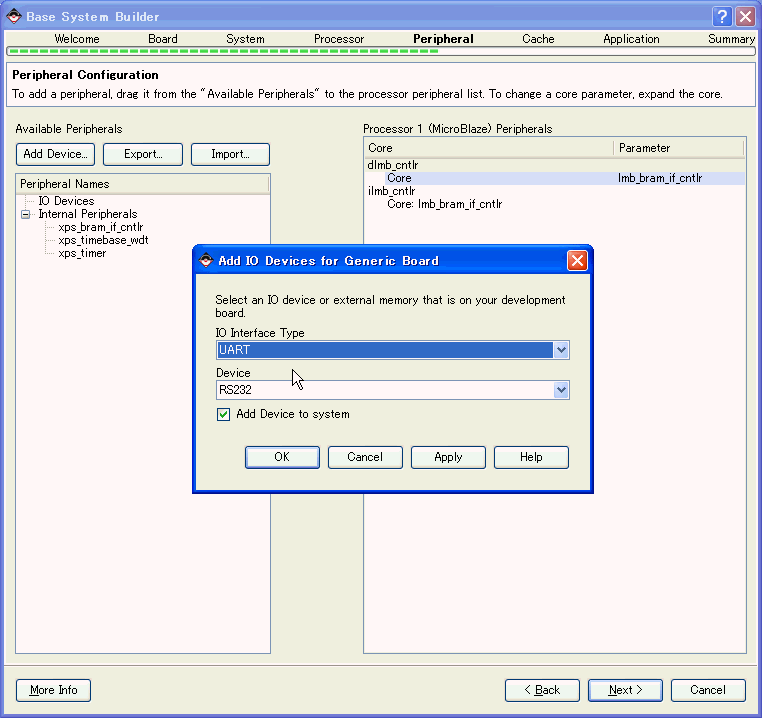

Add Deviceをクリックし、UARTとRS232を選択。

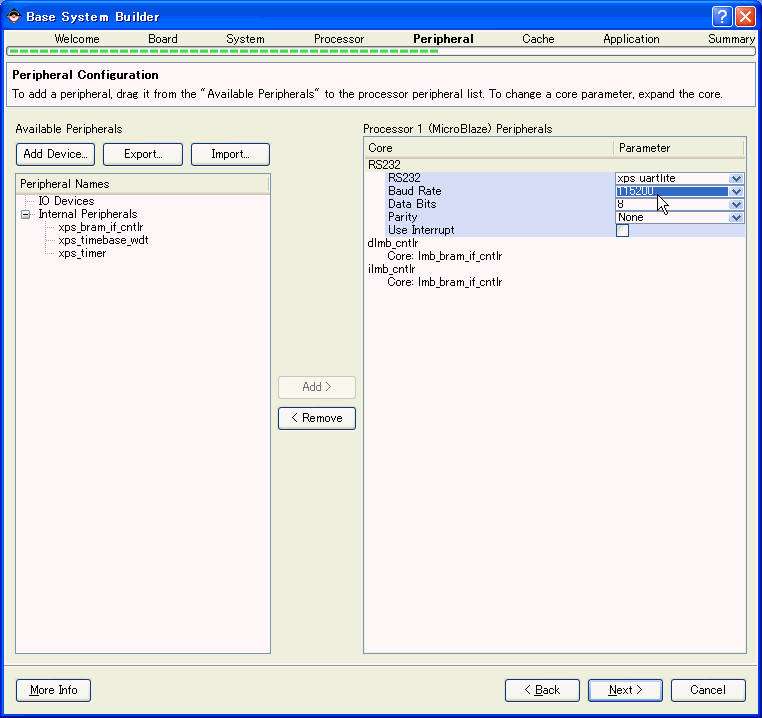

ペリフェラルとしてRS232が追加されるので、Baud Rateを115200、Data Bitsを8、ParityをNoneとしてNextをクリック。

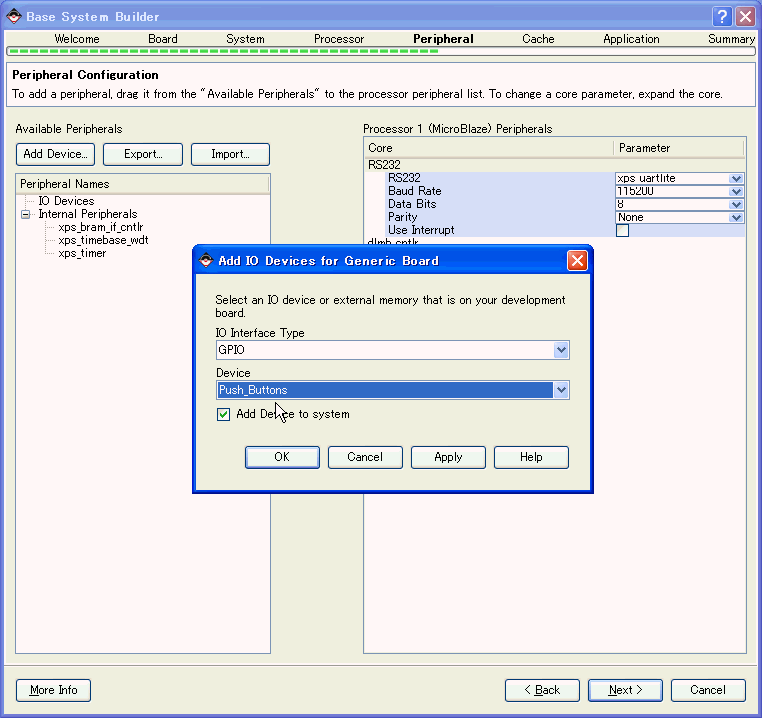

再度Add Deviceをクリックし、今度はGPIOとPush_Buttonsを選択。

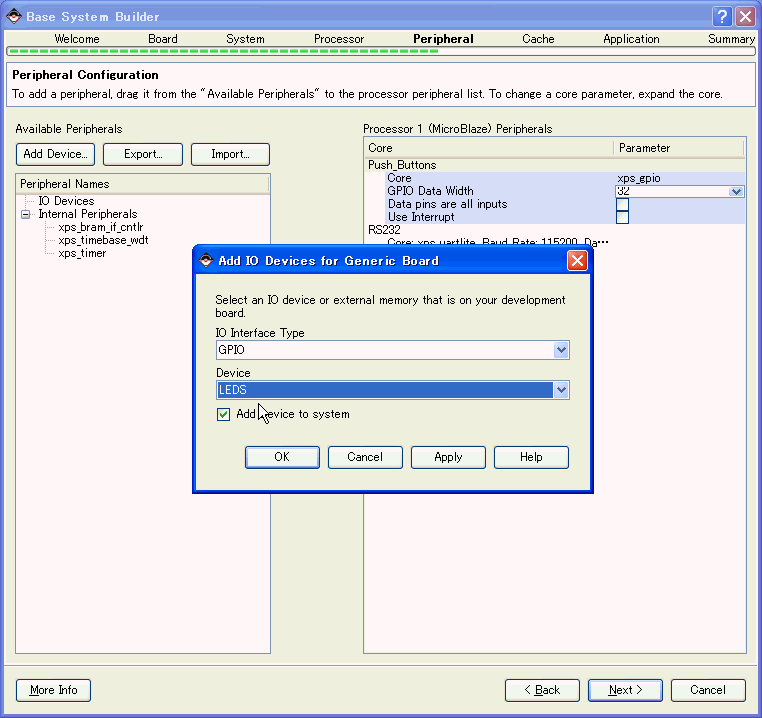

さらにAdd Deviceをクリックし、GPIOとLEDSを選択しましょう。

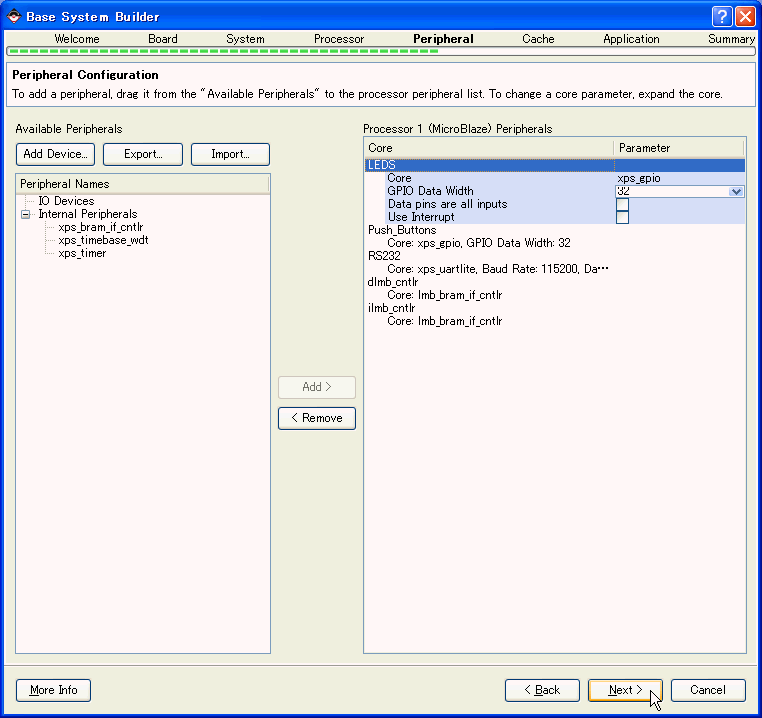

RS232、Push_Buttons、LEDSが追加されたのを確認し、Nextをクリック。

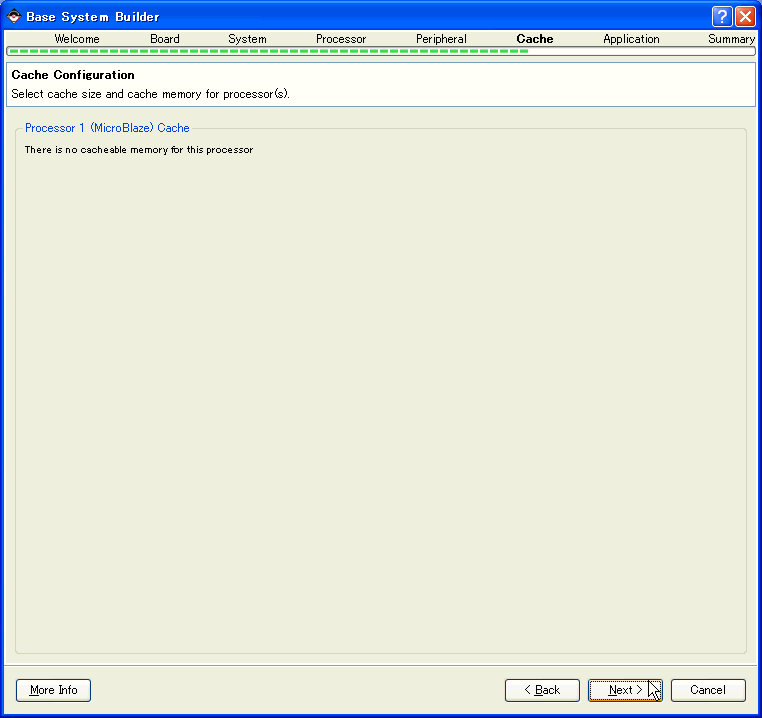

ここは何もせずにNext。

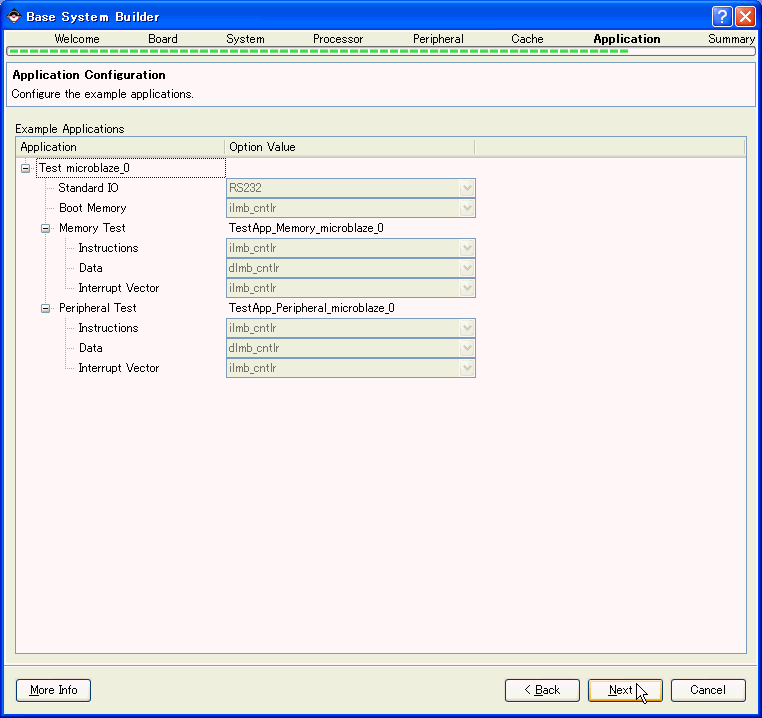

ここもそのままNext。

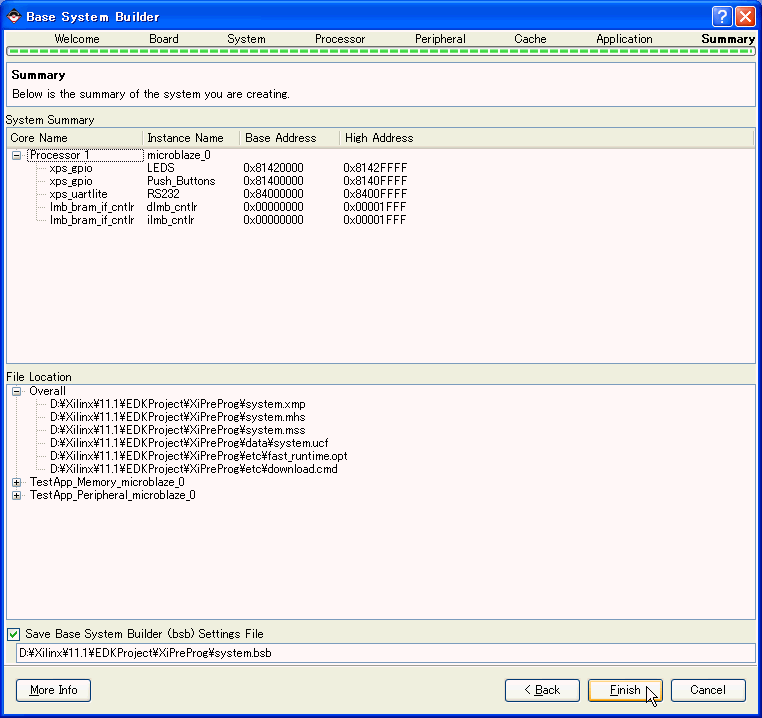

最後にFinishをクリック。
以上の操作でUART、Pushスイッチ、LED入りのMicroBlazeシステムが出来上がりました。次にLCDコントローラのひな形を作ります。

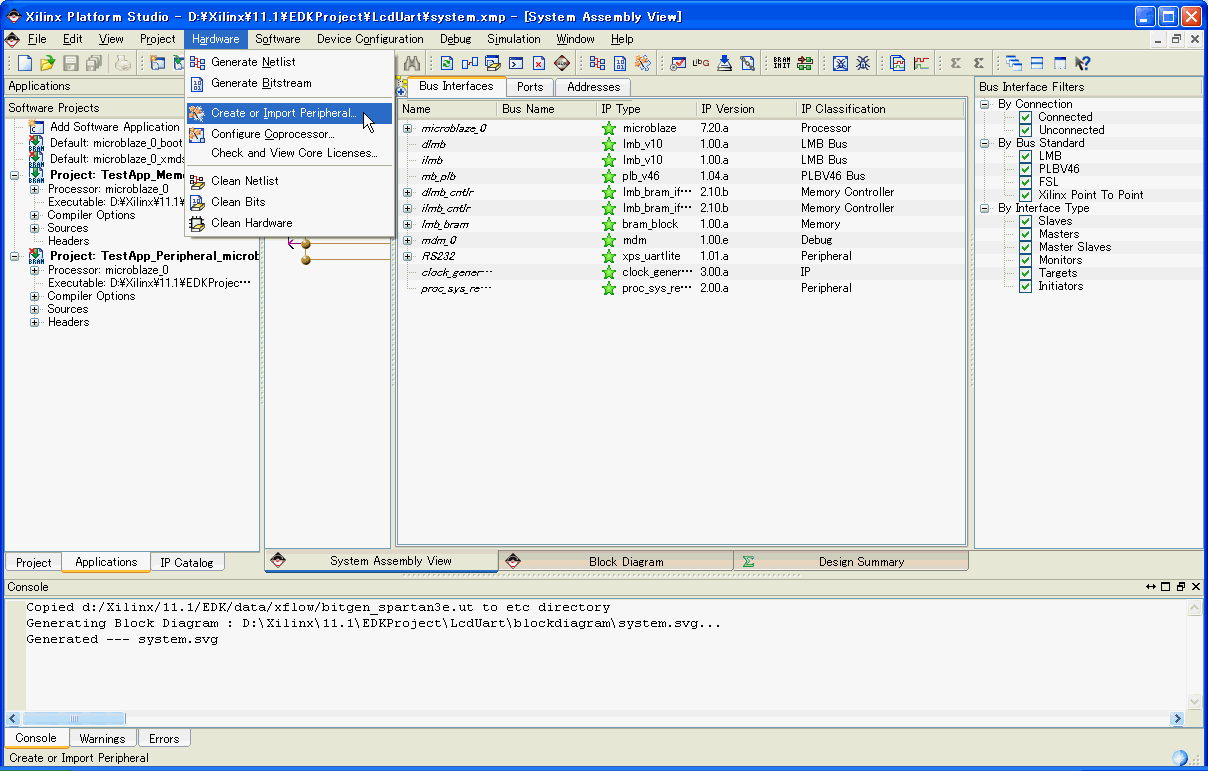

XPSウインドウでメニューからHardware→Create or Import Peripheralを選択。

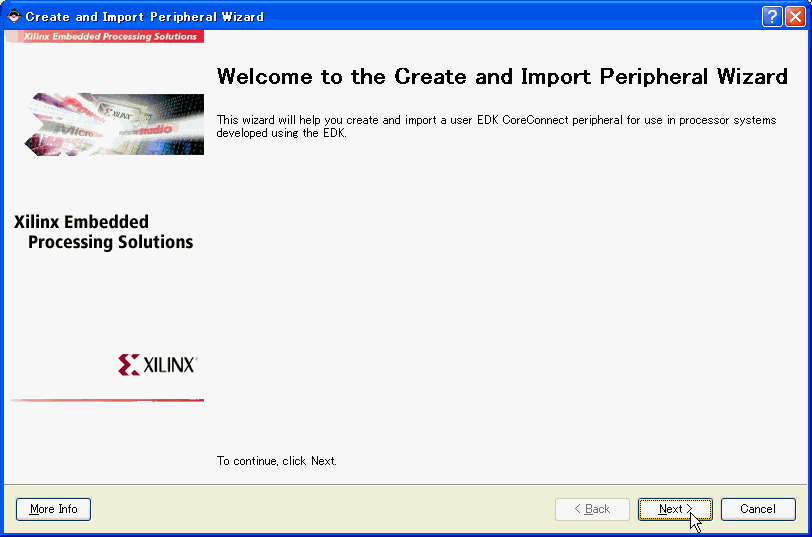

Create and Import Peripheral Wizardが現れるのでNextをクリック。

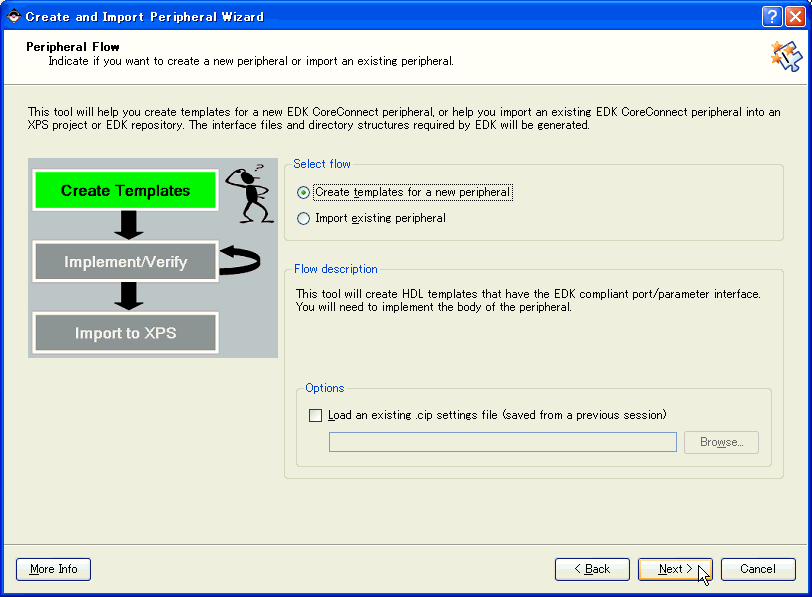

Create templates for a new peripheralを選択してNext。

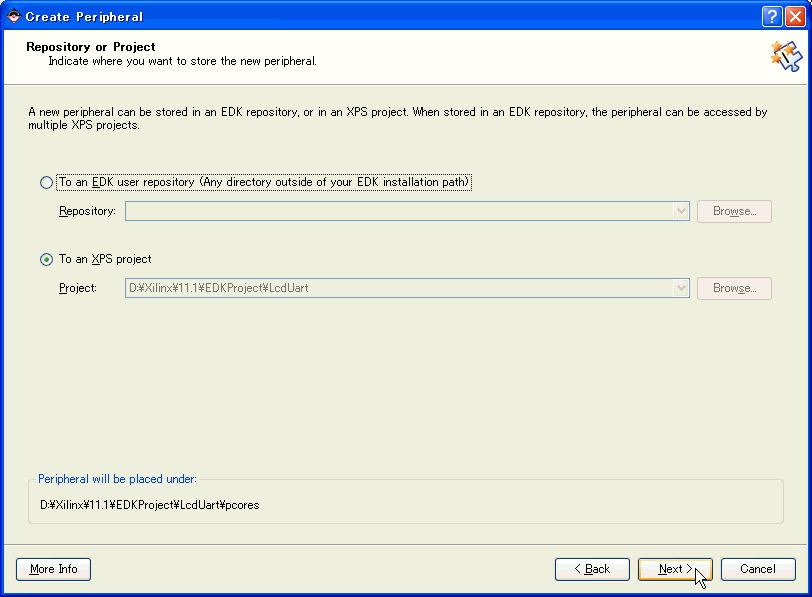

To an XPS projectを選択してNext。

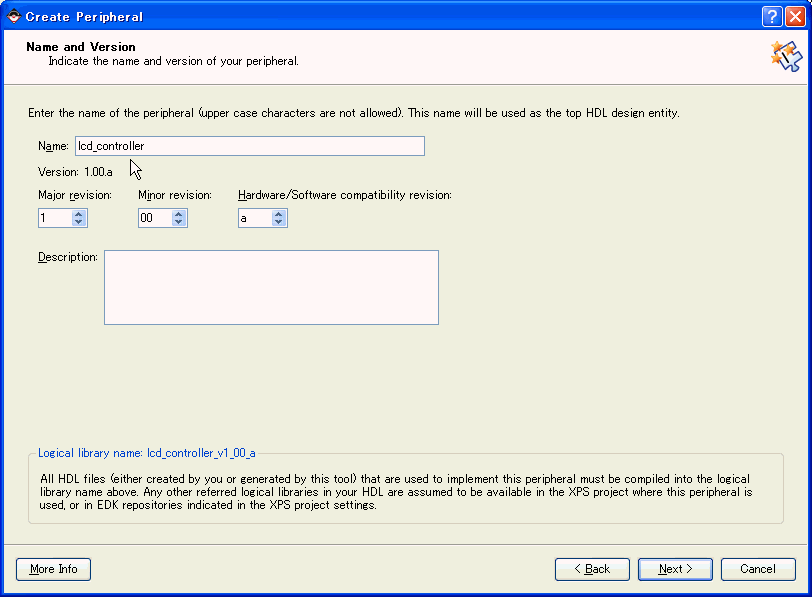

Nameをlcd_controllerとしてNext。

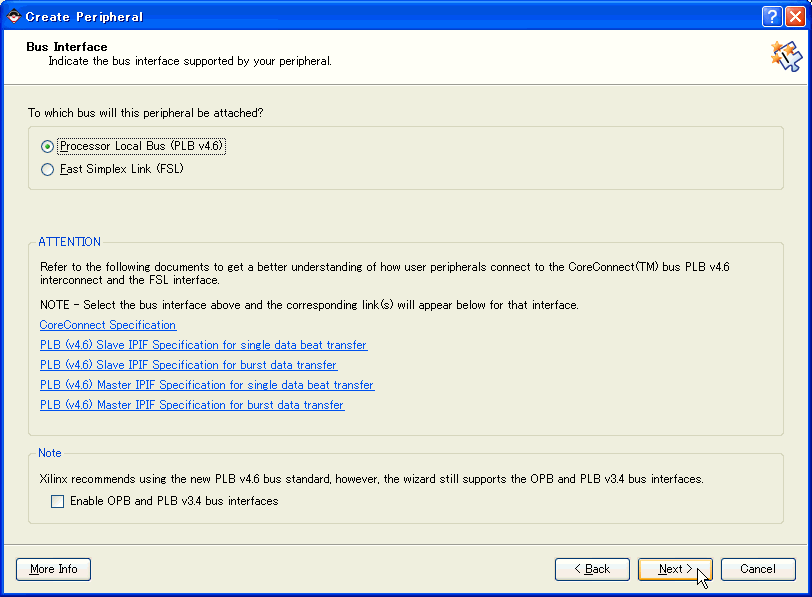

Processor Local Busを選択しNext。

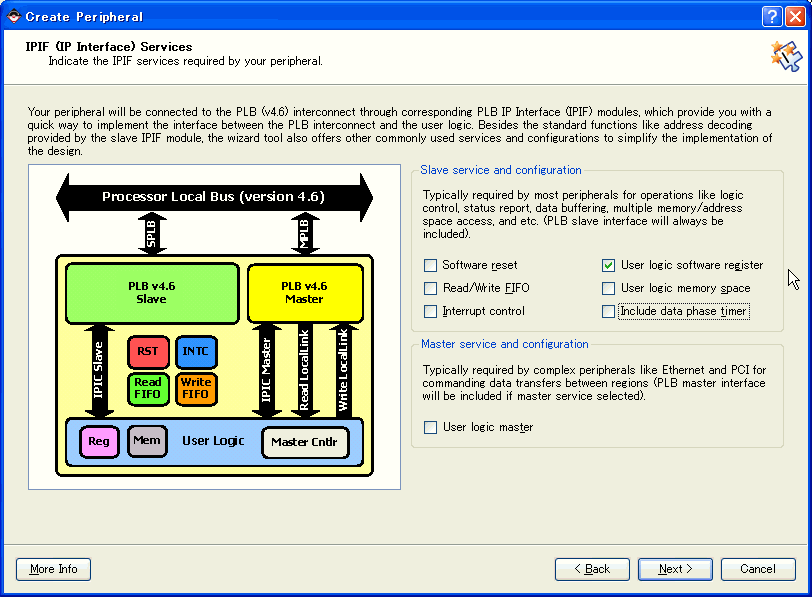

User logic software registerだけオンにしてNext。

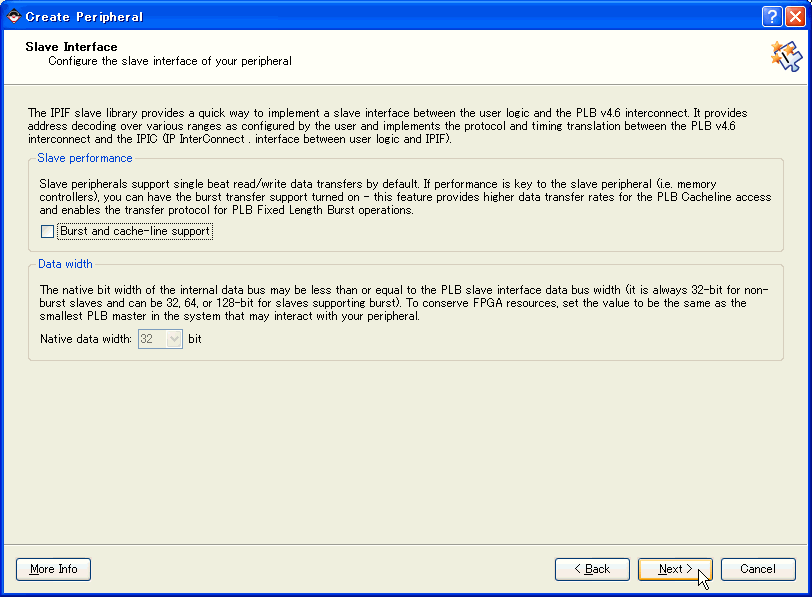

ここは何も選択しないでNext。

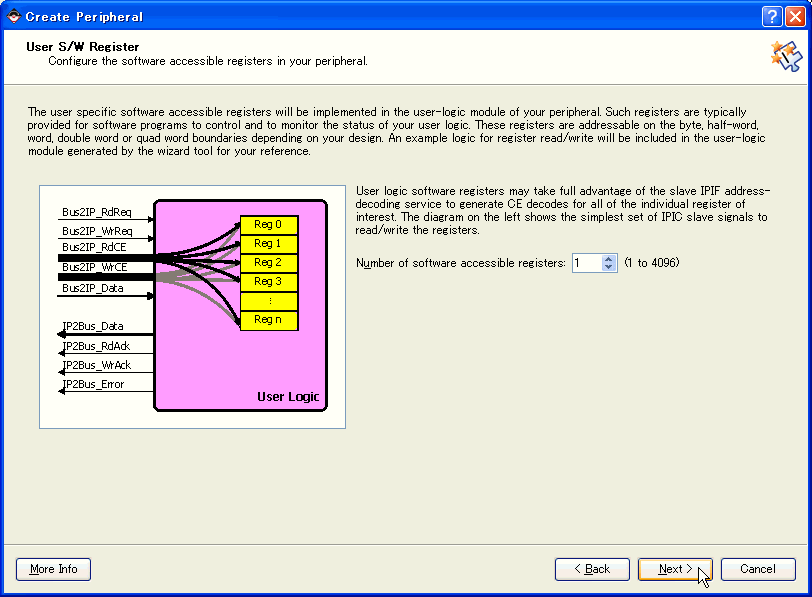

レジスタの数は1としてNext。
そのままNext。

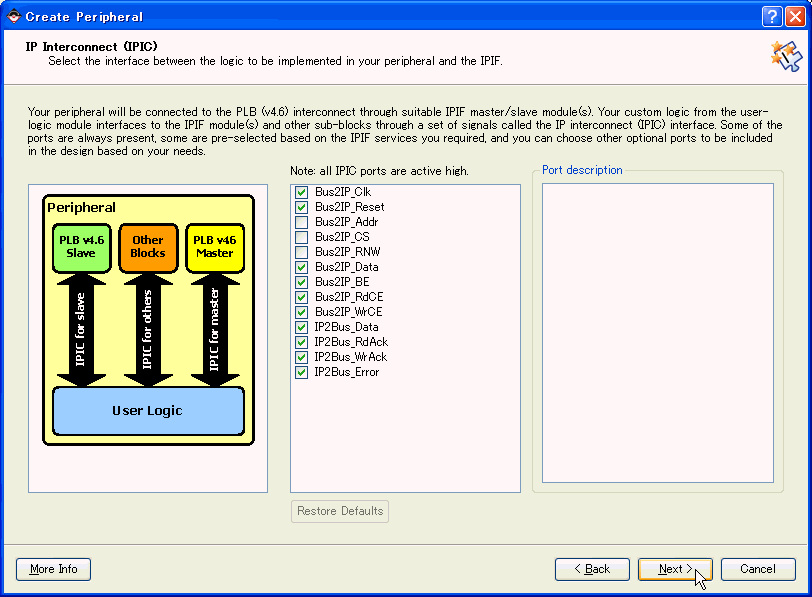

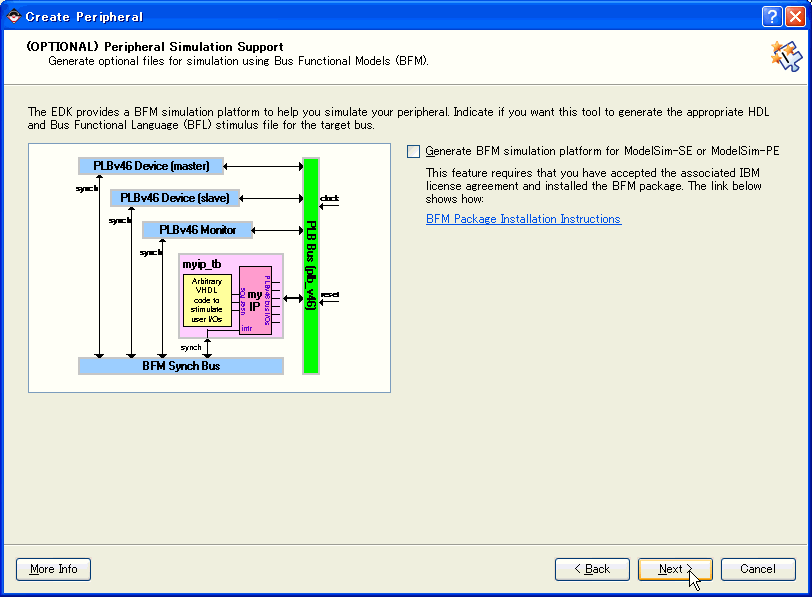

ここもそのままNext。

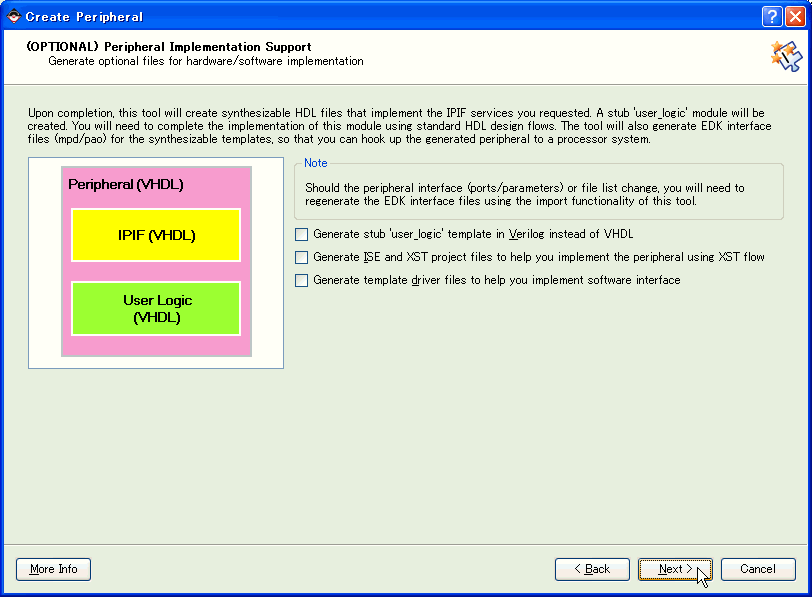

何も選択せずNext。

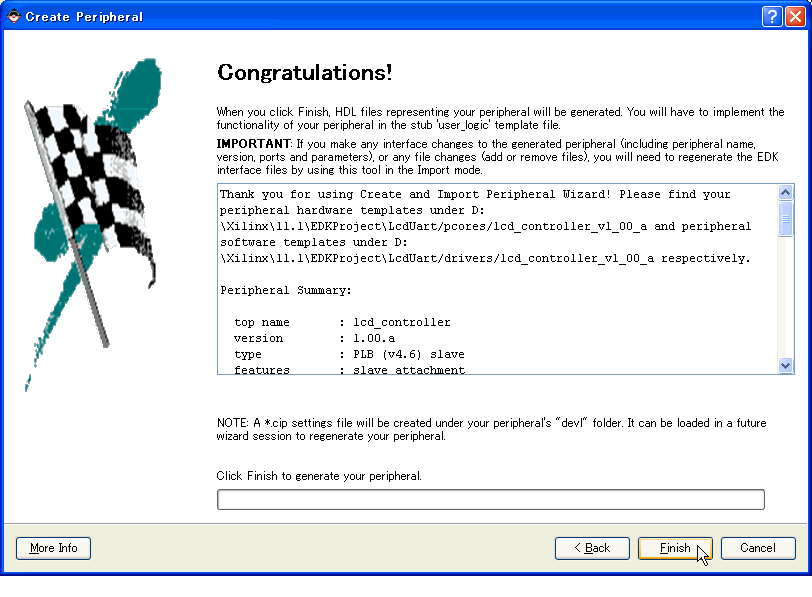

最後にFinishをクリック。
以上の操作でUARTモジュール＋LCDコントローラのひな形入りのMicroBlazeシステムが出来上がりました。
|
