SoftOscillo2 Standard Editionクイックスタートガイド

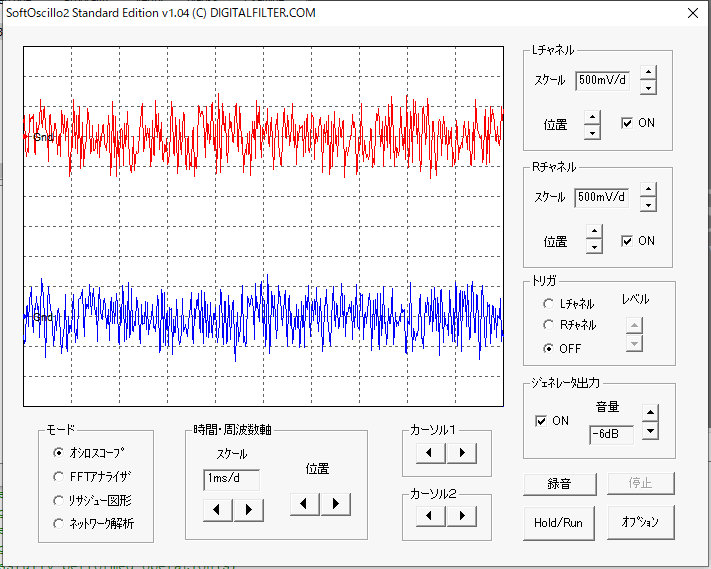

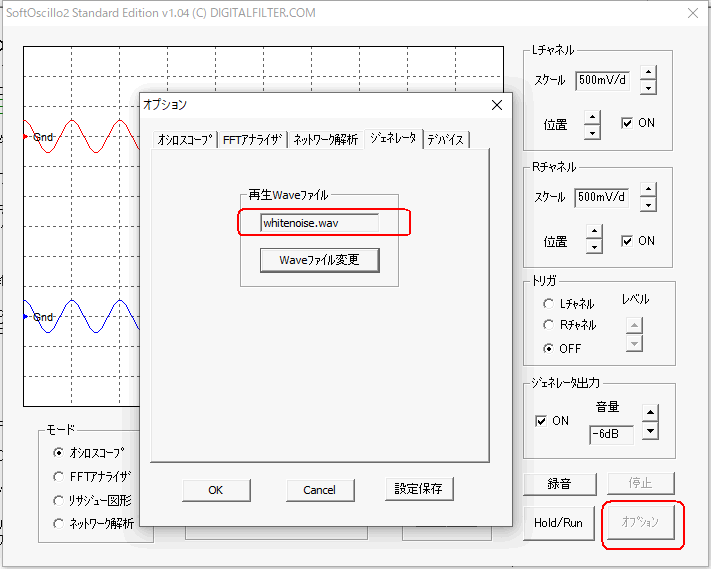

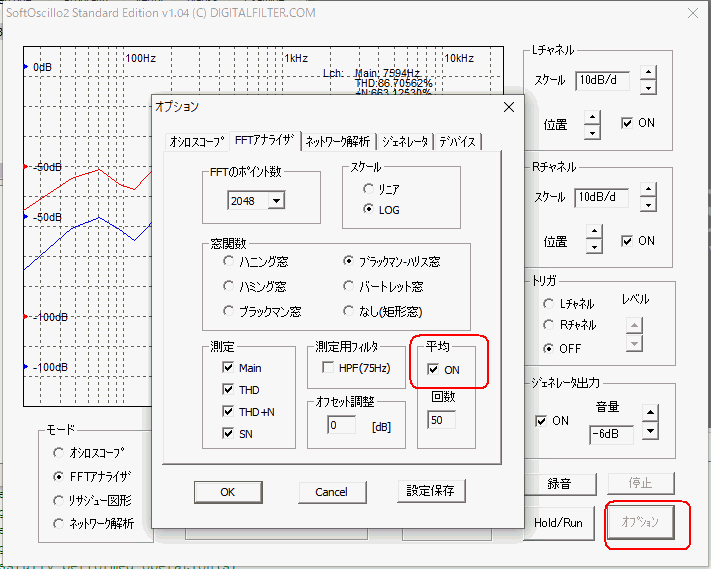

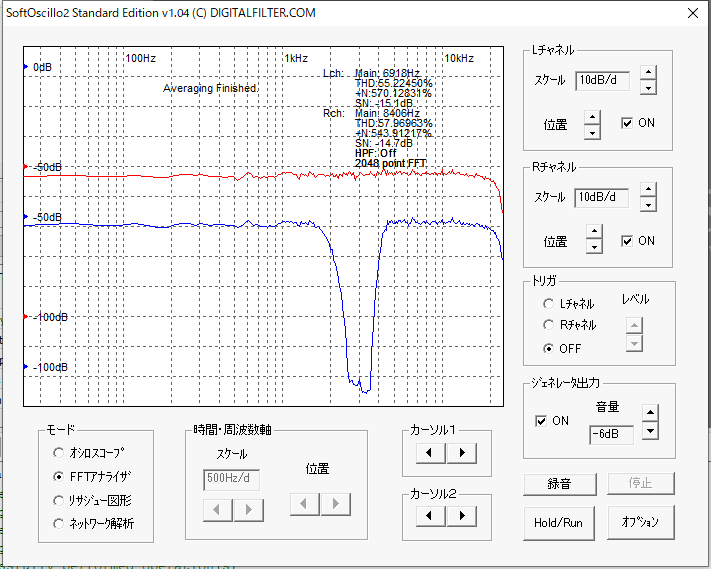

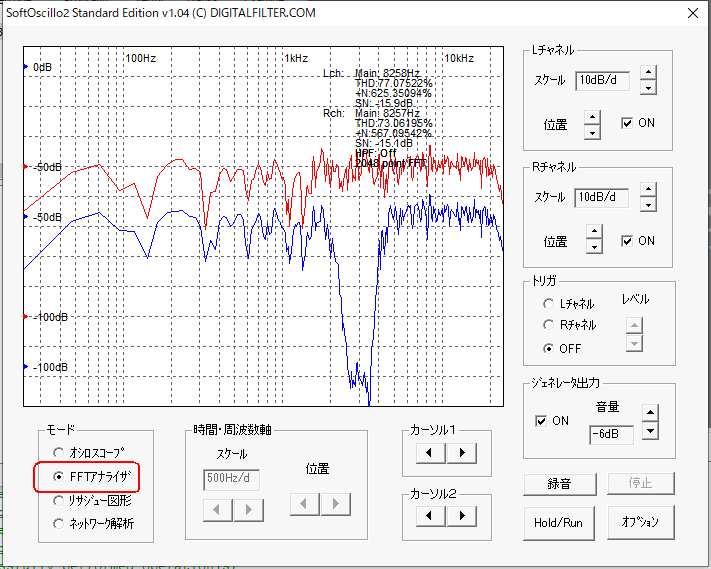

（＊）白色雑音をFFTして周波数特性を得る ■ 周波数特性を得る２つの方法 ネットワーク解析する方法 　ここで示したようにSoftOscillo2の「ネットワーク解析」機能で周波数特性が得られます。被測定回路（DUT)に色々な周波数を入力し、その出力の振幅を計測する手法です。 白色雑音をFFTする方法 　もう一つの手法として「FFTアナライザ」を使う方法もあります。まず「オプション」→「ジェネレータ」から"whitenoise.wav"を選択します（下図）。これは白色雑音（ホワイトノイズ）と呼ばれる信号です。 　DUTの入出力を見ると下図のようにギザギザの信号が見られます。２信号に目立った差は見られません。 　FFTアナライザを選択すると下図のように２信号の違いが分かるようになります。出力（青色）は2〜4kHzの成分がぐっと減っています。 　ここでオプション→FFTアナライザタブの「平均」をチェックしてみましょう（下図）。 　するとFFTの結果が50回累積され、下図のようにスペクトルが見やすくなります。赤色のように白色雑音はフラットな振幅特性を持ちます。したがってそれをDUTに入力した際の出力（青色）は振幅特性に等しくなります。 　上図を見ると、このDUTは2k〜4kHzをカットするBRF（帯域除去フィルタ）であることが分かります。 　この手法のメリットは、1ch（モノラル）でも振幅特性が得られることです。デメリットとしては、位相特性が得られないところになります（ネットワーク解析では得られる）。 Back
