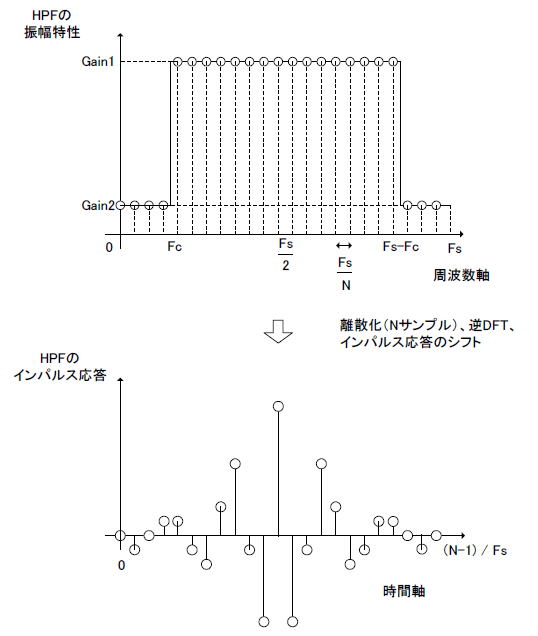

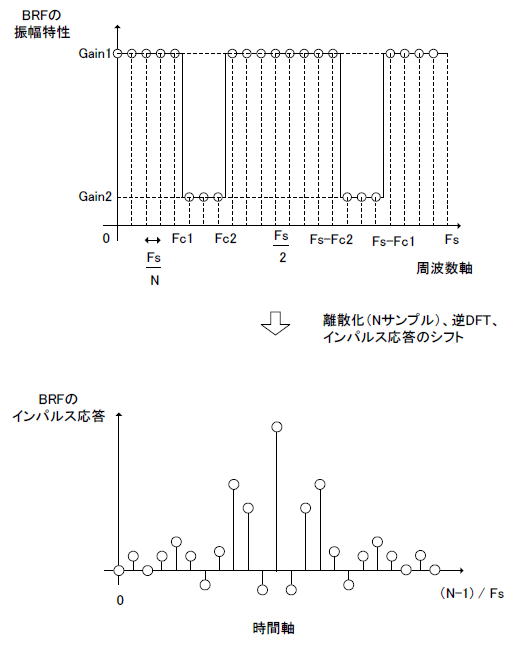

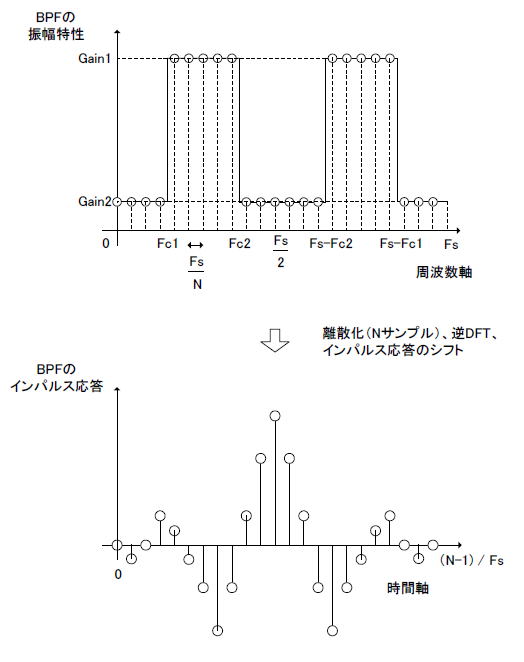

■HPF, BPF, BRFの係数を導出するには 　HPF（High Pass Filter、高域通過型フィルタ）、BPF(Band Pass Filter、帯域通過型フィルタ)、BRF(Band Reject Filter、帯域除去型フィルタ)についても同じように、振幅特性の決定→離散化→逆DFT→インパルス応答のシフト、と行えば所望の振幅特性に対するFIR係数が求められます。それぞれ図2-79〜81に示します。 図2-79　HPFの周波数特性とインパルス応答 図2-80　BPFの周波数特性とインパルス応答 図2-81　BRFの周波数特性とインパルス応答 ●特性を改善するための手段を一つ紹介 　これでFIRの係数導出は終わり・・・と言いたいところですがもう一工夫して特性を改善しましょう。「次のページへ」をクリックしましょう。 次のページへ 目次へ戻る
