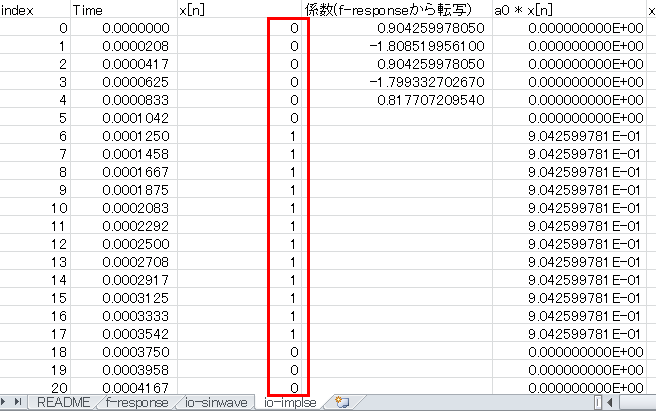

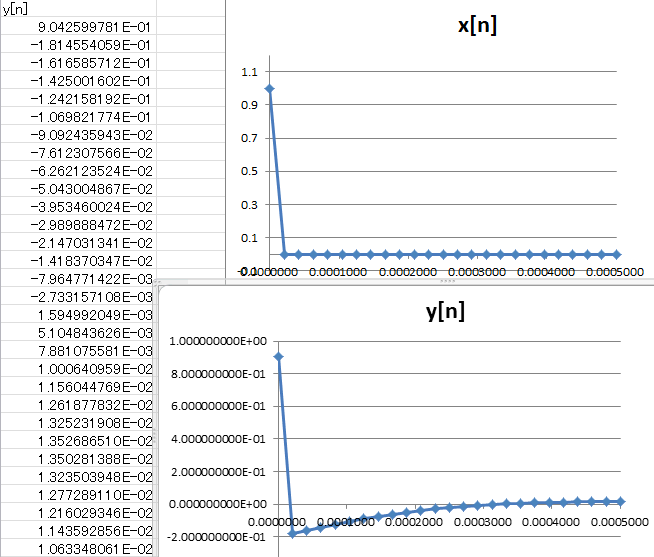

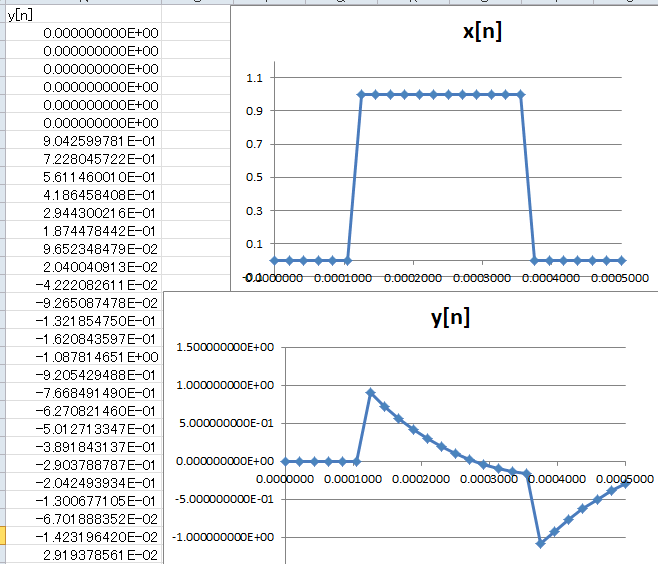

コラム35　EXCELでIIRフィルタを実行する（続き） 　LPFでは位相が遅れましたが、HPFでは逆に位相が進む（立ち上がりが早くなる）ことに注意しましょう。 ●インパルス応答の形を比較してみよう 　io-impulseシートでインパルス応答を見てみます。HPFの場合はインパルス応答y[n]にも直流分がなくなります（LPFの場合と比較）。 　　　　　　　　　　　　HPFのインパルス応答の一例 ●io-impulseシートの入力を変えてみる 　下図のようにx[n]列を変えてみましょう。入力がインパルスから台形波に変わります。 　　　　　　インパルス応答以外の応答を見る ●台形波の応答（ステップ応答に近い） 　入出力を見ると下図のようになります。このようにHPFは立ち上がり、立ち下がりに素早く反応します。また入力には直流分がありますが、出力からは直流分がとれていることが分かります。 　　　　　　　　　　HPFなので急激に変化する部分が残る（微分している） 次のページへ 目次へ戻る
