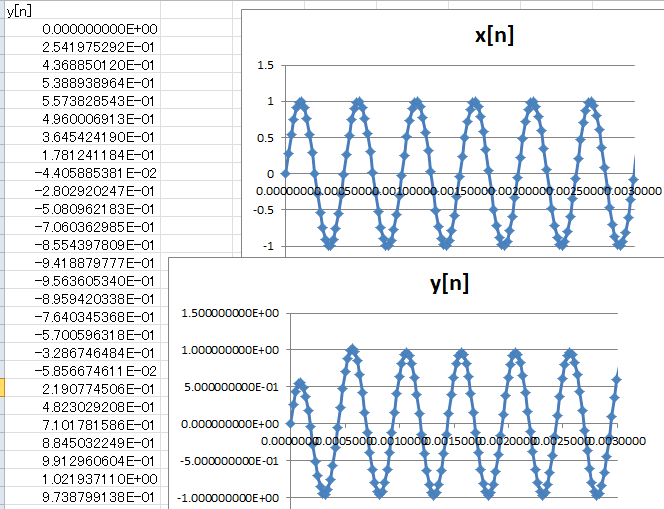

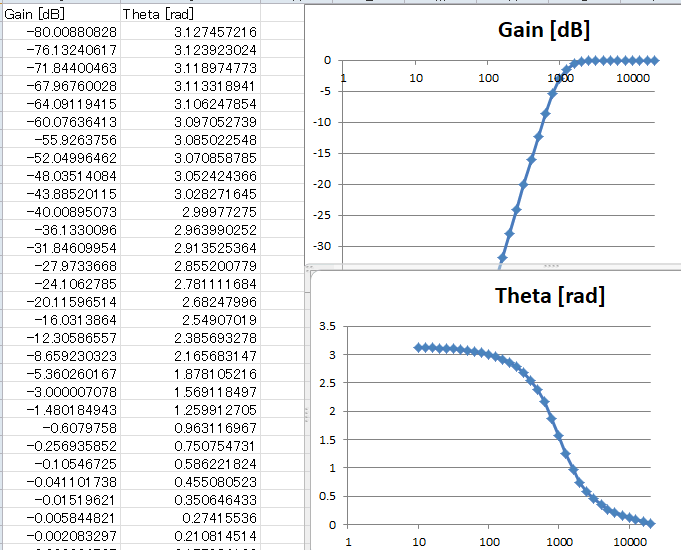

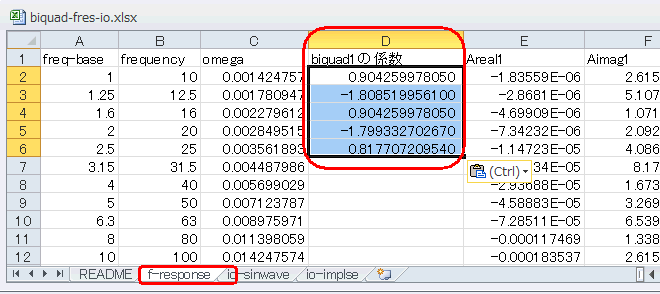

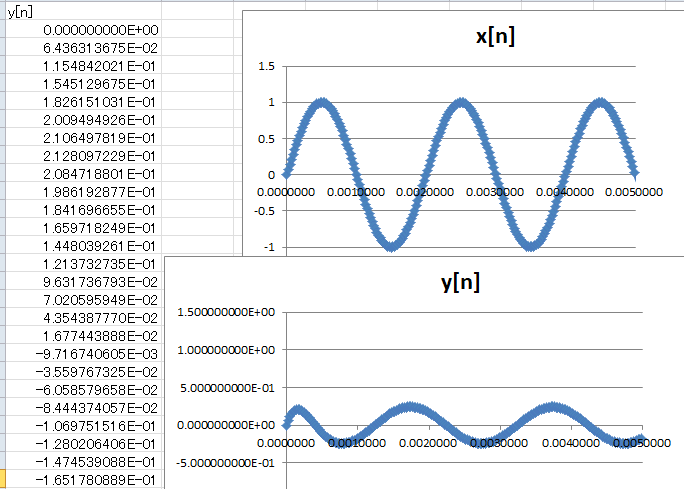

コラム35　EXCELでIIRフィルタを実行する（続き） ●フィルタ係数を変えてHPFに 　今度は係数をHPF（High Pass Filter, 高域通過フィルタ）に変えてみます。これから係数をコピーして f-responseシートにペーストします（＊１） （＊１）他のシート（io-sinwave, io-impulseシート）の係数は自動的に更新される。 　　　　　係数はこのシートで変える ●高域が通過、位相は進む 　下図の振幅特性を見るとカットオフ1kHzのHPFになっています。そして位相特性ですが、正方向に振れており、位相が進んていることが分かります。 　　　　　　　　　　　　　　　HPFの特性。カットオフは1kHz ●カットオフ1kHzのHPFなので2kHzはほぼ通過 　入力が2kHzの場合、出力は下図のように、振幅はわずかに減衰、位相は40度(0.7rad)ほど進みます（サイン波の山の位置が少し早くなっている）。この周波数特性と比較してみましょう。 　　　　　　　位相が進んでいる（立ち上がり、立ち下がりが早まる） ●READMEシートで入力周波数を変更 　HPFなので低い周波数は通しません。下図のように入力を500Hzに変更してみましょう。 　　　　　最初のシートREADME ●カットオフ1kHzのHPFなので500Hzは減衰する 　io-sinwaveシートを見ると、振幅は-20dB程度、位相は150度(2.6rad)ほど進んでいます。この周波数特性と比較して特性通りになっていることを確認（＊１）。 （＊１）「位相が進む」というより「立ち上がりが早くなる」と考えるほうが良いでしょう（未来を予測しているわけではないので） 　　　　　　　　　　　振幅は-12dBほど、位相は150度（2.6rad)ほど進む 次のページへ 目次へ戻る
