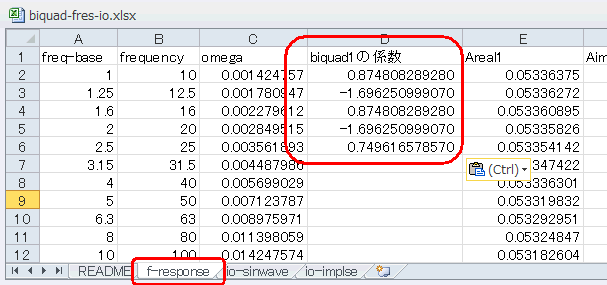

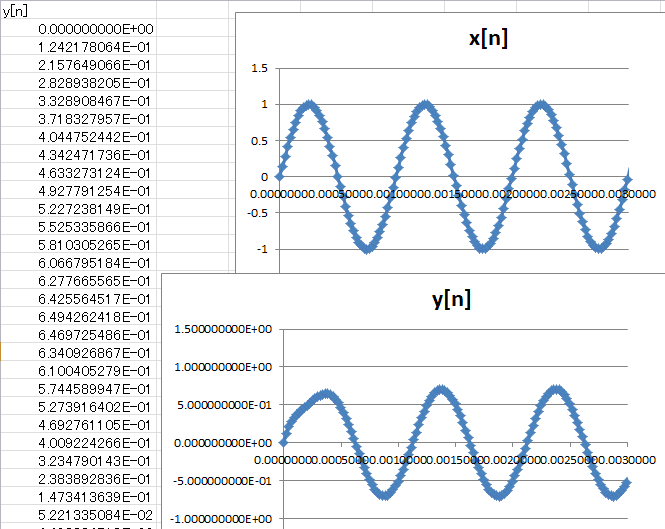

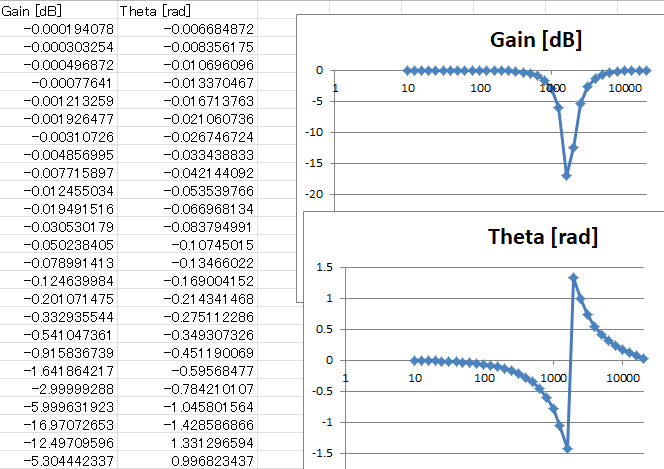

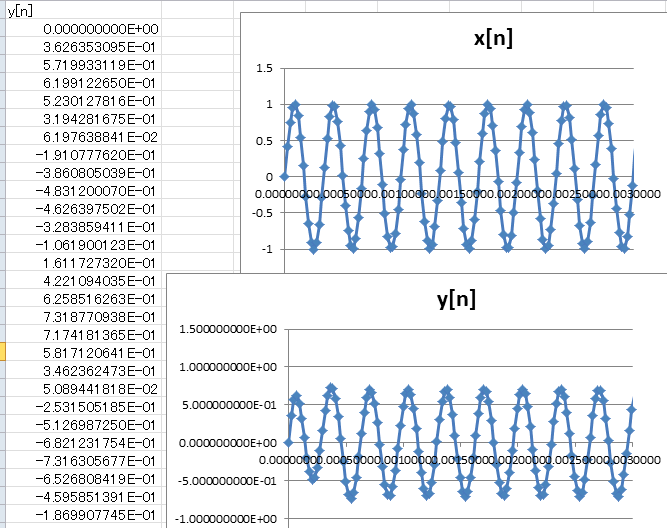

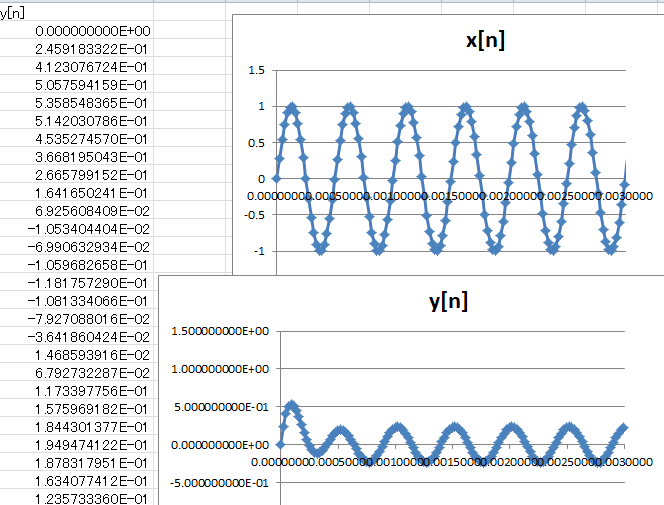

コラム35　EXCELでIIRフィルタを実行する（続き） ●フィルタ係数を変えてBRFに 　今度は係数をBRF（Band Reject Filter, 帯域除去フィルタ）に変えてみます。これから係数をコピーして f-responseシートにペーストします（＊１） （＊１）他のシート（io-sinwave, io-impulseシート）の係数は自動的に更新される。 　　　　　係数はこのシートで変える ●1k〜3kHzが減衰、低域、高域は通過 　下図の振幅特性を見るとカットオフ1kHz/3kHzのBRFになっています。そして位相特性ですが、低域は負方向、高域は正方向に振れています。 　　　　　　　　　　　　　　BRFの特性。カットオフは1kHz/3kHz ●低い方のカットオフ1kHzを見てみる 　入力が1kHzの場合、出力は下図のように、振幅は-3dB、位相は40度ほど遅れます(-0.7rad)。この周波数特性と比較してみましょう。 　　　　　　　　　　　　　位相が遅れている ●2kHzはBRFの減衰帯域 　入力が2kHzの場合、出力は下図のように、振幅は-12dBほど、位相は90度(1.5rad)近く進んでいます。この周波数特性と比較してみましょう（＊２）。 （＊２）この付近は位相遅れ／進みの変化点。例えば1.5kHzだと逆に位相が90度近く遅れる 　　　　　　　　　　減衰の中心周波数付近。振幅は1/4になっている ●高い方のカットオフ3kHzを見てみる 　入力が3kHzの場合、出力は下図のように、振幅は-3dB、位相は40度(0.7rad)ほど進みます。この周波数特性と比較してみましょう。 　　　　　　　　　　　　　位相が進んでいる ●io-impulseシートでインパルス応答 　BRFのインパルス応答は下図のように直流分が存在します。BRFは直流(0Hz)を通すからです。 　　　　　　io-impulseシートでインパルス応答 最初のページへ 目次へ戻る
