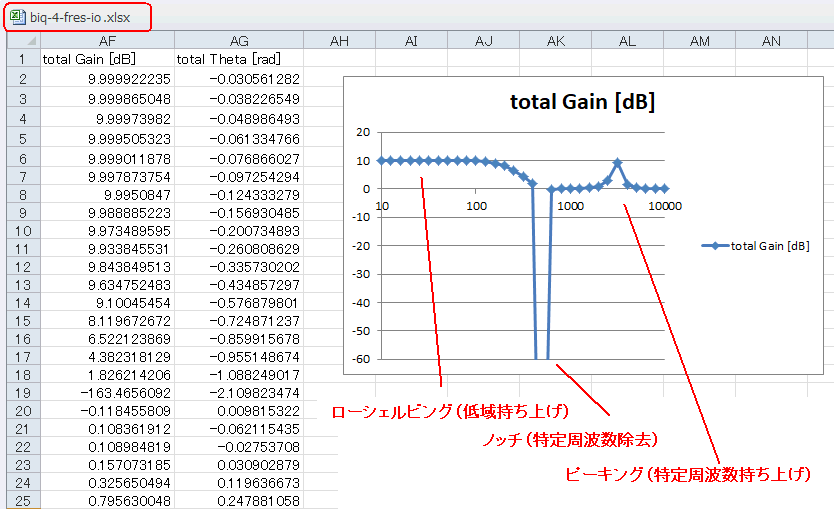

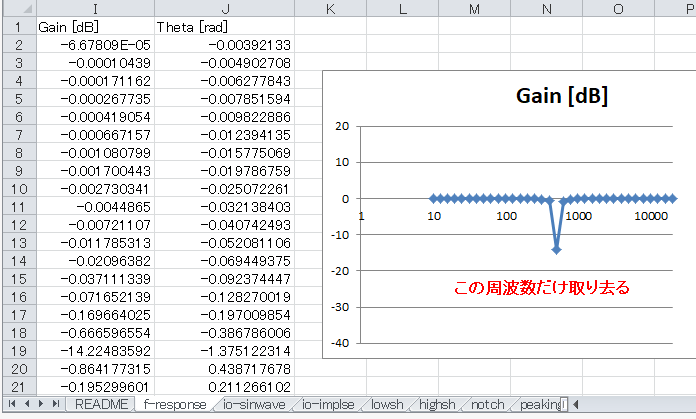

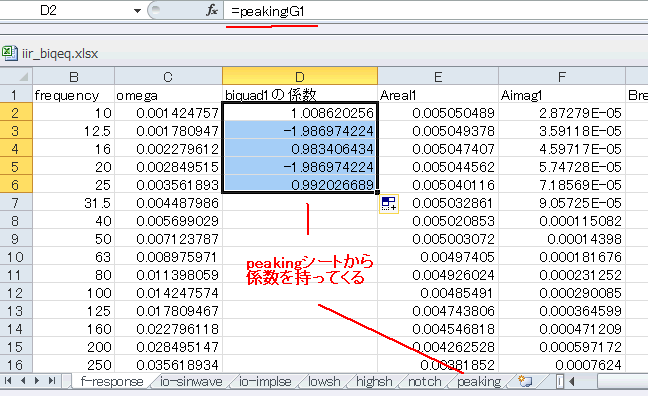

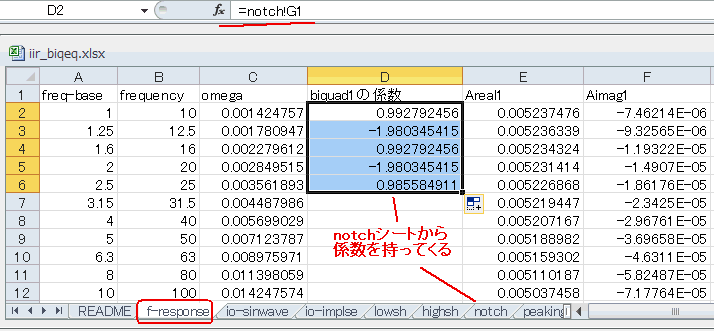

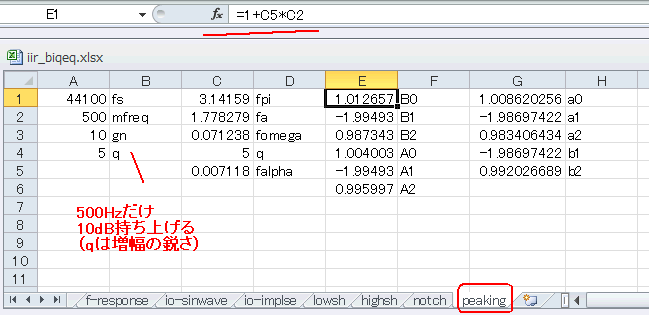

セミナ特製EXCEL�D-1　ロー／ハイシェルブ／ピーキング／ノッチフィルタ（続き） ●ノッチフィルタ 　特定の周波数を取り去ってみましょう。f-responseシートのD列をnotchに変更します。 　右の方に周波数特性があります。下図のように特定周波数だけ取り去っています（ノッチ・フィルタ）。 　notchシートで計算手順が分かります。下図のようにA列でパラメータ指定、サンプリング44100Hz、510Hzを取り去ります。またqを大きくすると減衰が鋭くなります。 ●ピーキングフィルタ 　逆に特定周波数だけを持ち上げるフィルタをピーキングフィルタと言います。下図のようにpeakingシートの方から係数を持ってきます。 　周波数特性は下図のように特定周波数だけが持ち上がっています。 　peakingシートで計算手順が分かります。下図のようにA列でパラメータ指定、サンプリング44100Hz、500Hzを10dB持ち上げます。またqを大きくすると増幅が鋭くなります。 ●2次IIRフィルタ４個で自在にイコライジング 　ここにあるEXCELではBiquadを４つ縦続接続することができます。ローシェルビング／ハイシェルビング／ノッチ／ピーキングフィルタ、それぞれの係数をコピペした一例を以下に示します。 ●参考資料 　ローシェルブ／ハイシェルブ／ノッチ／ピーキングフィルタに関しては以下のサイトが参考になります。 ・双2次フィルタ ・Biquadフィルタの設計 ・Biquadフィルタの料理法 最初のページへ 目次へ戻る
