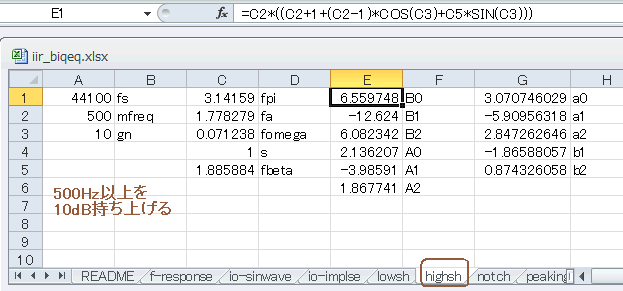

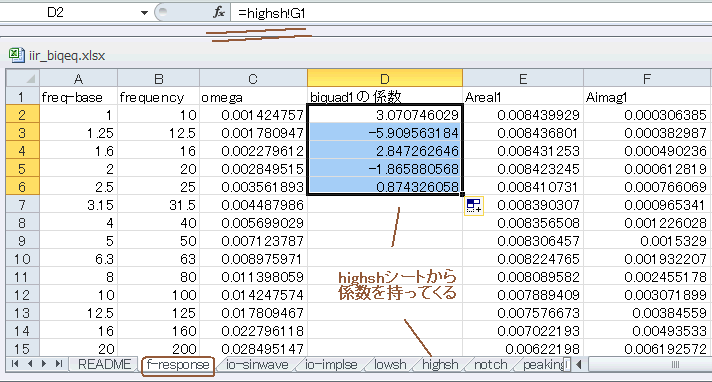

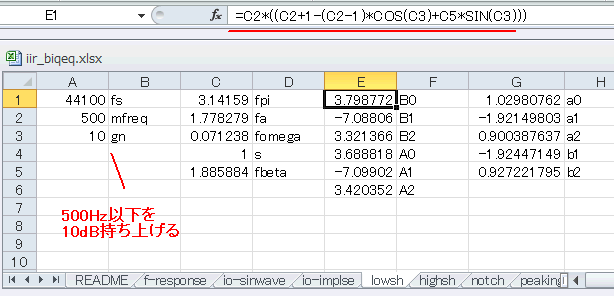

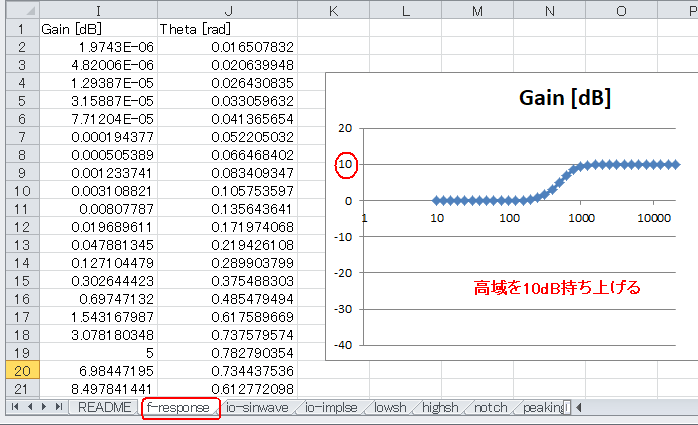

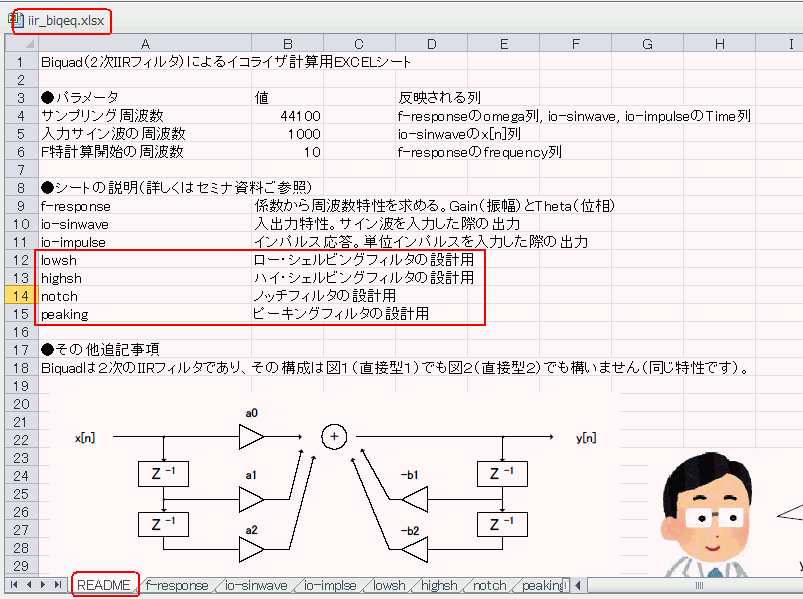

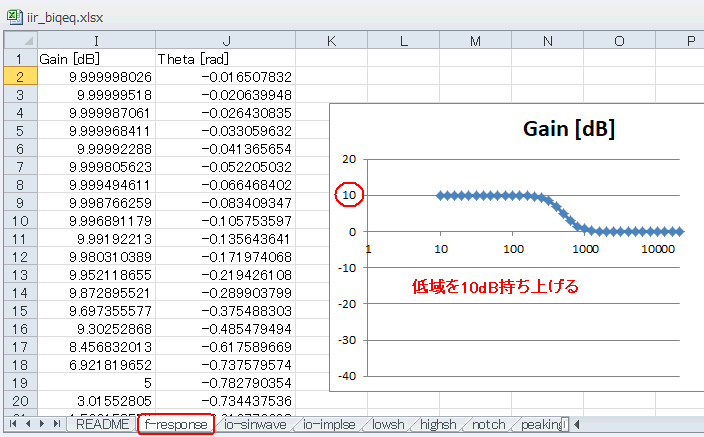

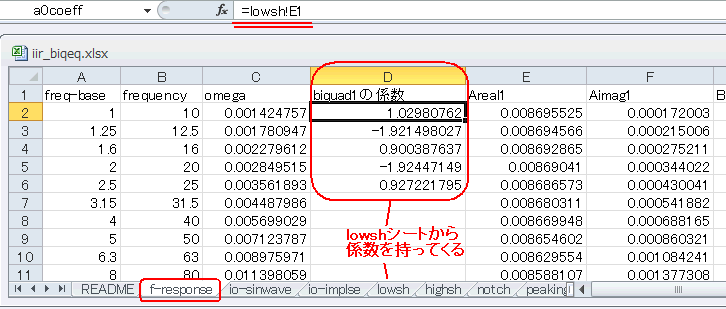

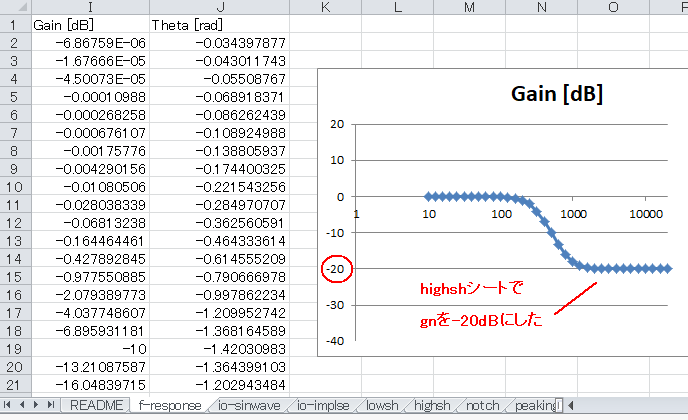

セミナ特製EXCEL�D-1　ロー／ハイシェルブ／ピーキング／ノッチフィルタ ●セミナ用コンテンツです 　�C-1ではFIR型のイコライザを設計しましたが、IIRフィルタでもイコライジングできます。 　iir_biqeq.xlsxを開きましょう（CQエレクトロニクスセミナで配布）。下図のようにローシェルビング／ハイシェルビング／ノッチ／ピーキングフィルタを設計するシートがあります。 ●ローシェルビングフィルタ 　隣のf-responseシートではD列にBiquadの係数がありますが、それらはlowshシートからコピーされています（下図）。Biquadは１個だけになります。 　右の方に周波数特性があります。下図のように低域が持ち上がっています（ローシェルビング・フィルタ）。 　lowshシートで計算手順が分かります。下図のようにA列でパラメータ指定、サンプリング44100Hz、500Hz以下を10dB持ち上げます。 ●ハイ・シェルビングフィルタ 　低域を持ち上げるのに対して高域を持ち上げるのをハイ・シェルビングフィルタと言います。D列を変更し、highshシートの方から係数を持ってきます。 　周波数特性は下図のように高域が持ち上がっています。 　highshシートで計算手順が分かります。下図のようにA列でパラメータ指定、サンプリング44100Hz、500Hz以上を10dB持ち上げます。 ●減衰率が底打ちになるLPF 　上図のgnを負の値にすると下図のように一種のLPFになります。高域を-20dBまで減衰させる（あえて-20dB残す）フィルタです。 次のページへ 目次へ戻る
