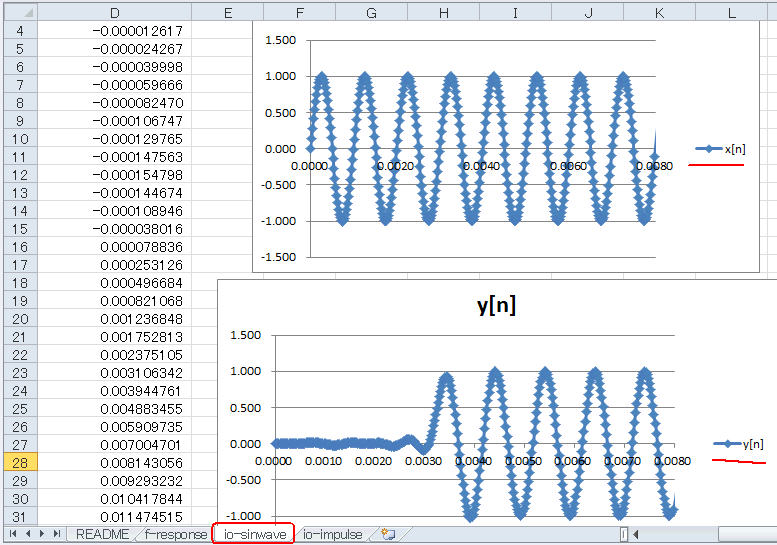

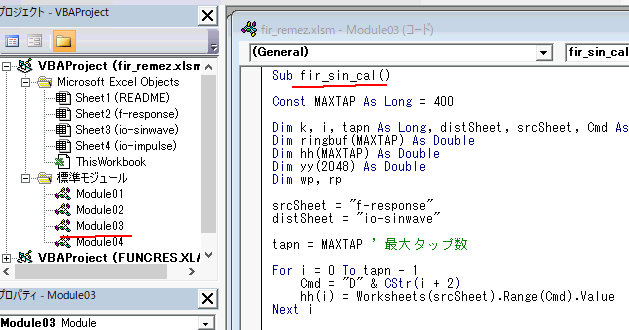

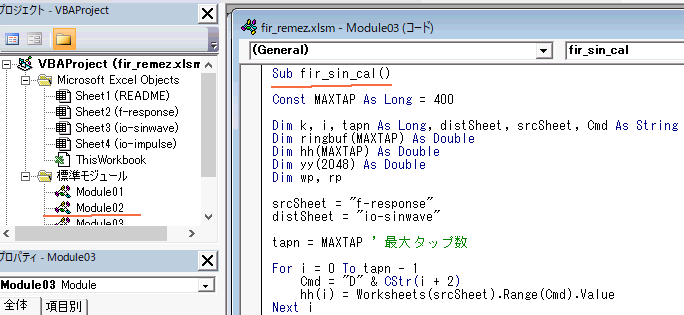

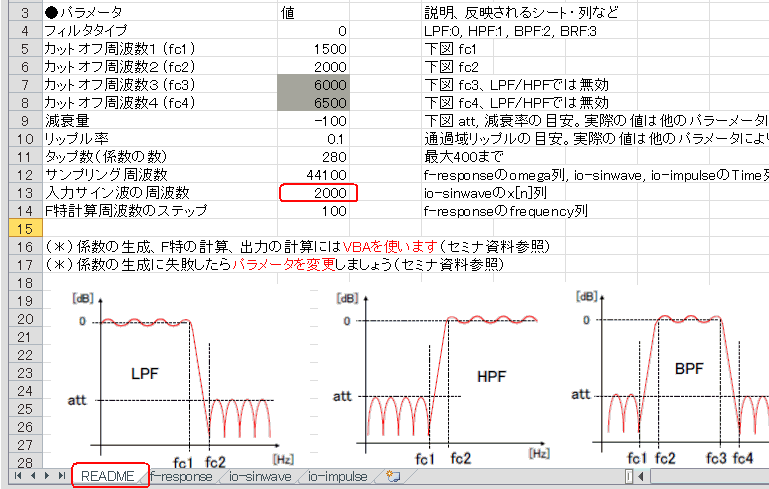

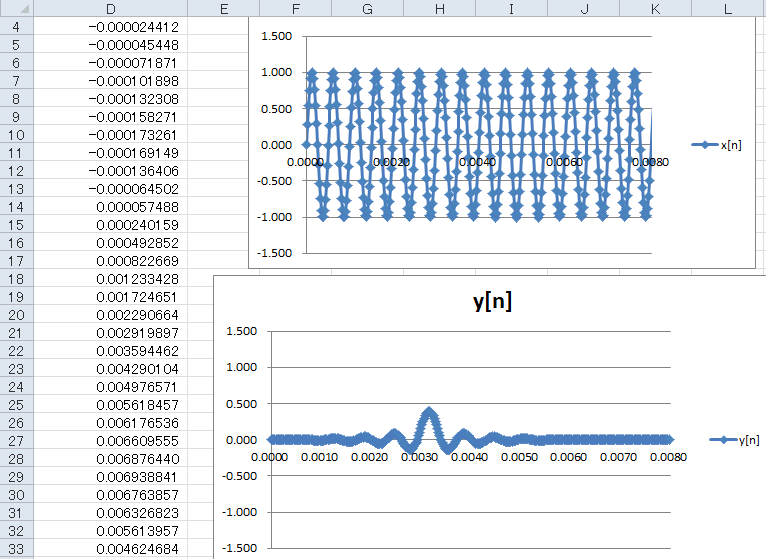

セミナ特製EXCEL�@-1　高性能FIRフィルタ（Remez法）の設計と検証（続き） ●次は入出力特性の計算 　VBAからModule03を開いて実行します(fir_sin_cal)。 ●振幅と遅延量の確認 　io-sinwaveシートに入出力特性が現れます。入力 x[n] はデフォルトで1000Hzのサイン波、出力 y[n] は減衰なし(0dB)、この特性と一致しています。 　また出力は3.17msほど遅延しています。READMEでタップ数280、サンプリング44100Hzとしたので遅延量は(280-1)/44100/2 = 0.00317となります（ここ参照）。 　それではサイン波の周波数を変えてみましょう。READMEシートに戻って、入力サイン波（B13セル）を2000にします。 　出力の計算はVBAで行います。もう一度Module02(fir_sin_cal)を実行します。 　この特性どおり、2kHzは減衰します。下図のように3.17msほど遅延した後、振幅はほぼ0に落ち着きます。 次のページへ 目次へ戻る
